50m3 250barg ضاغط CNG عالي الضغط لمحطة تعبئة ضاغط الغاز الطبيعي المضغوط للسيارة

الوصف

50m3 250barg ضاغط CNG عالي الضغط لمحطة تعبئة ضاغط الغاز الطبيعي المضغوط للسيارة يشير إلى جهاز يضغط على الغاز الطبيعي من خلال ضاغط إلى ضغط أكبر من 10 ميجا باسكال ولا يزيد عن 25 ميجا باسكال ، ويتم تخزينه في وعاء ضغط عالي في حالة غازية ، أو يستخدم لنقل الغاز الطبيعي لمسافات طويلة.

الاستخدام الرئيسي لضاغط تعبئة الغاز الطبيعي المضغوط ذو الضغط العالي 250 بار في محطات تعبئة الغاز الطبيعي

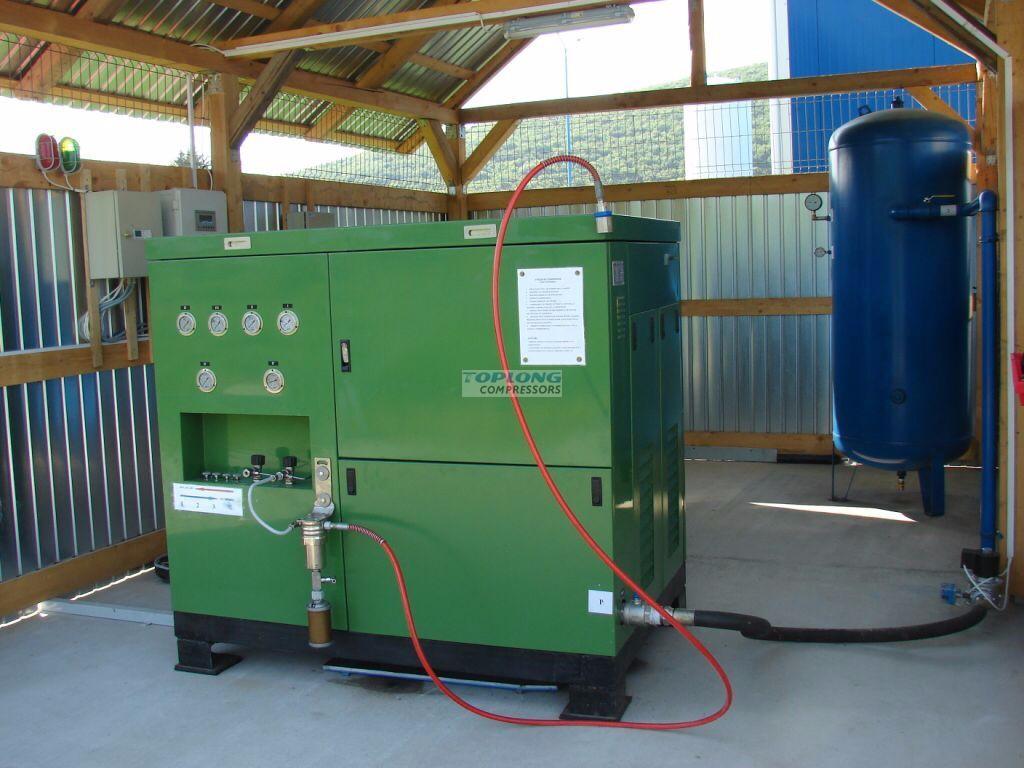

محطة وقود

يشتمل ضاغط الغاز الطبيعي المضغوط على محطة رئيسية ومحطة قياسية ومحطة فرعية. تأخذ محطة التزود بالوقود الأم عموما الغاز من خط أنابيب الضغط العالي لإعادة تزويد شاحنة أسطوانة الغاز الطبيعي المضغوط بالوقود ، ثم تقوم بتوصيل الغاز إلى المحطة الفرعية من خلال شاحنة أسطوانة الغاز الطبيعي المضغوط. في الوقت نفسه ، لديها القدرة على إعادة التزود بالوقود مباشرة لمركبة CNG ؛ المحطة القياسية بشكل عام من المدينة. تأخذ شبكة أنابيب الضغط الغاز وتعيد تعبئة السيارة CNG ؛ تستخدم المحطة الفرعية سيارة أسطوانة الغاز CNG كمصدر للهواء لإعادة تزويد السيارة CNG بالوقود. تأخذ المحطة القياسية الغاز من شبكة أنابيب الضغط المتوسط. نظرا لمعدل التدفق الكبير نسبيا ، فإن له تأثيرا كبيرا على شبكة أنابيب الضغط المتوسط في المناطق الحضرية ويؤثر على إمدادات الغاز للمستخدمين الآخرين. يجب أخذها في الاعتبار بشكل شامل في الاختيار. يمكن تقسيم المزيد من الشكل الرئيسي الفرعي ، في نوع المحطة الفرعية إلى محطة فرعية عادية ومحطة فرعية هيدروليكية.

سيارة CNG هي سيارة تستخدم الغاز الطبيعي المضغوط بدلا من البنزين التقليدي أو الديزل كوقود للسيارات. تعمل المناطق التي بها خطوط أنابيب للغاز الطبيعي في الداخل والخارج بشكل أساسي على تطوير مركبات الغاز الطبيعي المضغوط

تعني سيارات الغاز الطبيعي المضغوط أن الغاز الطبيعي المكون بشكل أساسي من الميثان يتم تخزينه في أسطوانة مشابهة لخزان الوقود في السيارة عند ضغط حوالي 25 ميجا باسكال ، ويستخدم كوقود للسيارات. تتمثل العملية الرئيسية في تقليل الغاز الطبيعي منخفض الضغط 0.3 ~ 0.8MPa في محطة حافلات الغاز الطبيعي المضغوط ، ثم زيادته إلى 25 ميجا باسكال من خلال ضاغط الغاز الطبيعي. يتم التحكم فيه بواسطة لوحة التحكم المتسلسلة ويتم تخزينه في تسلسل الضغط العالي والمتوسط والمنخفض لمجموعة أسطوانات تخزين الغاز ، ثم موزع الغاز الطبيعي المضغوط. املأ أسطوانة السيارة. يتم فك ضغط غاز الضغط العالي لأسطوانة السيارة بواسطة جهاز تخفيف الضغط ، ثم يتم توفير الغاز للمحرك من خلال خليط الغاز

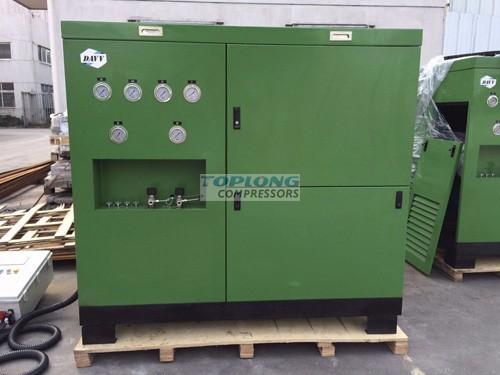

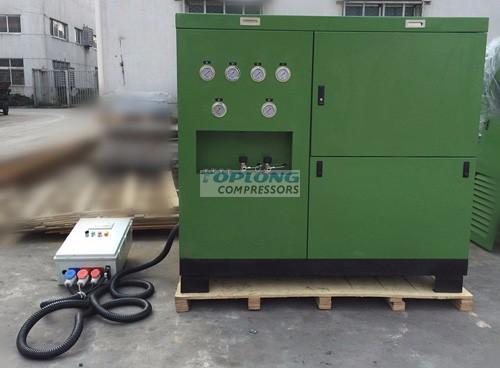

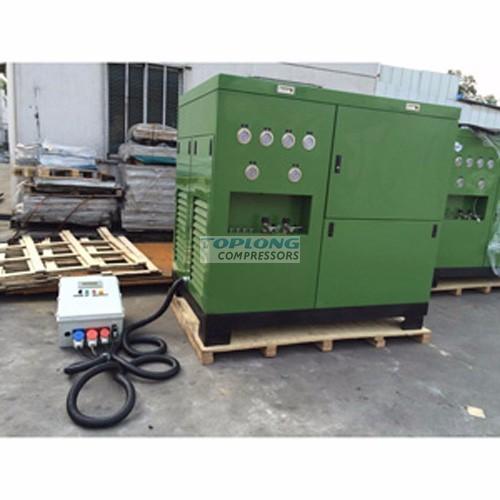

هنا هو ضاغط CNG عالي الضغط 50m3 250barg للسيارة CNG ضاغط البيانات الفنية

البيانات الفنية لمحطة تعبئة الضاغط:

الموديل: TP-50
معدل التدفق 50Nm3 / ساعة 27 قدم مكعب في الدقيقة
وقت التعبئة
(خزان CNG سعة 60 لتر)
15 دقيقة - (200 بار 3000 رطل / بوصة مربعة
18 دقيقة - (250 بار 3600 رطل / بوصة مربعة
ضغط العمل 200 بار / 3000 رطل / بوصة مربعة أو 250 بار
ضغط المدخل أقل من 0.3 بار 5 رطل / بوصة مربعة
قوة المحرك: EX 18.5 كيلو واط / 25 حصان 50/60 هرتز
فاصل الزيت / فلتر الزيت 2/1
صمام الأمان / مستشعر الإنذار 4 في كل مرحلة / خيار
دليل بادئ التشغيل/مقياس الوقت/1
التبديل/ التوقف في حالات الطوارئ التوقف التلقائي/ 1
التحكم PLC
تعبئة خرطوم الاتصال 2-4
الأبعاد (الطول والمحيط) 1700-1200-1900 مم
الوزن 850 كجم
مستوى الضوضاء: 80 ديسيبل (A)
