Compresor de GNC de alta presión de 25Mpa para llenado de botellas

Compresor de GNC de alta presión de 25Mpa para llenado de botellas

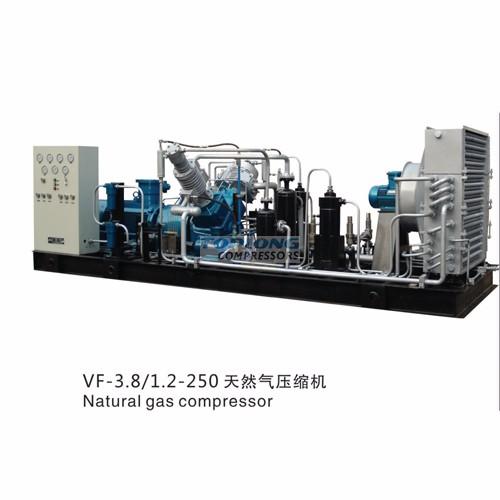

producto：vf-3.8/1.2-250

trabajo pesado

diseño portátil

45-60 días ETD

diseño compacto

descripción

Compresor de GNC de alta presión de 25Mpa para llenado de botellas:

El equipo principal del compresor de GNC de 25 mpa para llenado de botellas se compone de una unidad compresora, un dispositivo de medición, un dispositivo de purificación y secado de gas, un dispositivo de almacenamiento de gas, una placa de control de secuencia de carga, una columna de llenado de gas y una máquina de venta de gas. . Según las diferentes funciones, se puede dividir en tres tipos: gasolinera estándar, gasolinera y gasolinera. La estación estándar toma el gas directamente de la red de gasoductos. Luego de una serie de procesos como sistema de pretratamiento, compresión y almacenamiento, comercializa el gas. Máquina para repostar el coche.

Además de la función de estación estándar, la estación de servicio de GNC también carga gas natural comprimido en el semirremolque de transporte de gas a alta presión (semirremolque) a través de la columna de llenado de aire ubicada en la estación y lo transporta a la subestación de repostaje para repostar el coche. Al mismo tiempo, como complemento eficaz a la transmisión de gas por gasoducto, en ciudades pequeñas y medianas alejadas del gasoducto, se puede utilizar un semirremolque para transportar gas natural comprimido a la ciudad por carretera, después de ajustar la presión. a la red de gasoductos, a residentes y otras personas. Los usuarios de gas suministran gas.

La estación de servicio de GNC recibe el gas natural comprimido desde la estación madre de servicio en el lugar donde no ha llegado la red de gasoductos, y recarga el vehículo a través de la máquina expendedora de gas mediante el proceso de almacenamiento y compresión.

Introducción a la estructura

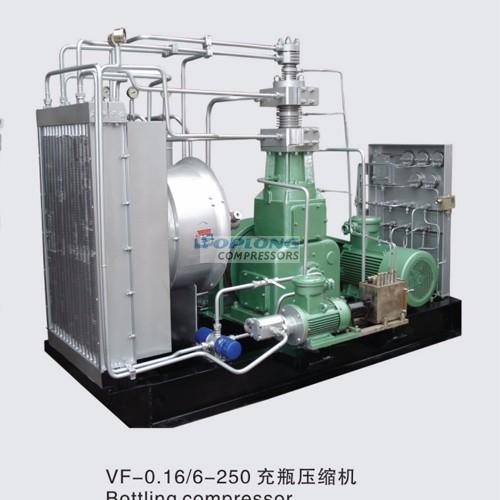

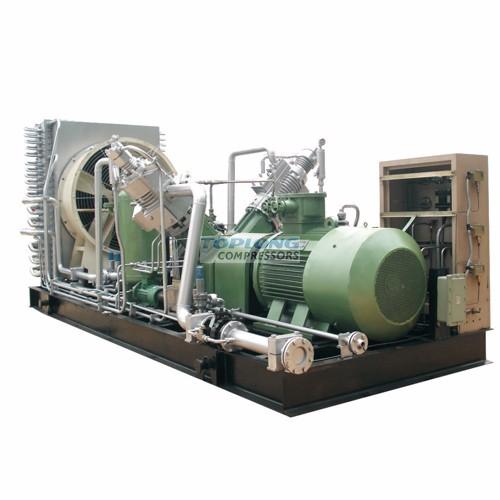

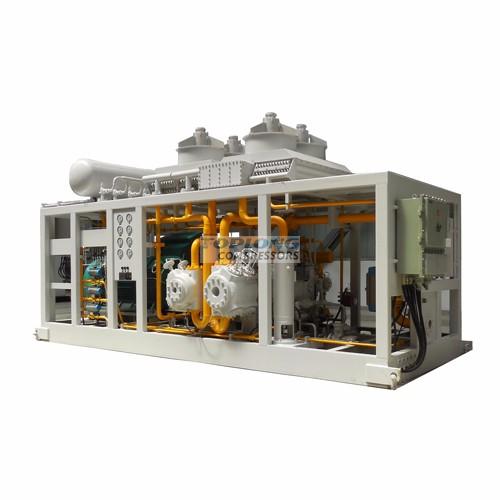

El compresor de GNC para llenado de botellas de 25 Mpa es de tipo pistón alternativo. Se puede dividir en dos tipos: básico y no básico. Toda la máquina se compone principalmente de una parte fija y una parte móvil. La parte fija se compone de un fuselaje, un cuerpo medio, una culata, un cilindro, un bloque de cilindros y similares. La parte móvil se compone de un cigüeñal, una biela, una cruceta, un pistón, una válvula de gas y similares, y está equipada con una tubería y un sistema operativo de instrumentos. El compresor del sistema está equipado con un dispositivo de purificación que puede proporcionar a los usuarios gas natural purificado a alta presión. El equipo se puede convertir en una cabina montada desnuda, montada sobre patines o insonorizada.

Descripción del rendimiento del compresor

La introducción de la empresa austriaca LMF, Alemania Mannesmann Demag tecnología, fiabilidad del producto. Las piezas de desgaste, como la válvula de gas y el segmento del pistón, están fabricadas con productos austriacos HOERBIGER y tienen una vida útil de más de 8000 horas.

El arranque suave permite que el compresor arranque y se detenga con frecuencia. Amplia gama de tomas de aire, amplia gama de adaptación.

La estructura general de armadura, bajo nivel de ruido, fácil instalación en la ciudad, ahorra inversión.

Sistema de control PLC Siemens, alto grado de automatización.

Se puede seleccionar refrigeración por aire y refrigeración por agua.

Características del compresor de la estación de servicio de gas:

1. Rango de importación: 3,0~20,0MPa

2. Capacidad de procesamiento 400Nm@/h~2200Nm@/h

3, los componentes básicos se introducen en la fabricación con licencia de producción en serie Demag V de Alemania

4, utilizando la primera tecnología de diseño de entrada de aire segmentada nacional

5, estructura de refrigeración por aire completa

6, cuidadosamente blindado, con carcasa insonorizada, ruido 75@bd (A)

7, control inteligente completamente automático, puede lograr desatendido

Compresor de GNC de alta presión de 25Mpa para compresor de llenado de botellas, los datos técnicos son los siguientes

S/N	Modelo de compresor	Presión de succión	Presión de descarga	Caudal del compresor	potencia del motor	memorándum
S/N	Modelo de compresor	(Mpa)	(Mpa)	(Nm.h)	(kilovatios)	memorándum
38	W-1.1/(12-16)-250	1.2-1.6	25	858-1530	160
39	VF-2/(10 -16) — 250	1.0-1.6	25	1320-2000	280
40	WF-2/1 6-250	1 .6	25	2000	280
41	V-2/(16-20)-250	1,6-2,0	25	2000-2500	315
42	W-1.43/20-210	2	25	1460-1800	200
43	V-0.7/22-210	2.2	25	960	132
44	W-1.0/(16-25)-250	1,6-2,5	25	1020-1800	185
45	W-1.05/40-250	4	25	2580	250
46	VF-1/(25-40)-250	2,5-4,0	25	1560-2460	220-8
47	VF-3.2/0-5)-250	0,3-0,5	25	768-1152	220
48	V-1.8/(18-23)-210	1.8-2.3	25	2050-2590	280
49	VF-2.5/3-210	0.3	21	600	132
50	W-1.6/16-250	1.6	25	1632	185
51	WF-2/(12-16)-250	1.2-1.6	25	1560-2040	250
52	WF-2/12-210	1.2	21	1 560	220
53	WF-0,37/(105-120)-210	10.5-12	21	2350-2686	75
54	W-1.6/(7-1 2)-210	0,7-1,2	21	768-1248	1 10
55	W-1.43/20-250	2	25	1802	220
56	W-1.1/(10-16)-250	1.0-1.6	25	726-1122	160
57	W-4/3-250	0.3	25	960	200
58	W-3.6/1-250	0.1	25	432	1 10
59	W-4.75/1-250	0.1	25	570	132
60	W-3.6/3-250	0.3	25	864	185
