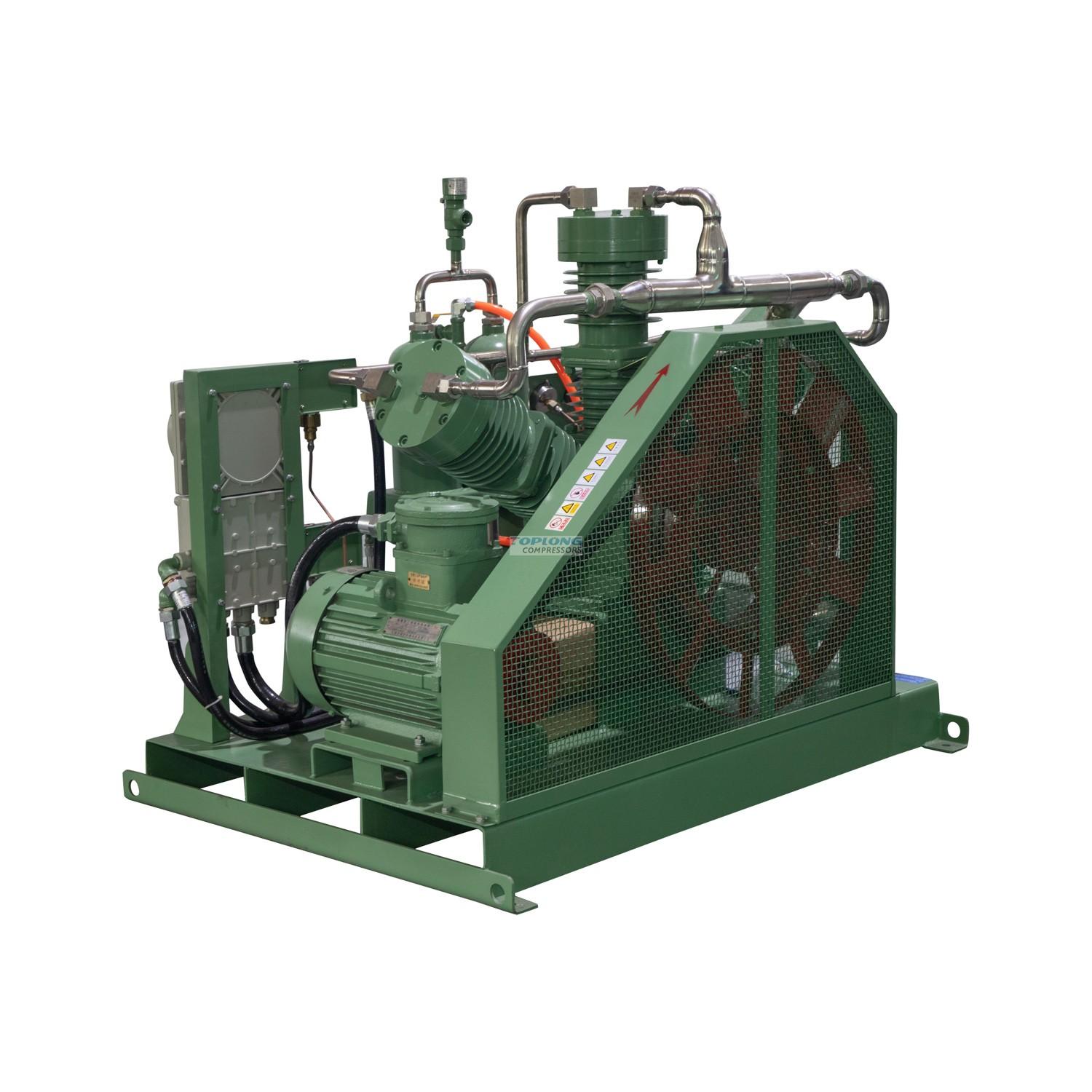

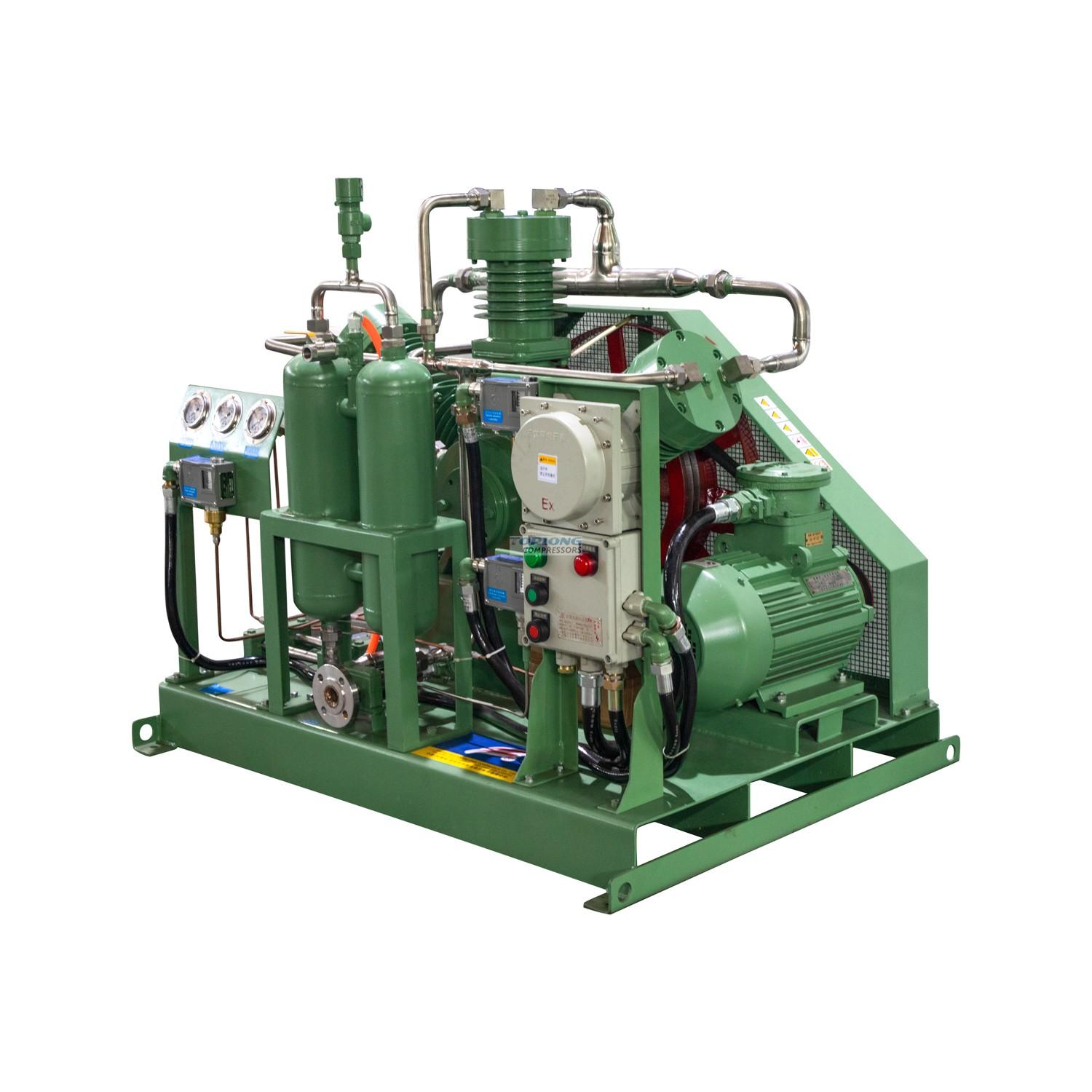

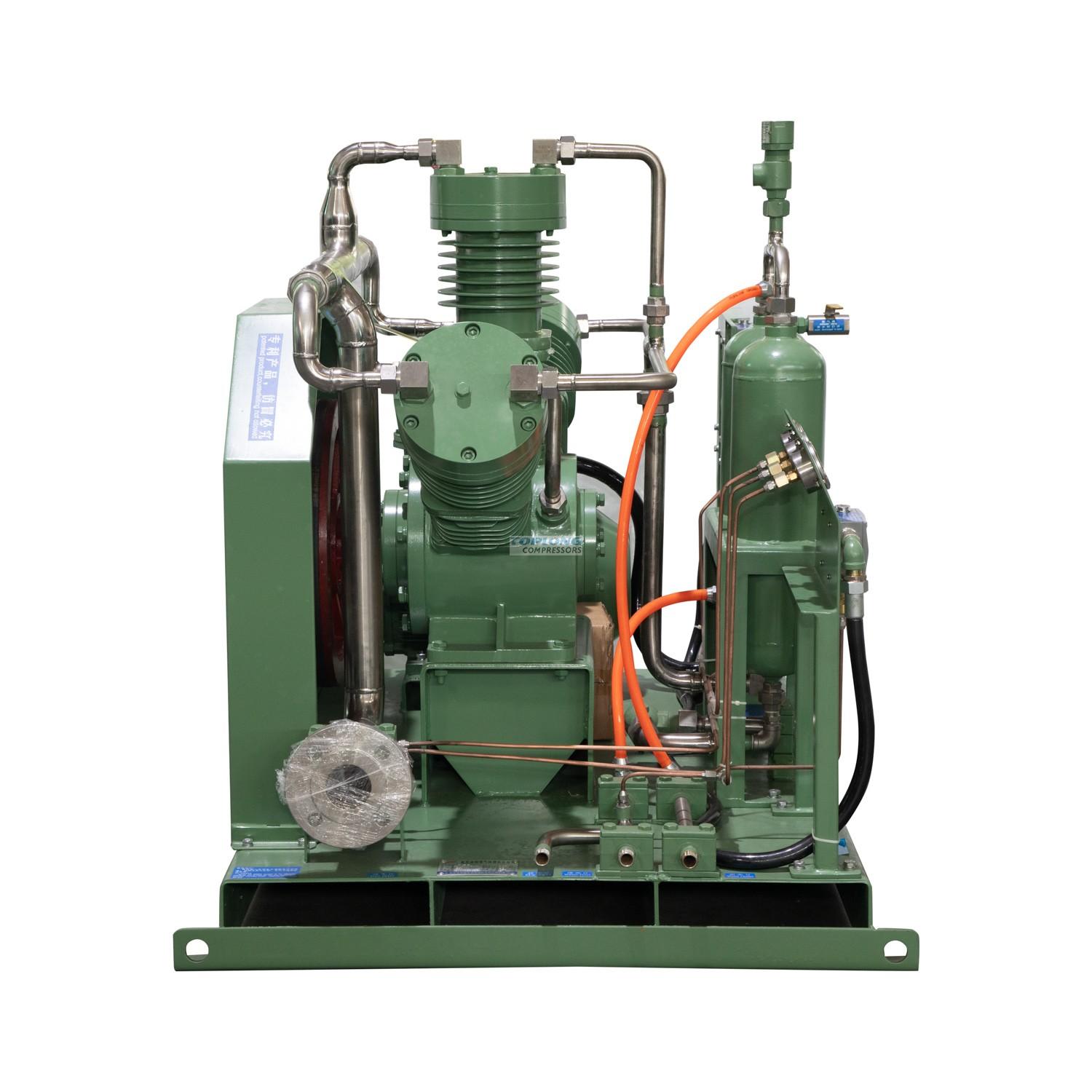

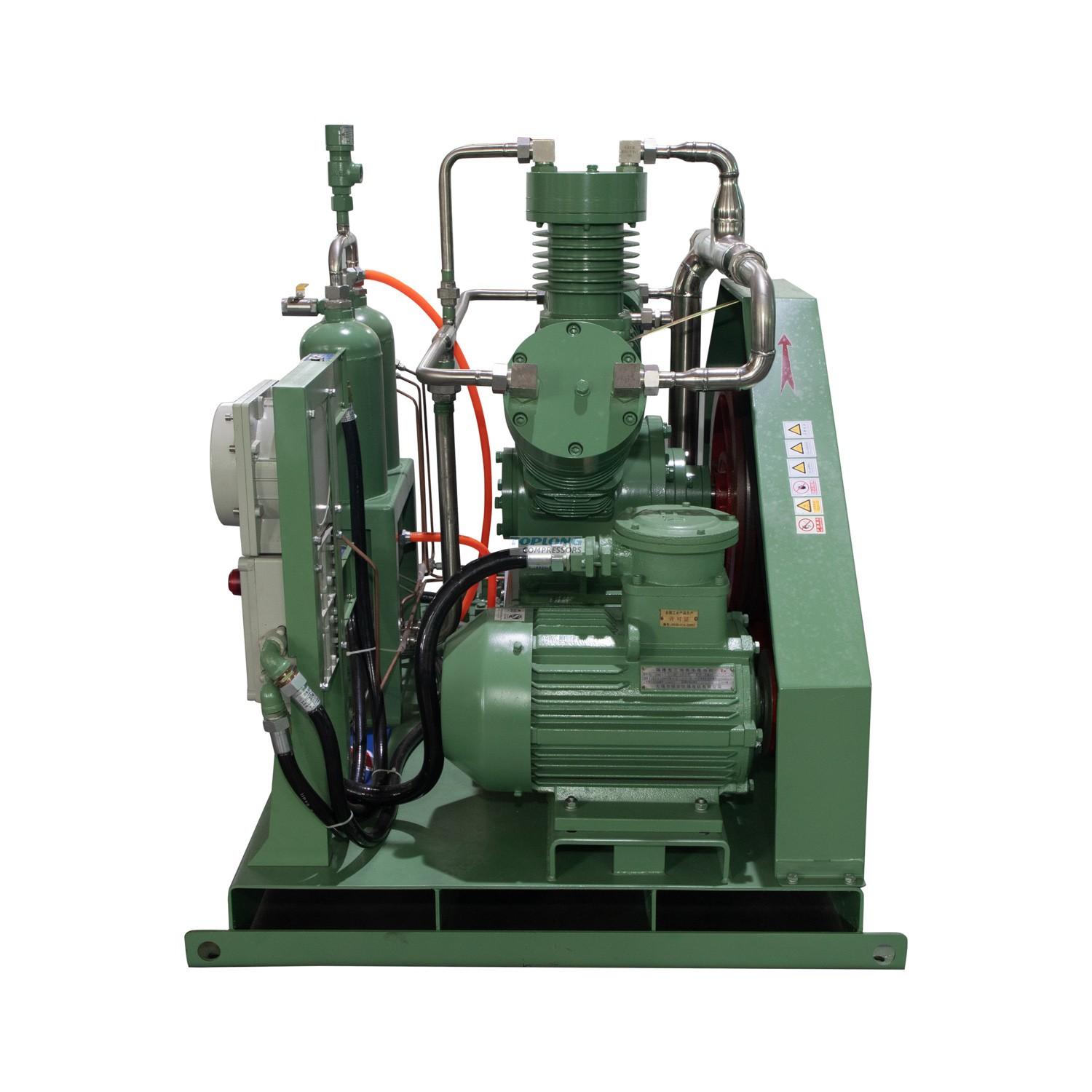

Compresor de hidrógeno del fabricante de fábrica de alta calidad GHW-5.6/4-200

Compresor de hidrógeno del fabricante de fábrica de alta calidad GHW-5.6/4-200

Alimentación de CA

Hidrógeno

Motor, Motor, Bomba, Cojinete

220/380/440/50/60HZ/trifásico

descripción

Principio de funcionamiento del compresor de hidrógeno.

La estructura del compresor de hidrógeno es más compleja, los componentes más importantes son el cilindro de hierro fundido, la camisa del cilindro de hierro fundido, la culata de cilindro de hierro fundido, el cigüeñal de hierro fundido, la biela, la cruceta (incluida la corredera de la cruceta), el relleno, el pistón (incluido el anillo de pistón), el raspado. anillo de aceite, biela de pistón de acero inoxidable, válvula de gas de acero inoxidable, etc., además de algunos equipos auxiliares, como filtro de gas, amortiguador, tubería de aceite lubricante, etc. Al igual que otros compresores alternativos, el compresor de hidrógeno comprende tres procesos: succión , compresión y escape.Bajo el motor, el cigüeñal impulsa la cruceta, la biela del pistón y el pistón hacia adelante y hacia atrás en el cilindro, y el gas finalmente se descarga a través de la válvula de aire bajo la compresión del pistón.

Datos técnicos

Proyecto y parámetros
Medio	Hidrógeno		Cantidad	1
Presión intermedia MPa ( G )	0, 4		Temperatura de entrada ℃	≤ 40
Presión de descarga Mpa ( G )	20 .0		Temperatura de descarga (después de enfriar) ℃	≤ 50
Caudal volumétrico Nm ³ /h	5 .6		Carrera del pistón mm	75
Modelo	G HW - 5.6 /4-200		Serie comprimida	3
tipo estructural	Toda la lubricación sin aceite tipo W		Número de cilindros	3
Velocidad del cigüeñal r/min	300 ※		Voltaje V	380
Método de enfriamiento	refrigeración por agua		caudal de agua de refrigeración t/h	0,5
Potencia del eje KW	≤2. 4 kilovatios		Velocidad del motor rpm	730
Dentro, fuera de la interfaz de gas mm	*15 、M161.5**		Interfaz de entrada y salida de agua mm	1 5
Motor	3KW 380V 50Hz dⅡCT4 ※
Dimensión del contorno mmXmmXmm	1500X800X1100 ※		Peso unitario T	0,6 4 ※
Modo de conducción	transmisión por correa
El material está parcialmente en contacto con el gas.	Cilindro de gas	acero inoxidable
	válvula de gas	acero inoxidable
	Tubo, enfriador	Acero inoxidable, aleación de aluminio y acero inoxidable.
Alcance del suministro	Motor principal, motor, chasis montado sobre patines, gabinete de arranque, filtro de admisión, medidor frontal de la máquina y componentes de control, válvula de seguridad, documentos aleatorios, repuestos aleatorios, etc. (Nota: sujeto al acuerdo técnico final).
Otros asuntos que necesitan atención	Modo de sellado: Sello mecánico. Consejo: gas peligroso, los usuarios deben hacer un buen trabajo de control de seguridad diario.
El tiempo de entrega	La firma del contrato, 5 0 días hábiles después del pago anticipado a la cuenta.
