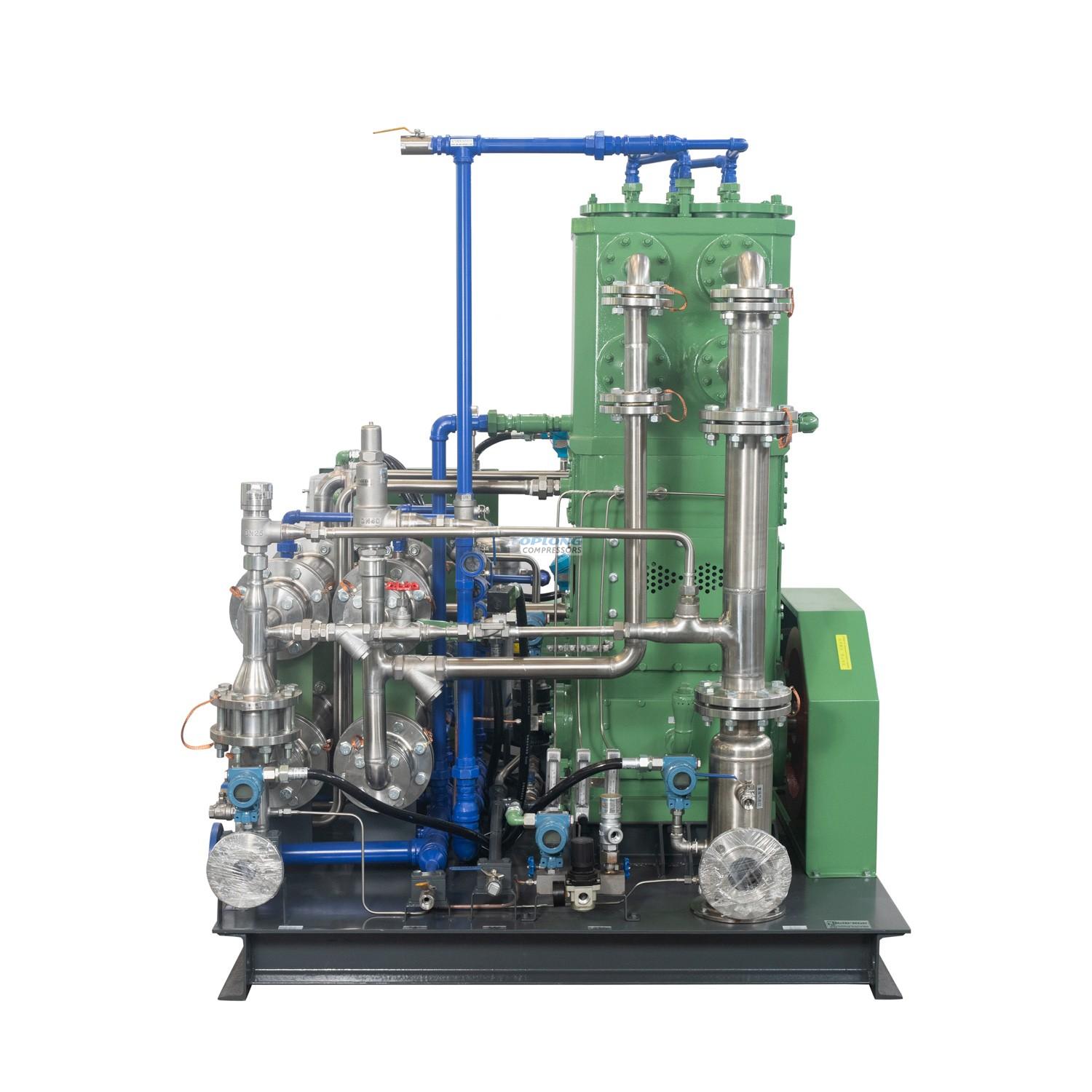

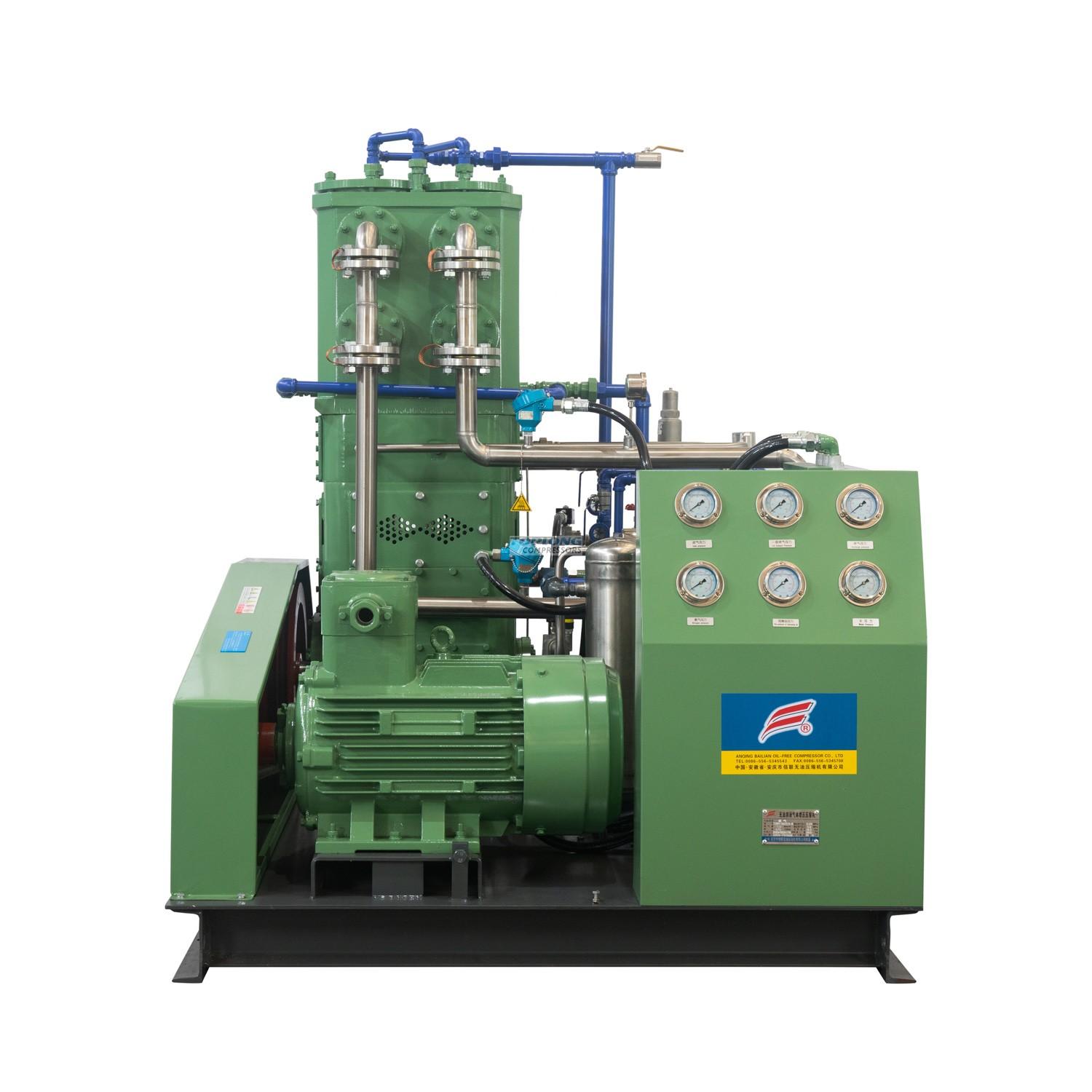

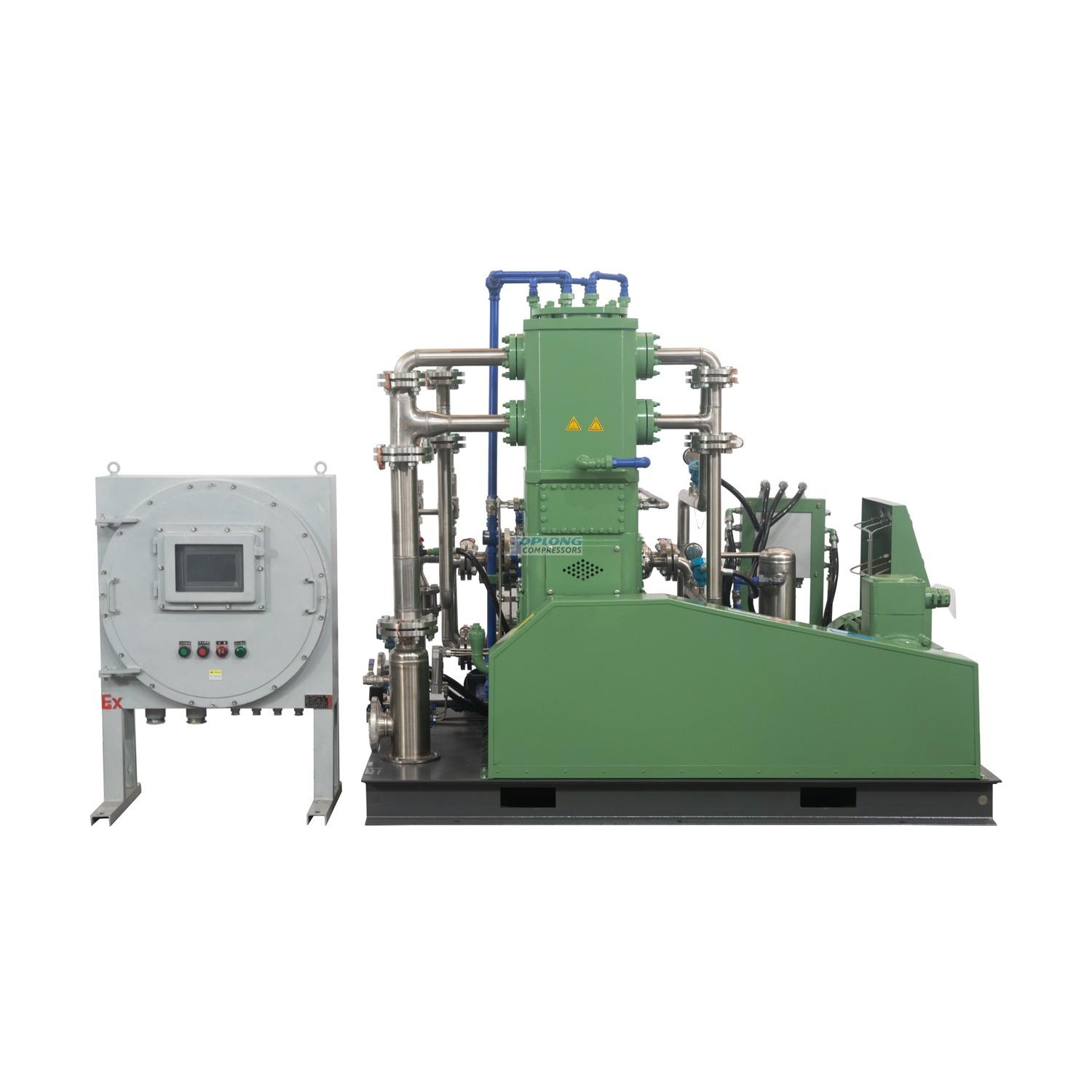

Compresor de hidrógeno sin aceite del fabricante de fábrica de alta calidad

Compresor de hidrógeno sin aceite del fabricante de fábrica de alta calidad

Alimentación de CA

Hidrógeno

Motor, Motor, Bomba, Cojinete

220/380/440/50/60HZ/trifásico

descripción

Principio de funcionamiento del compresor de hidrógeno.

Hydrogen compressor structure is more complex, the more important components are cast iron cylinder, cast iron cylinder sleeve, cast iron cylinder head, cast iron crankshaft, connecting rod, crosshead (including crosshead slide), filler, piston (including piston ring), scraping oil ring, stainless steel piston connecting rod, stainless steel gas valve, etc., in addition to some auxiliary equipment, such as gas filter, buffer, lubricating oil pipeline, etc. Like other reciprocating compressors, the hydrogen compressor comprises three processes: suction, compression, and exhaust.Under the motor drive, the crankshaft drives the crosshead, the piston connecting rod and the piston back and forth in the cylinder, and the gas is finally discharged through the air valve under the piston compression.

Datos técnicos

Proyecto y parámetros
Medio	Hidrógeno		Cantidad	1
Presión intermedia MPa ( G )	0,05		Temperatura de entrada ℃	0 ~ 35
Presión de descarga Mpa ( G )	2.0		Temperatura de descarga (después de enfriar) ℃	≤55
Caudal volumétrico Nm ³ /h	50 ( Presión interna = 0,05 MPag )		Carrera del pistón mm	75
Modelo	TZWH-50/0.5-20		Serie comprimida	3
tipo estructural	Tipo de patín vertical de pistón alternativo		Número de cilindros	4
Velocidad del cigüeñal r/min	415 ※		Voltaje V	380V50Hz
Método de enfriamiento	refrigeración por agua		caudal de agua de refrigeración t/h	1.5
Potencia del eje KW	9.2		Velocidad del motor rpm	1460 ※
Motor	15kw 380V 50Hz ExdIICT4 ※
Dimensión del contorno mmXmmXmm	L2000×W1400×H1950 ※		Peso unitario	1,55 ※
Tamaño de interfaz mm	Entrada DN40 / Salida DN15 / agua de refrigeración DN20
Modo de conducción	desacelerador
El material está parcialmente en contacto con el gas.	cuerpo, diapositiva	hierro fundido
	Anillo de pistón, relleno	politetrafluoroetileno relleno
	Válvula de gas, culata	acero inoxidable
Alcance del suministro	Motor principal, motor, bomba de aceite, chasis montado sobre patines, gabinete de arranque, filtro de entrada de aire, instrumentos primarios y componentes de control, válvula de seguridad, herramientas especiales, brida coincidente de importación y exportación, documentos aleatorios, etc.
Otros asuntos que necesitan atención	1. Grado eléctrico a prueba de explosiones del sitio: ExdIICT4 ; 2. El usuario del aceite lubricante lo proporciona él mismo. 3. El vástago del pistón está sellado con gas de llenado de nitrógeno y la fuente de nitrógeno se debe proporcionar continuamente en el sitio ; 4 、※ Los datos de la columna son para referencia del usuario.
El tiempo de entrega	Firma del contrato, 7 0 días hábiles después del pago del anticipo a la cuenta
