Compresor de aire de motor diésel de alta presión 25Mpa

descripción

Compresor de aire con motor diésel de alta presión

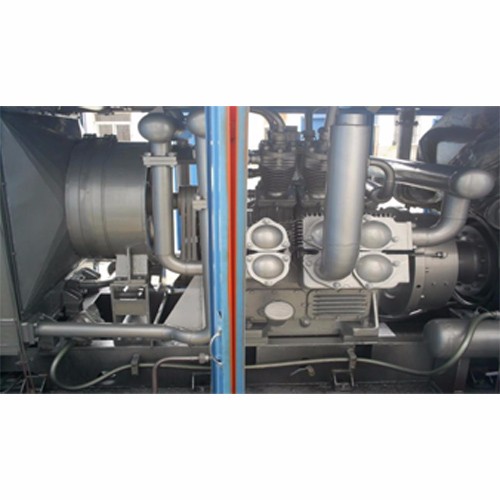

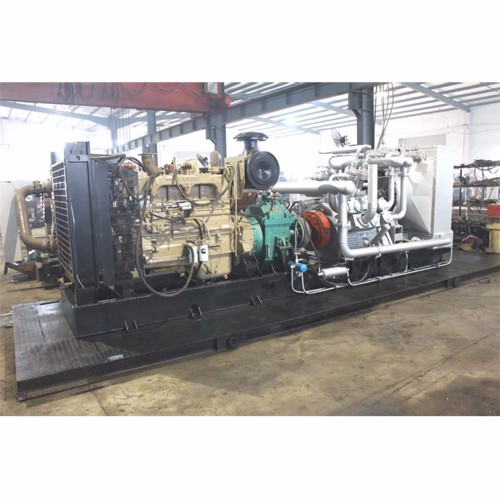

El compresor SF-10/250 se utiliza principalmente para pruebas de presión de tuberías, líneas de barrido, elevación de gas y otros proyectos de explotación de petróleo, y también se puede utilizar como fuente de gas con un volumen de aire de 10 m3/min y presión. ≤25MPa para otros proyectos de la economía nacional. El coche permite al usuario reducir el uso. La unidad compresora tiene forma blindada y consta de un motor principal del compresor, un motor diésel, un sistema de tuberías de gas, un sistema de refrigeración y un sistema de control.

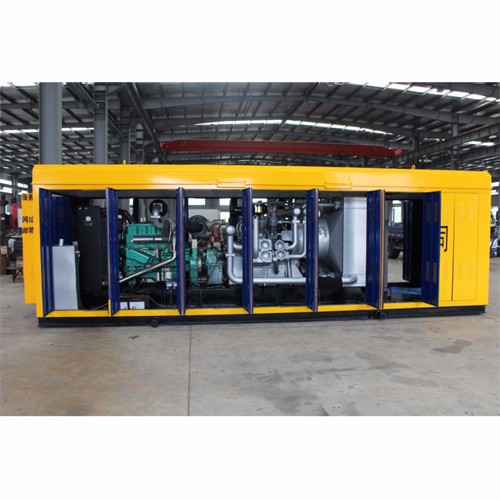

Se compone de una unidad y se monta en todo el cuerpo y se coloca en una carcasa metálica.
El cuerpo de la caja está hecho de una cubierta de metal, la ventilación superior está colocada en la parte superior de la cubierta, el puerto de escape del motor diesel está ubicado fuera de la cubierta y el silenciador de escape del motor diesel está montado en la parte superior de la cubrir. Hay una luz dentro de la cubierta, hay una cerradura en la puerta y la parte frontal está configurada para funcionar, la primera conduce a la unidad y el gabinete de operación del instrumento está instalado en la sala de operaciones. La parte inferior de todo el conjunto está equipada con un dispositivo de elevación, que debe tener la fuerza suficiente para garantizar las frecuentes necesidades de elevación y transporte. Óxido y pintura por dentro y por fuera. El tamaño total de la unidad se controla en 7000 × 2200 × 2200 (mm) para cumplir con las condiciones de transporte por carretera de los camiones. Se instala una válvula de retención en la salida final del gas del compresor,y el puerto de la válvula de suministro de aire es una rosca de tubo de dos pulgadas.
El equipo completo tiene un rendimiento completo, calidad confiable, fácil operación y alta eficiencia en el trabajo. Es adecuado para el campo y entornos de construcción hostiles (impermeable, a prueba de polvo y a prueba de golpes). Es un producto de peinado maduro con control confiable y fácil mantenimiento.

Parámetros técnicos principales del equipo compresor de aire accionado por diésel de alta presión
1. Medio comprimido: aire
2, modelo: SF-10/250 tipo
3, tipo: pistón alternativo de simple efecto, de compresión de cuatro etapas, refrigerado por aire y en forma de abanico
4, cantidad de escape: 10 m3/min
5, presión de escape (MPa): 25
6, temperatura del aire de admisión (°C): temperatura normal
7, temperatura de escape (°C): ≤200°C
8, carrera del pistón: 100 mm
9, velocidad del compresor: 1330r/min
10, serie de compresión: cuatro niveles de compresión
11, potencia del eje: 173,5 KW
12. Diámetro del cilindro mm: Nivel 1: 260, Nivel 2: 140, Nivel 3: 70, Nivel 4: 35
13, modo de transmisión: reductor de embrague hidráulico y acoplamiento flexible
14. Método de lubricación: cigüeñal, biela y pasador del pistón: lubricación por circulación de la bomba de aceite
Cilindro, pistón: lubricación por salpicadura
15, consumo de lubricante: 350 g/h
16. Presión del aceite lubricante: 0,15 ~ 0,40 MPa
17, temperatura del aceite lubricante: ≤ 70 ° C
18, equipado con motor diesel:
18.1 Modelo: NTA855-P400 (Chongqing Cummins)
18.2, tipo: cuatro tiempos, refrigeración por agua de inyección directa
18.3, modo de admisión: sobrealimentado, intercooler
18.4, número de cilindros: 6
18.5, diámetro/carrera del cilindro: 140/152 mm
18.6, potencia máxima/velocidad nominal: 298 kW/ 1800r/min
18,7, dirección del cigüeñal: en sentido antihorario (desde el extremo del volante)
18,8, modo de arranque: arranque eléctrico DC24V
18.9, gobernador: gobernador mecánico
18.10, tasa de consumo de combustible en condiciones de trabajo nominal: 196+5% g/kW.h
18.11, tasa de consumo de aceite: ≤0.12 g/kW.h

18.12, contrapresión de escape: ≤ 5kPa
18.13, motor diesel inactivo velocidad: 700~750r/min
18.14. Con arranque a baja temperatura.
18,15, peso neto del motor diésel (kg): aproximadamente 1350 kg
18,16, dimensiones externas (largo × ancho × alto) mm: ~ 1847 × 1130 × 1587
19, equipado con embrague de desaceleración hidráulica:
19,1, Modelo: LJ250 (Hangzhou Weihao Clutch Co ., Ltd.)
19.2, potencia de entrada: ≤227Kw
19,3, capacidad nominal de transmisión: 0,25 Kw/r/min
19,4, velocidad nominal de entrada: 1800 r/min
19,5, modo de embrague: embrague multidisco húmedo hidráulico
19.6. Eficiencia mecánica: ≥96c/o
19,7, tiempo de recogida: ≤ 8S
19,8, presión de aceite de trabajo: 1,2-1,6Mpa
19,9, temperatura más alta del aceite: ≤ 80 °C
19,10, Dimensiones: 985 × 670 × 720
20, dimensiones totales del compresor (incluida la tapa mm): ~ 7000 × 2200 × 2200
21. Peso del compresor (kg): ~8500
