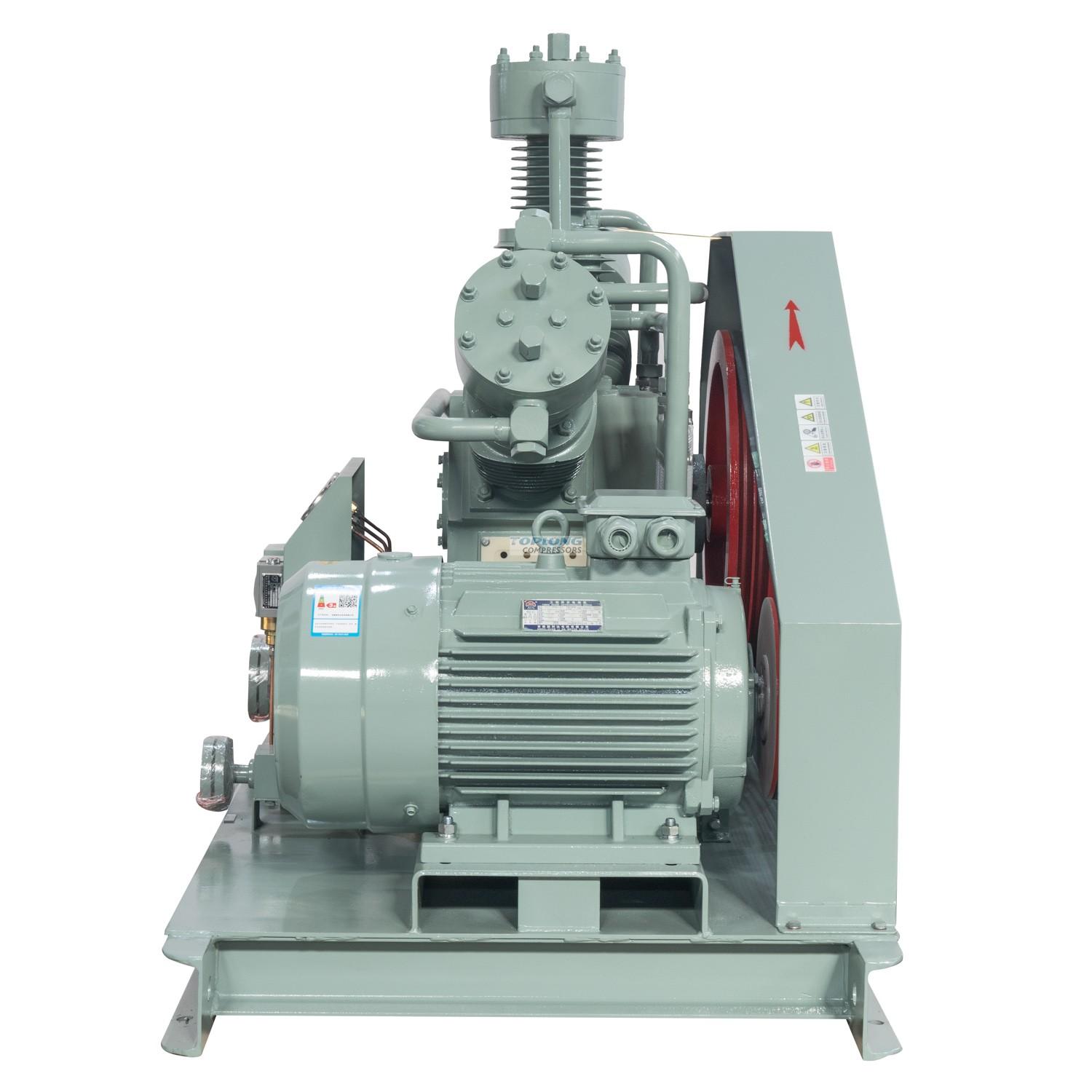

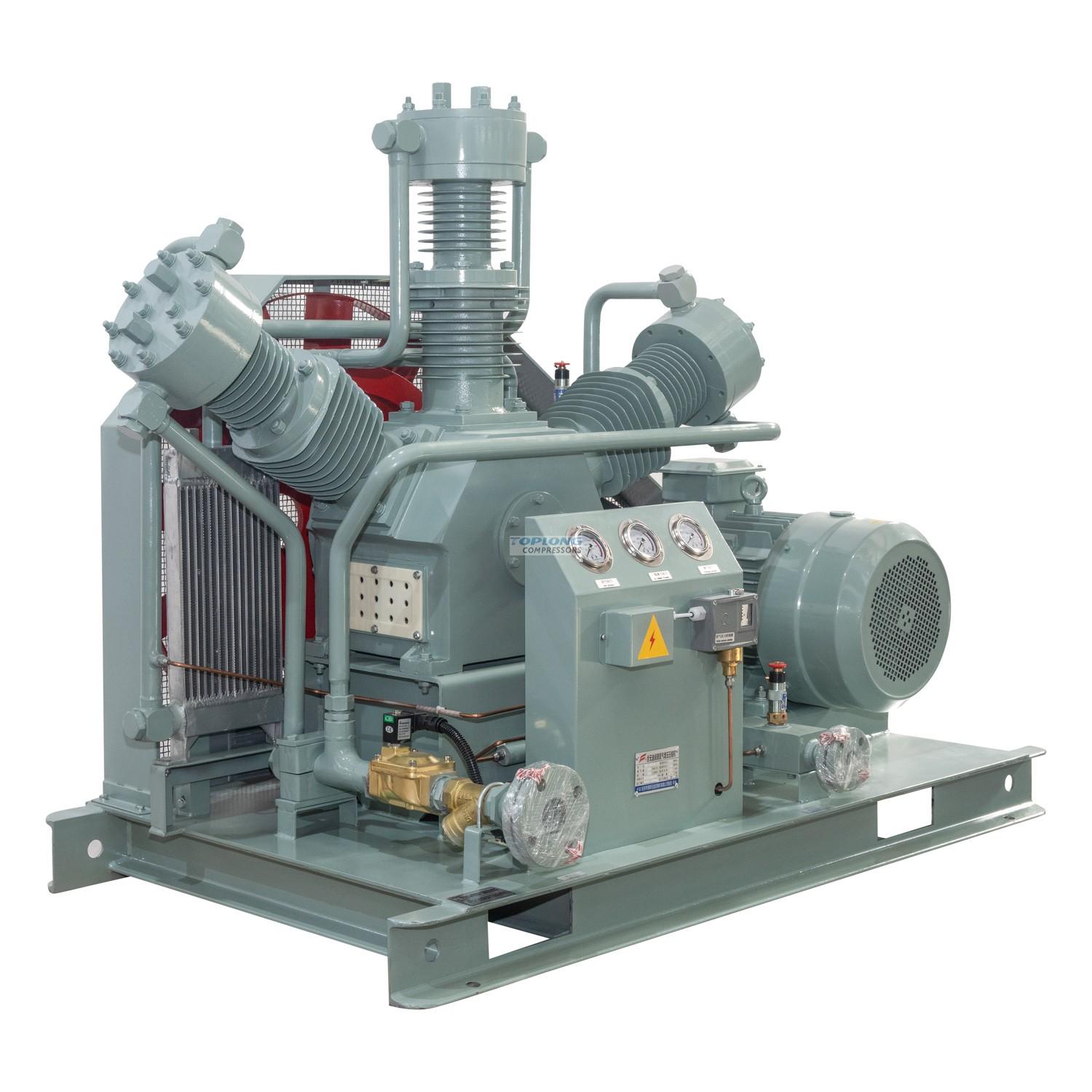

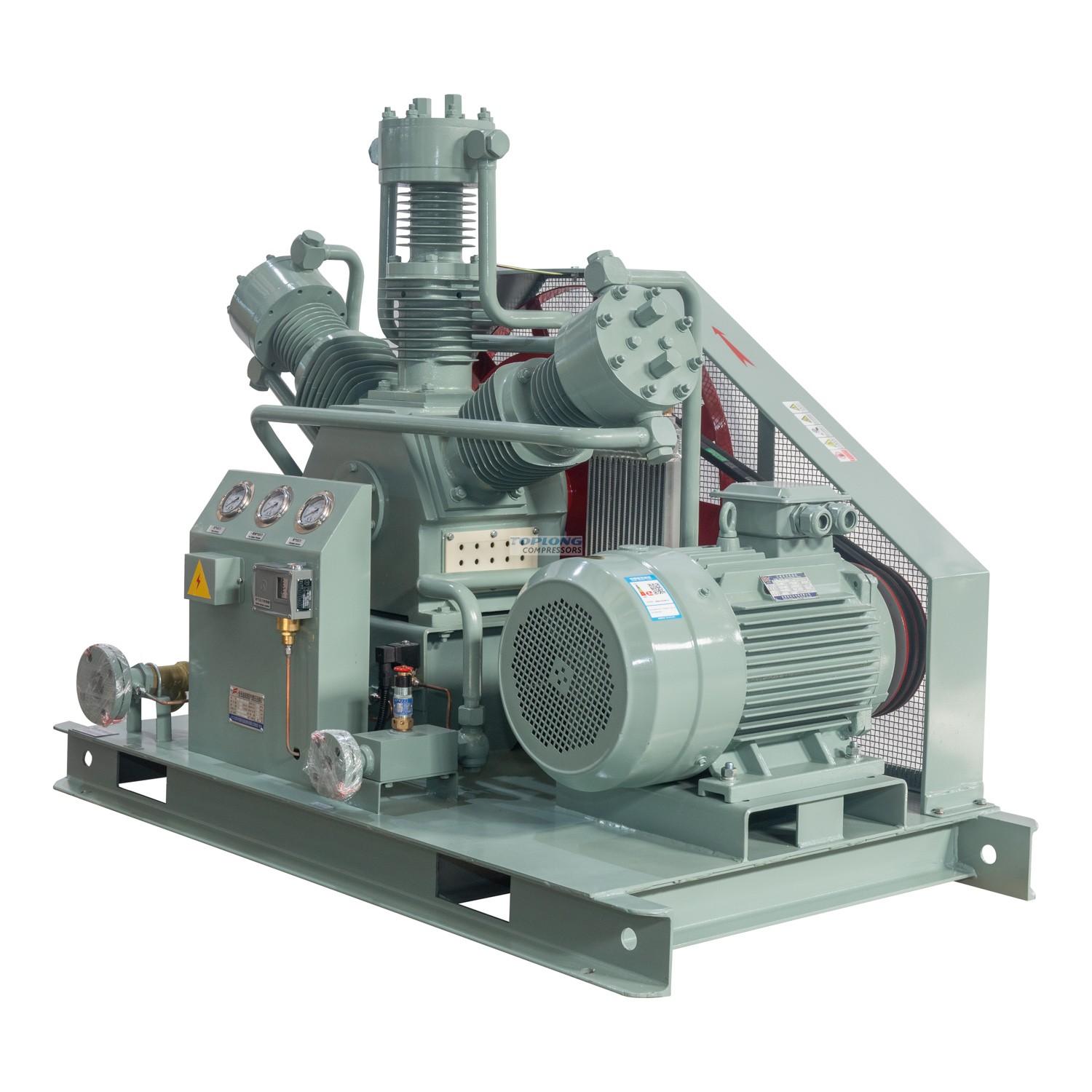

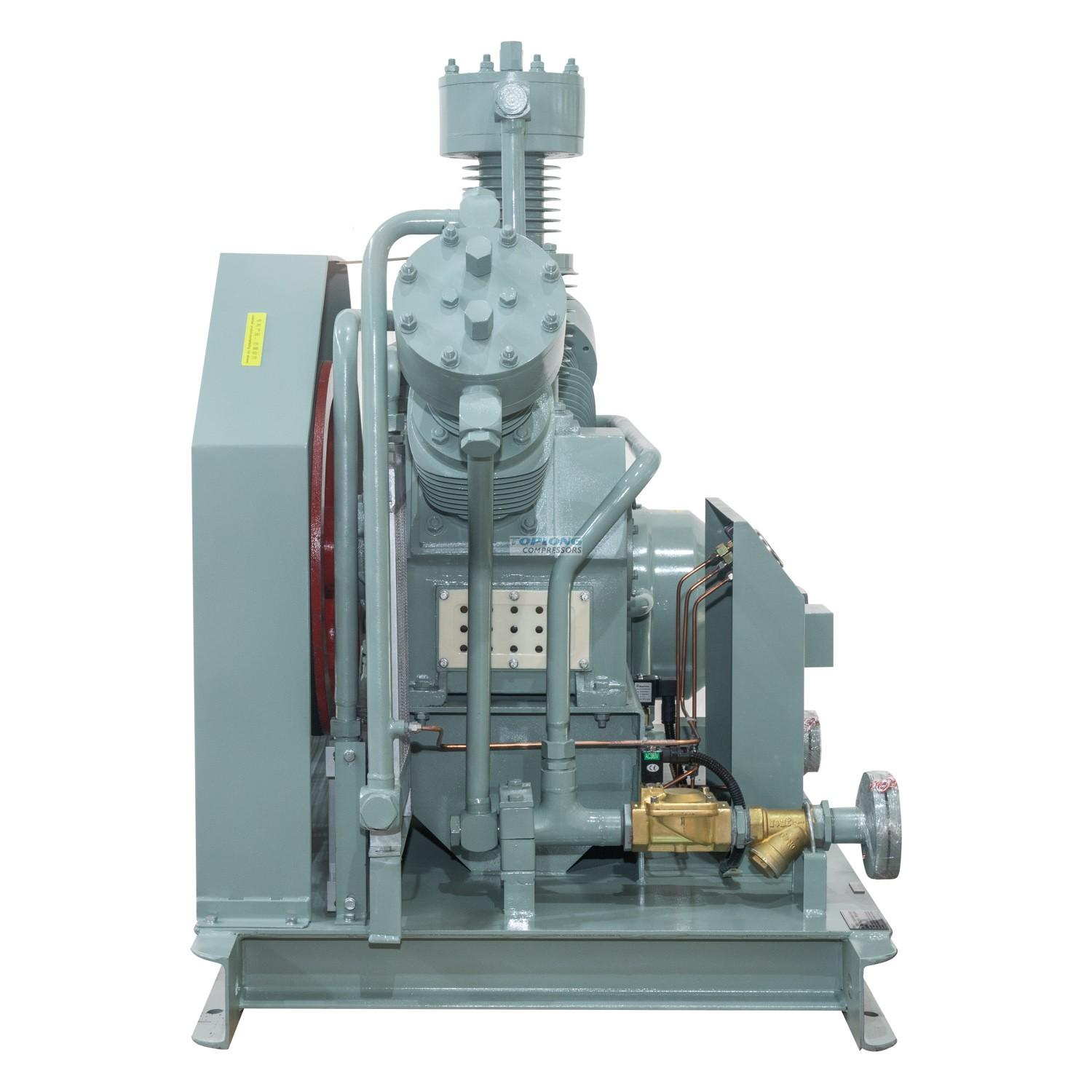

Compresor sin aceite Compresores de Nitrógeno GWW-20/5-100

Compresor sin aceite Compresores de Nitrógeno GWW-20/5-100

transmisión por correa

nitrógeno

Sin aceite

Tipo de patín vertical de pistón alternativo

descripción

COMPRESOR DE NITRÓGENO DE BAJA PRESIÓN TIPO VW

Este compresor de nitrógeno es adecuado para una presión de entrada de 5 a 7 barg (70 a 100 psig), una presión de escape de 20 a 40 barg y un sistema de corte por láser de bajo flujo.

Características de este compresor

Adopta compresión de dos etapas y enfriamiento por aire, lo cual es conveniente de usar y garantiza un buen efecto de enfriamiento del compresor. La entrada está equipada con un controlador de presión de admisión, el extremo de escape está equipado con un controlador de presión y cada etapa está equipada con una válvula de seguridad, si la pantalla muestra sobretemperatura y sobrepresión. el sistema emitirá una alarma y se detendrá. garantizando una operación segura. Hay una posición de montacargas en la parte inferior del compresor, que se puede trasladar fácilmente al sitio de construcción.

Aquí están los datos técnicos de nuestro compresor de nitrógeno sin aceite.

Proyecto y parámetros
Medio	Nitrógeno	Cantidad	1
Presión de entrada MPa (G)	0,5	Temperatura de entrada ℃	0 ~ 35
Presión de descarga Mpa (G)	10.0	Temperatura de escape (Después de enfriar) ℃	≤55
Caudal Nm ³ /h	2 0 ( presión intermedia = 0,5 Mpa)	Carrera del pistón mm	75
Modelo	GWW-20/5-100	Serie comprimida	3
tipo estructural	W montado en trineo	Número de cilindros	3
Velocidad del cigüeñal r/min	440 ※	Voltaje V	380
Método de enfriamiento	refrigeración por agua	Caudal de agua de refrigeración t/h	0,6
Potencia del eje kw	4.5	Velocidad del motor rpm	1440
motor principal	5.5kw 380V 50Hz No contiene motor
Dimensión del contorno mmXmmXmm	L1400×An 8 50×Al1200 ※	Peso unitario T	0,72 ※
Tamaño de interfaz mm	Aire de admisión DN15 / aire de escape DN8 / tubería de agua DN20
Modo de conducción	transmisión por correa
Material de los componentes principales.	Cuerpo, cigüeñal	hierro fundido
	Pistón	Aleación de aluminio/aleación de cobre
	válvula de aire	acero inoxidable
	Aro de pistón, anillo guía	politetrafluoroetileno relleno
Alcance del suministro	Motor principal, refrigerador, gabinete de arranque, filtro de entrada de aire, válvula de seguridad, lima aleatoria, etc.
Otros asuntos que necesitan atención	1, el sello mecánico del extremo del eje; 2, ※ Los datos de la columna son para referencia del usuario.
El tiempo de entrega	Contrato firmado , 40 días después de recibido el anticipo
