Compresor de helio de alta presión de recuperación de gas de globo de helio 25Mpa

descripción

Compresor de helio de alta presión para recuperación de gas con globo de helio 25Mpa
Ventajas:
Nuestros compresores resisten el estrés de las aplicaciones modernas y de servicio continuo en los entornos más exigentes.
Rendimiento confiable: adecuado para operación continua, debido a su diseño robusto y conjuntos de filtro intermedio y enfriador resistentes a la corrosión.
Diseño de última generación: las piezas móviles equilibradas en el engranaje impulsor y las bielas permiten una baja vibración y cargas equilibradas en las bielas. Los enfriadores entre etapas, el posenfriador con aletas, los cilindros con aletas, los cabezales de aluminio con aletas y el volante con aspas de ventilador producen temperaturas de funcionamiento y descarga más frías.
Materiales de primera calidad: cilindros de hierro fundido para una larga vida útil; cigüeñal contrapesado de hierro dúctil con recorrido de gran diámetro para cargas bajas en los rodamientos, alta resistencia y mayor vida útil; culatas de aluminio para una disipación de calor superior; Bielas de aluminio 7075-T6 para alta resistencia; y cárter de aluminio para eliminar peso innecesario.
Garantía de calidad: Todas las bombas compresoras se prueban y certifican individualmente para su rendimiento en las condiciones operativas requeridas.
Componentes de alta calidad: cojinetes antifricción para un funcionamiento suave con menor potencia; cojinetes delanteros y traseros para una alineación precisa del cigüeñal y una larga vida útil del eje; protector de aspas del ventilador completamente cerrado y totalmente metálico; volante equilibrado con precisión y con aspas en forma de ventilador para una excelente capacidad de enfriamiento; bomba de aceite de engranajes, impulsada por eje y de alta resistencia para una lubricación generosa en las áreas críticas de desgaste para una vida útil más larga de la bomba; válvulas de disco en placa de acero inoxidable para un uso prolongado y excelente resistencia y disipación del calor; Carcasas de válvulas niqueladas para resistencia a la corrosión.


Fácil de operar y mantener: filtros de entrada de aire de cambio rápido para un fácil mantenimiento; Dos cubiertas del cárter para un reemplazo rápido y sencillo del cojinete principal y acceso al cigüeñal y las bielas.
Todos los bloques de la serie NA están fabricados con los más altos estándares de calidad. En cada uno
Estándar Volumen de Suministro:
SISTEMA DE ENTRADA DE GAS
Válvula de cierre de entrada
Manómetros de
entrada Presostato de alta entrada BLOQUE

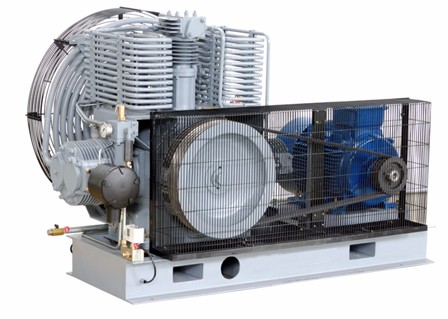

COMPRESOR
Bloque compresor de tres cilindros COMPRESOR DE TRES CILINDROS
, en disposición de bastidor en “V”, enfriado por aire, simple efecto, compresión de tres etapas
Normal Volante de inercia con ventilador Enforce, para transmisión por correas trapezoidales
Sistema de lubricación flash (con bomba de aceite)
Interruptor de bajo nivel de aceite
Pistones de aleación ligera
Culatas de aluminio, con alojamientos de válvulas individuales
Válvulas automáticas, grandes Área de flujo, operando muy por debajo de sus características nominales.
Intercoolers entre etapas ENFRIADOS POR AIRE, provistos de válvula de seguridad
Postenfriador ENFRIADO POR AIRE, provistos de válvula de seguridad
Manómetros entre etapas y de descarga
SISTEMA DE DESCARGA AUTOMÁTICA DE PRESIÓN, para arranque sin carga
Separadores centrífugos de aire/refrigerante en el intercooler de segunda y tercera etapa
Auto drenaje de condensación en separadores
Válvula de retención de descarga
MOTOR ELÉCTRICO

MOTOR ELÉCTRICO, de inducción, trifásico, rotor de jaula de ardilla, con las siguientes características:
Caballos de Fuerza 5.5KW
Velocidad 2900 rpm
Voltaje 380 V
Frecuencia 50 Hz
Protección IP-54
Aislamiento Clase F
 B级 aumento de temperatura
 "V" - TRANSMISIÓN POR CORREA
 Ranurado del volante
Polea motriz ranurada Juego
de correas en "V"
CONFIGURACIÓN Y ESTILO DE LA UNIDAD
Diseño del gabinete
Amortiguadores para instalación independiente
Disposición horizontal
Protector metálico
Marco de acero resistente, con recubrimiento en polvo en RAL 7004
SISTEMA DE CONTROL
Función de visualización:
Presión de descarga
Modo de control
Estado del compresor
Visualización de horas de funcionamiento
Indicador de falla
Función de protección:
Alarma de bajo nivel de aceite y apagado
Alarma de baja presión de aire de entrada y apagado
Alarma de alta presión de aire de entrada y apagado
Función de configuración:
Modo manual
Modo automático
Presión de apagado automático
Tiempo de intervalo de drenaje
Tiempo de drenaje
Inicio manual

Rendimiento técnico
