Compressore d'aria per soffiaggio di bottiglie in PET senza olio 11M3 70 bar

descrizione

Il compressore d'aria in PET è il corpo principale del soffiatore d'aria della macchina per soffiaggio. È un dispositivo che converte l'energia meccanica del motore primo (solitamente un motore elettrico) in energia di pressione del gas. È un soffiatore speciale per aria compressa. Dispositivo per la generazione della pressione dell'aria. I compressori d'aria soffianti si dividono in: soffianti a bassa pressione (15-25bar), soffianti a media pressione (25-35bar), soffianti ad alta pressione (35-40bar).

Caratteristiche principali della struttura della pompa
Serie di compressione: compressione a tre stadi, uno stadio è un cilindro a doppio effetto, il secondo e il terzo stadio sono un cilindro a semplice effetto.
Viaggio lungo: dal 10% al 30% o più in più rispetto allo stesso settore.
La forza del pistone è ridotta: la corsa è lunga, il diametro del pistone è ridotto e la forza del pistone è ridotta.
Bassa temperatura di scarico, temperatura di scarico a tre stadi di 90 ° C ~ 130 ° C, prolungando notevolmente la durata dei materiali di consumo.
Numero di fasce elastiche: da 1 a 3 fasce elastiche per stadio, riducendo le perdite per stadio e riducendo il lavoro inutile.
Vibrazioni minime: controllo accurato del peso delle parti mobili per il bilanciamento dinamico.
Ciascuno stadio è dotato di un refrigeratore ad alta efficienza che consente al ciclo di compressione di avvicinarsi alla compressione isotermica, riducendo la perdita di potenza.
Caratteristiche di configurazione della macchina

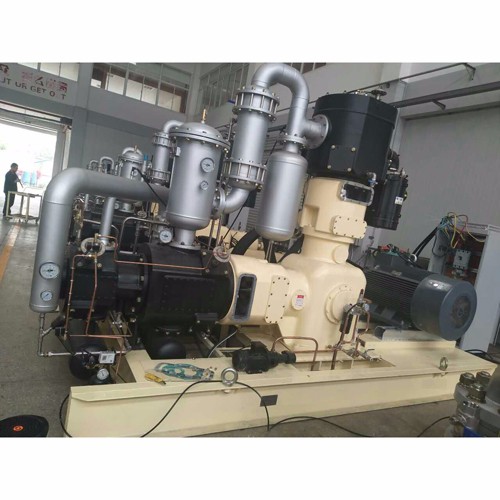

L'intera macchina adotta un design di tipo "L", corsa lunga e struttura semplice. I componenti principali sono installati su un unico telaio, che supera le carenze delle corse di tipo "V" e "W" e della struttura complicata. Sono presenti due gruppi traversa, due bielle e cuscinetti e il terzo stadio non ha guarnizioni dell'asta del pistone, il che è più favorevole alla tenuta del gas ad alta pressione del terzo stadio e risolve anche i difetti dell'imballaggio ad alta pressione del compressore orizzontale contrapposto. Le parti mobili più piccole, il secondo e il terzo stadio, sono più piccoli e posizionati orizzontalmente per massimizzare la durata dell'anello del pistone.
Tutti i componenti sono installati sulla stessa base, comprese le interfacce aria, acqua e svuotamento. Non sono richieste fondamenta speciali, i costi di installazione sono bassi, semplici e la manutenzione è comoda e veloce.
L'intera macchina adotta il controllo PLC. La temperatura, la pressione e la pressione del primo, secondo e terzo stadio sono tutti sensori. Anche la pressione dell'olio e il percorso dell'acqua sono dotati di sensori. I segnali sono controllati centralmente dal PLC e sono disponibili allarmi di guasto automatici, arresto per superamento del limite e funzionamento automatico di più unità. Controllo congiunto.
Ogni stadio ha una valvola di sicurezza oltre al sensore di pressione e un sensore di pressione ad alta pressione a tre stadi, un pressostato di allarme ad altissima pressione e una misura di protezione a tre strati per la valvola di sicurezza.
Il radiatore dell'olio e la pompa dell'olio automatica riservano un'interfaccia di riscaldamento dell'olio lubrificante sulla fusoliera, che può essere configurata in base alle esigenze del cliente (opzionale).
Il sistema di raffreddamento ad acqua è dotato di una pompa booster per garantire la quantità di acqua di raffreddamento richiesta dall'unità.
