Compressore C2HF3 senza olio TZWH-60/0,8-8

Compressore C2HF3 senza olio TZWH-60/0,8-8

Compressore C2HF3

Senza olio

raffreddamento ad acqua

Pistone

descrizione

Descrizione del prodotto

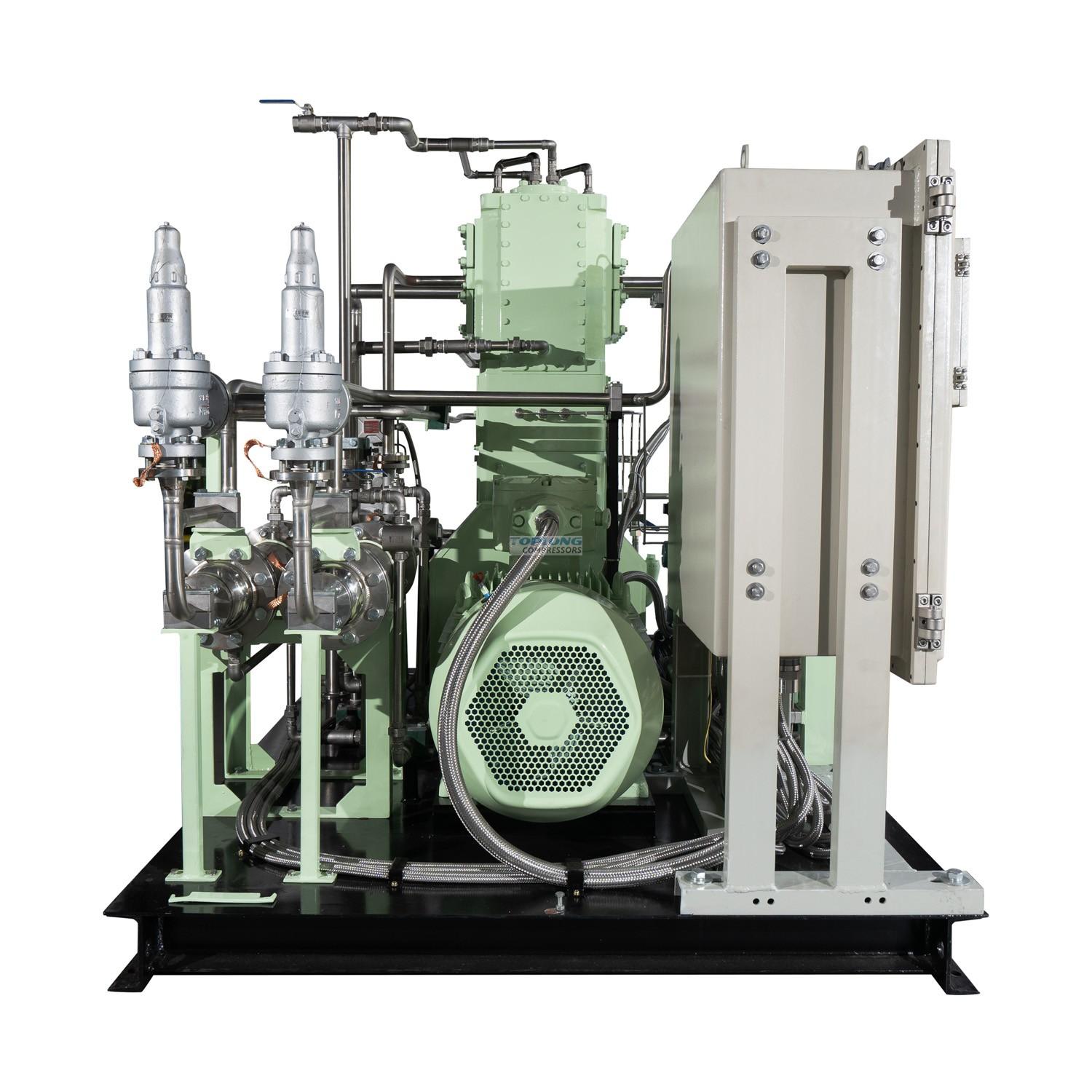

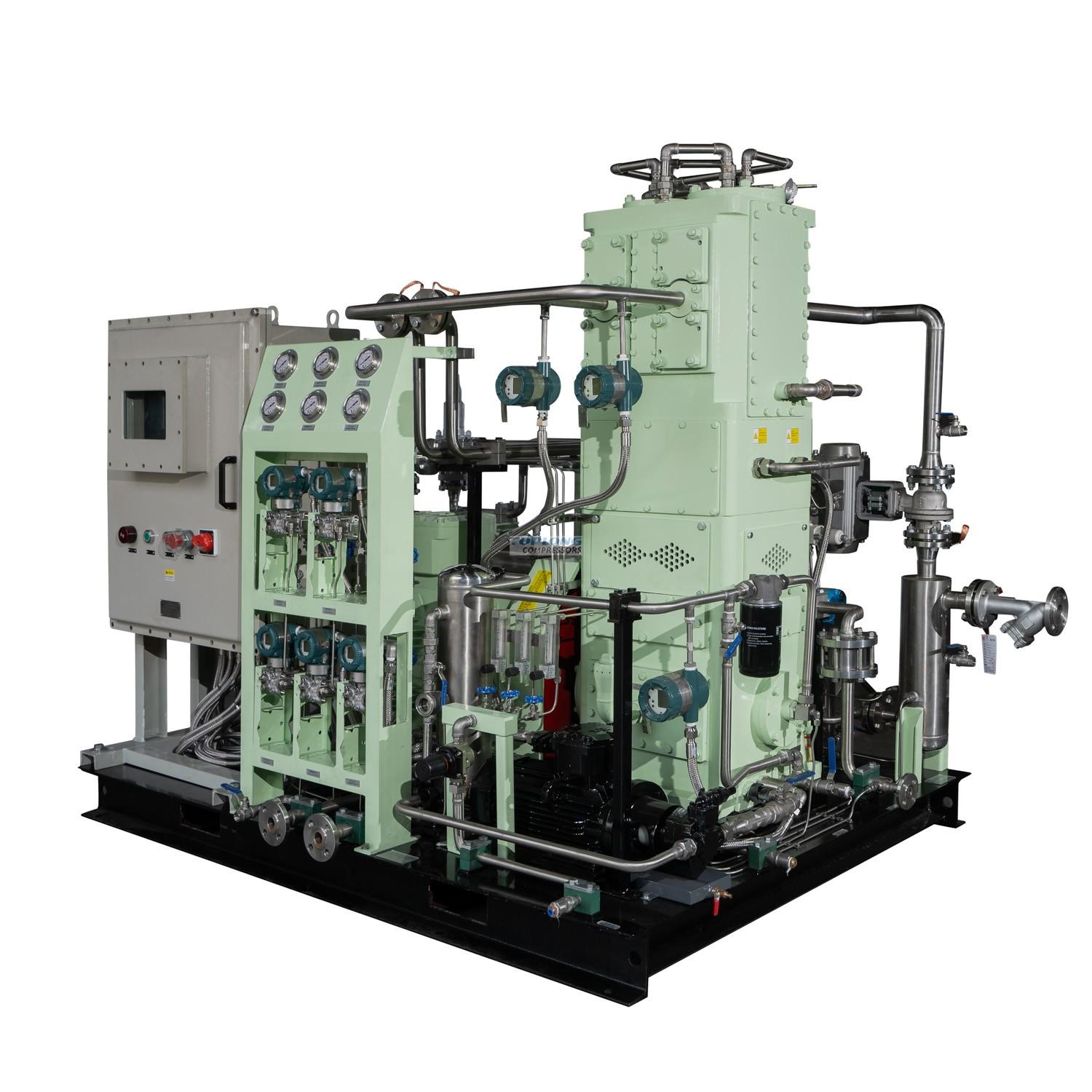

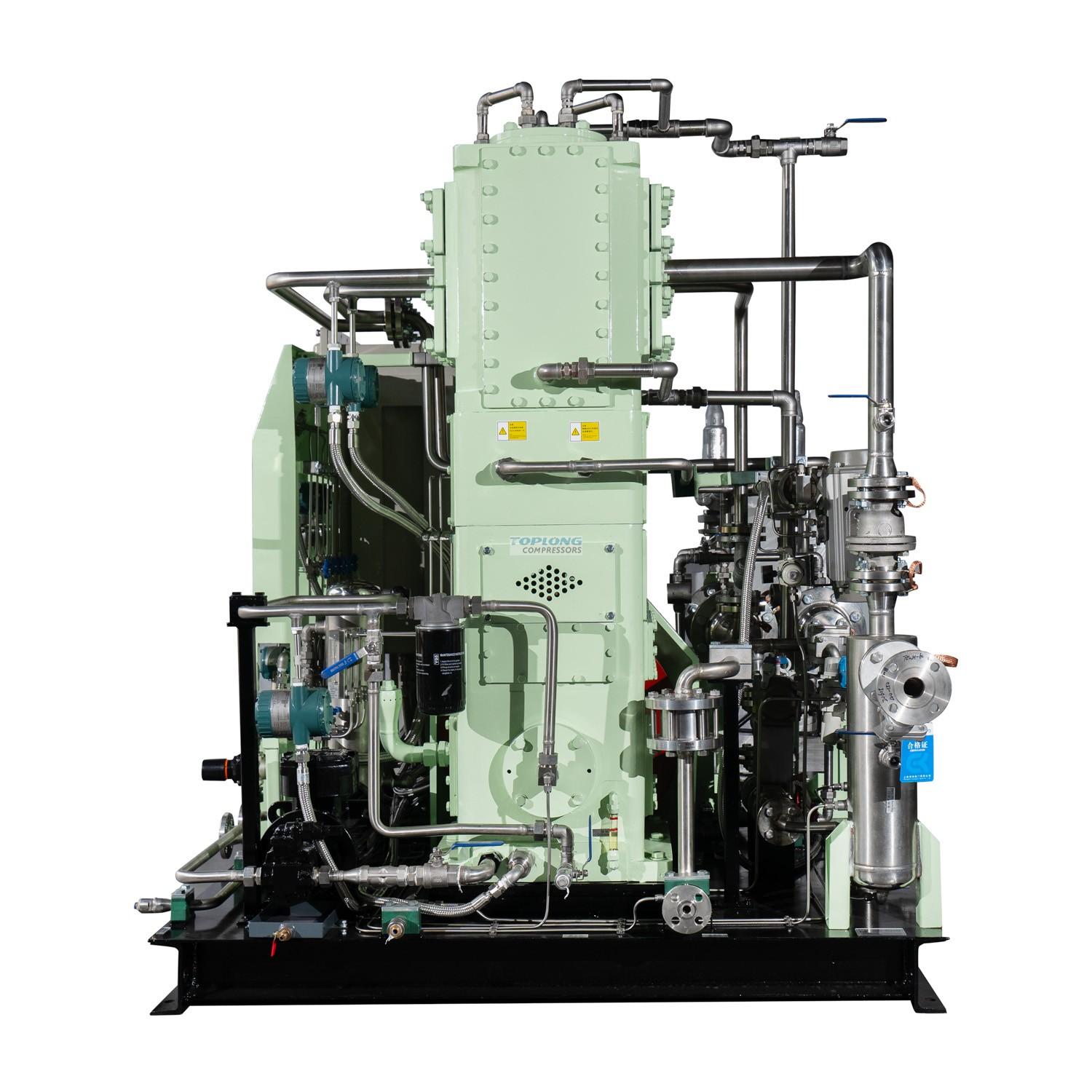

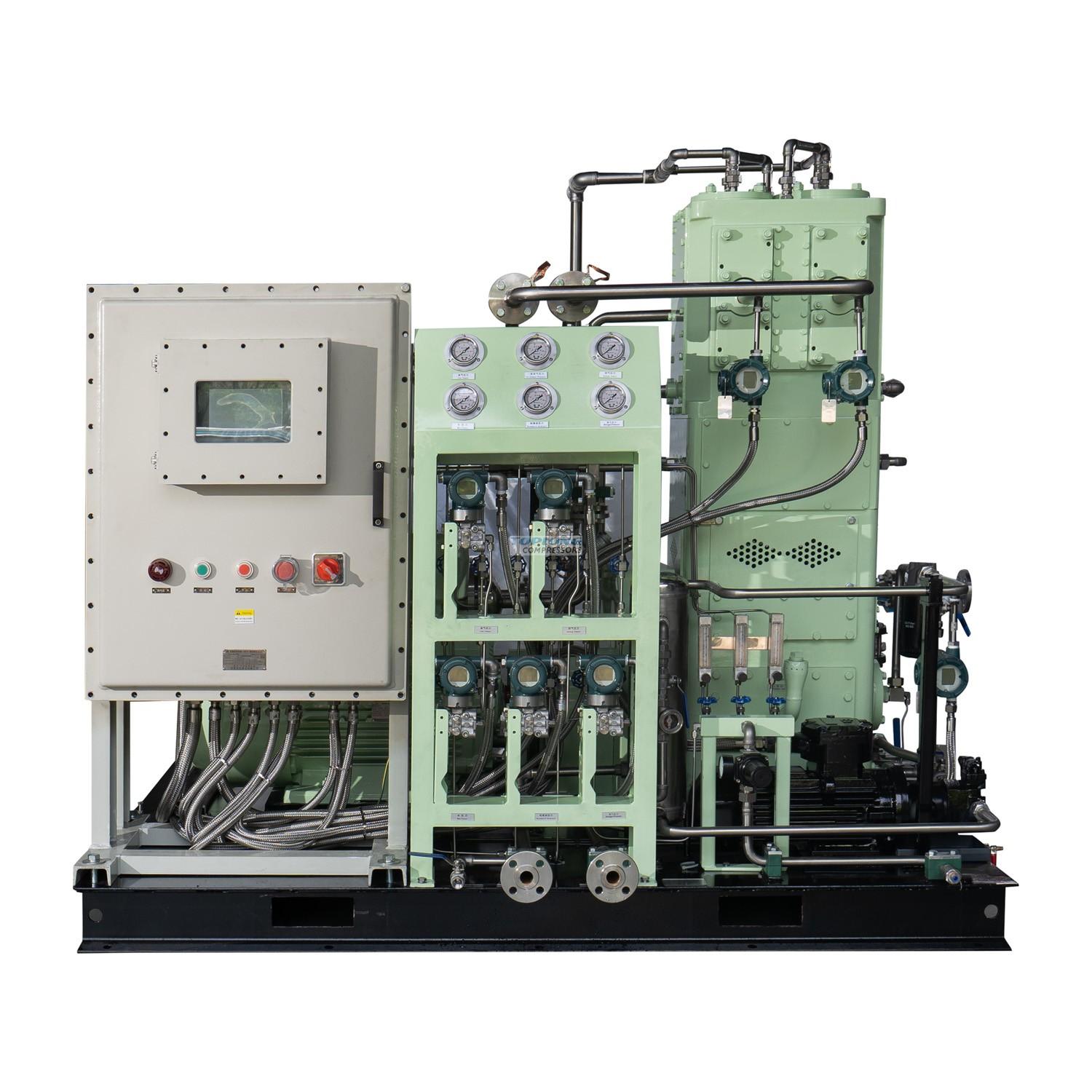

COMPRESSORE C2HF3 SENZA OLIO
Si tratta di un compressore CAS (C2HF3) senza olio di trifluoroetilene di tipo verticale,
il mezzo di funzionamento è trifluoroetilene,
la portata è di 60 nm3/h
, la pressione in ingresso è di 0,8 bar, la pressione in uscita è di 8 bar.
Design verticale, pressione a due stadi e due pezzi di gas. cilindro

Il pannello di controllo elettrico è dotato di sensore di pressione e temperatura per ogni stadio
, allarme e indicatore dell'orario di lavoro,
tutti i relativi dati tecnici verranno visualizzati sullo schermo del PLC

Questo compressore è un ambito molto popolare per la fabbrica di gas intrifluoroetilene


Progetto e parametri
Medio	Trifluoroetilene, esafluoropropilene	Quantità	1
Interpressione MPa ( G )	0,08~0,4	Temperatura ingresso ºC	0~30
Pressione di scarico Mpa( G )	0,8	Temperatura di scarico (dopo il raffreddamento) ºC	≤50ºC
Portata volumetrica Nm 3 /h	60 ( Interpressione = 0,08 MPa)	Corsa pistone mm	75
Modello	TZWH-60/0,8-8	Serie compresse	2
Tipologia strutturale	Doppia colonna verticale	Numero di cilindri	2
Velocità dell'albero motore giri/min	485	Voltaggio V	380
Metodo di raffreddamento	raffreddamento ad acqua	portata acqua di raffreddamento t/h	0,3
Potenza all'albero KW	≤8,5	Velocità del motore giri/min	485
Motore	11kw - 12 poli 380V50Hz dIIBT4
Dimensione contorno mmXmmXmm	*220015001750*	Peso unitario T	1.5
Dimensioni entrata/uscita mm	Inter 11/2" Esterno 11/2"	Interfaccia dell'acqua dentro e fuori	1 "
Modalità di guida	Accoppiamento diretto
Il materiale è parzialmente in contatto con il gas	Corpo, albero motore	ghisa
	Valvola del gas , tubo e refrigeratore	acciaio inossidabile
	Anello pistone, anello guida	politetrafluoroetilene riempito
Oggetto della fornitura	Motore principale, motore, dispositivo di raffreddamento, armadio di controllo, telaio montato su skid, filtro di aspirazione dell'aria, valvola di sicurezza, flangia di corrispondenza dell'uscita, file casuale, ecc.
Altre questioni che richiedono attenzione	1, marca del motore: Sianda. Grado di efficienza energetica del motore: > motore di grado 8 senza divisione del grado di efficienza energetica 2, lo stelo del pistone è sigillato con azoto per fornire continuamente azoto. 3, valvola di sicurezza: Yongyi. Valvola a sfera pneumatica: KOSO (utensili Wuxi) 4, compressore contenente separatore di liquido e serbatoio stabilizzatore, compressore senza recipiente a pressione. 5, elettrico e vernice hanno requisiti speciali. I dati della colonna sono per riferimento dell'utente
