descrizione
Introduzione alla produzioneione

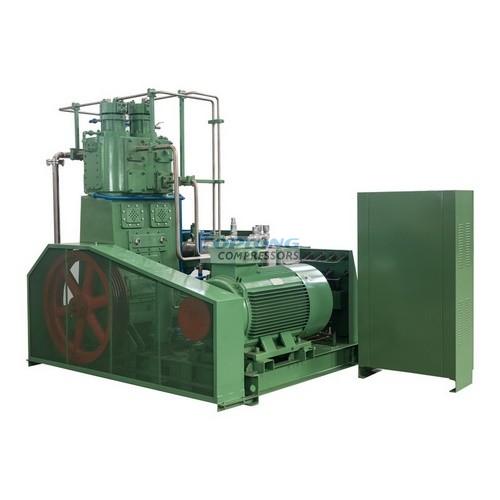

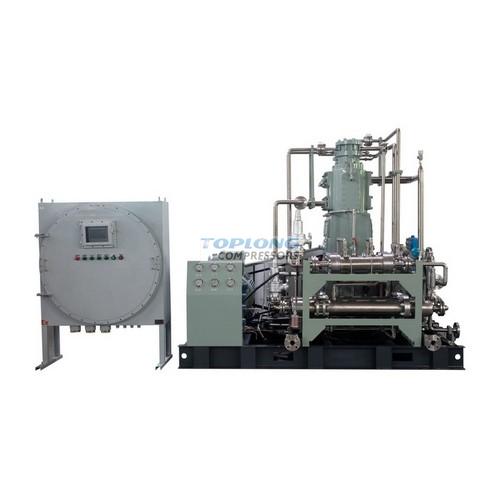

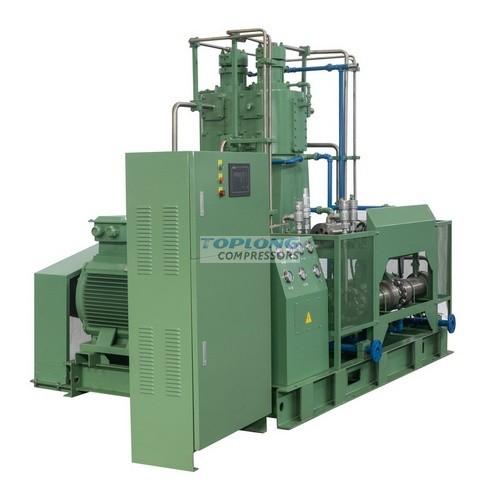

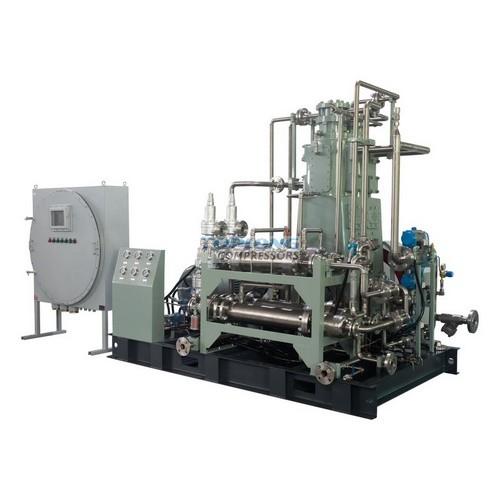

Questo compressore è un compressore per gas senza olio. Durante il funzionamento, il mezzo di gas compresso è sempre pulito e privo di olio, adatto a scenari di utilizzo che richiedono un aumento della pressione di aspirazione. Può funzionare ininterrottamente 24 ore su 24, con intervalli di manutenzione fino a 4000-6000 ore.
Caratteristiche di questo compressore
Adottando la compressione verticale del cilindro, il cilindro è perpendicolare al piano orizzontale, utilizzando l'energia potenziale del pistone stesso per ridurre il consumo energetico, ridurre i costi di utilizzo e ottenere vantaggi economici significativi. Il metodo di raffreddamento ad acqua garantisce un buon effetto di raffreddamento del compressore ,prolungando efficacemente la durata delle parti vulnerabili più importanti. L'ingresso è dotato di protezione per bassa pressione di ingresso, l'estremità di scarico è dotata di protezione per alta pressione di scarico e anche la protezione per temperatura di scarico è elevata. Ogni livello è dotato di valvola di sicurezza e display della temperatura. Se la temperatura e la pressione sono eccessive, il sistema emette un allarme e si spegne per garantire un funzionamento sicuro. Nella parte inferiore del compressore è presente una posizione per il carrello elevatore, che può essere facilmente trasferito al cantiere.
Ecco i dati tecnici del nostro compressore ad azoto senza olio
|
Progetto e parametri |
|||
|
Medio |
Azoto |
Quantità |
1 |
|
Pressione in ingresso MPa （G ） |
1.0 |
Temperatura di ingresso ℃ |
0 ~ 35 |
|
Pressione di scarico Mpa ( G ) |
6.5 |
Temperatura di scarico (dopo il raffreddamento) ℃ |
≤55 |
|
Portata Nm 3 / h |
300 (Interpressione = 1,0 MPa ) |
Corsa pistone mm |
120 |
|
Modello |
ZW-300/10-65 |
Serie compresse |
2 |
|
Tipologia strutturale |
Tipo a pattino verticale con pistoni alternativi |
Numero di cilindri |
4 |
|
Velocità dell'albero motore giri/min |
400 ※ |
Voltaggio V |
380V50Hz |
|
Metodo di raffreddamento |
raffreddamento ad acqua |
Portata acqua di raffreddamento t/h |
3.8 |
|
Potenza all'albero KW |
30 |
Velocità del motore giri/min |
1460 |
|
Motore |
37kw 380V50Hz ※ |
||
|
Dimensioni esterne mmXmmXmm |
L2500×L1750×H2250 ※ |
Peso unitario T |
3,0 ※ |
|
Dimensioni interfaccia mm |
Inter DN40/ Esterno DN20/acqua di raffreddamento DN40 |
||
|
Modalità di guida |
trasmissione a cinghia |
||
|
Materiale principale |
Corpo, diapositiva |
ghisa |
|
|
|
Anello pistone, riempitivo |
politetrafluoroetilene riempito |
|
|
|
Valvola del gas, testata |
acciaio inossidabile |
|
|
Fornitura di ambito materiale |
Motore principale, motore, radiatore, pompa dell'olio, telaio montato su skid, armadio di avviamento, filtro di aspirazione dell'aria, strumenti primari e componenti di controllo, valvola di sicurezza, attrezzi speciali, flangia di abbinamento per importazione ed esportazione, documenti casuali, ecc. |
||
|
Altre questioni che richiedono attenzione |
1 、L'utente dell'olio lubrificante è auto-fornito 2 、※I dati della colonna sono solo per riferimento dell'utente |
||
