Compressore CNG stabile per energia pulita da 25 MPa per auto

Compressore CNG stabile per energia pulita da 25 MPa per auto

Denominazione iupac：V-250

lavoro pesante

progettazione portatile

45-60 giorni ETD

design compatto

descrizione

Compressore per bombole di riempimento di gas naturale ad alta pressione da 25 MPa:

L'attrezzatura principale della stazione di rifornimento GNC è composta da un'unità di compressione, un dispositivo di misurazione, un dispositivo di purificazione ed essiccazione del gas, un dispositivo di stoccaggio del gas, una piastra di controllo della sequenza di carica, una colonna di riempimento del gas e una macchina per la vendita del gas. In base alle diverse funzioni, può essere suddiviso in tre tipologie: stazione standard, stazione di servizio e stazione di servizio. La stazione tipo preleva il gas direttamente dalla rete dei gasdotti. Dopo una serie di processi come il sistema di pretrattamento, compressione e stoccaggio, vende il gas. Macchina per rifornire l'auto O

Oltre alla funzione della stazione standard, la stazione di rifornimento CNG carica anche il gas naturale compresso nel semirimorchio (semirimorchio) per il trasporto di gas ad alta pressione attraverso la colonna di riempimento dell'aria situata nella stazione e lo trasporta a la sottostazione di rifornimento per rifornire l'auto. Allo stesso tempo, come efficace complemento al trasporto del gas attraverso il gasdotto, nelle città di piccole e medie dimensioni lontane dal gasdotto, il semirimorchio può essere utilizzato per trasportare il gas naturale compresso in città tramite trasporto stradale, dopo aver regolato la pressione nella rete dei gasdotti, ai residenti e ad altri. Gli utenti del gas forniscono gas.

La stazione di rifornimento CNG riceve il gas naturale compresso dalla stazione madre di rifornimento situata nel luogo dove la rete di metanodotti non è arrivata, e ricarica il veicolo attraverso la macchina venditrice di gas attraverso il processo di stoccaggio e compressione.

Introduzione alla struttura

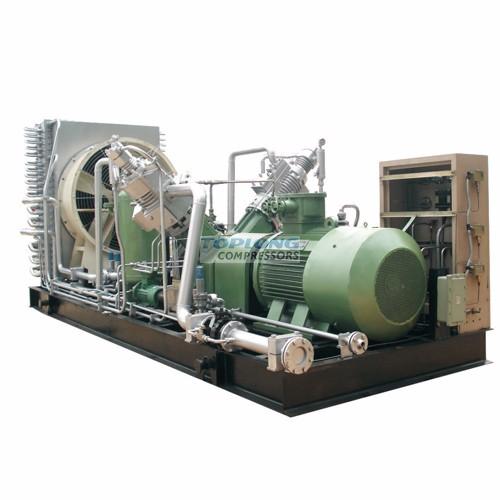

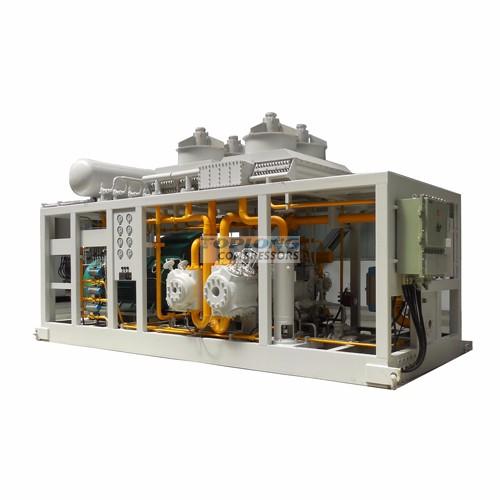

Il compressore del gas naturale è del tipo a pistoni alternativi. Può essere diviso in due tipologie: base e non base. L'intera macchina è composta principalmente da parte fissa e parte mobile. La parte fissa è composta da una fusoliera, un corpo centrale, una testata, un cilindro, un blocco cilindri e simili. La parte mobile è composta da un albero motore, una biella, una traversa, un pistone, una valvola del gas e simili, ed è dotata di un tubo e di un sistema di azionamento dello strumento. Il compressore del sistema è dotato di un dispositivo di purificazione in grado di fornire agli utenti gas naturale purificato ad alta pressione. L'attrezzatura può essere trasformata in cabina nuda, montata su skid o insonorizzata.

Descrizione delle prestazioni del compressore

Introduzione da parte dell'azienda della società austriaca LMF, della tecnologia tedesca Mannesmann Demag e dell'affidabilità del prodotto. Le parti soggette ad usura come la valvola del gas e l'anello del pistone sono realizzati da prodotti austriaci HOERBIGER e hanno una durata di oltre 8000 ore.

L'avvio graduale consente al compressore di avviarsi e arrestarsi frequentemente. Ampia gamma di prese d'aria, ampia gamma di adattamenti.

La struttura complessiva dell'armatura, bassa rumorosità, facile installazione in città, risparmio di investimenti.

Sistema di controllo PLC Siemens, alto grado di automazione.

È possibile selezionare il raffreddamento ad aria e il raffreddamento ad acqua.

Caratteristiche del compressore della stazione di rifornimento del gas:

1. Intervallo di importazione: 3,0 ~ 20,0 MPa

2. Capacità di elaborazione 400Nm@/h~2200Nm@/h

3, i componenti di base vengono introdotti nella produzione della licenza di produzione della serie Germania Demag V

4, utilizzando la prima tecnologia di progettazione della presa d'aria segmentata domestica

5, struttura completa di raffreddamento ad aria

6, ben blindato, con involucro insonorizzato, rumore 75@bd (A)

7, controllo intelligente completamente automatico, possono raggiungere incustodito

Compressore metano ad alta pressione da 25 MPa per i dati tecnici del compressore per il riempimento di bottiglie come segue

S/N	Modello del compressore	Pressione di aspirazione	Pressione di scarico	Portata del compressore	Potenza del motore
S/N	Modello del compressore	(MPa)	(MPa)	(Nm.h)	(kW)

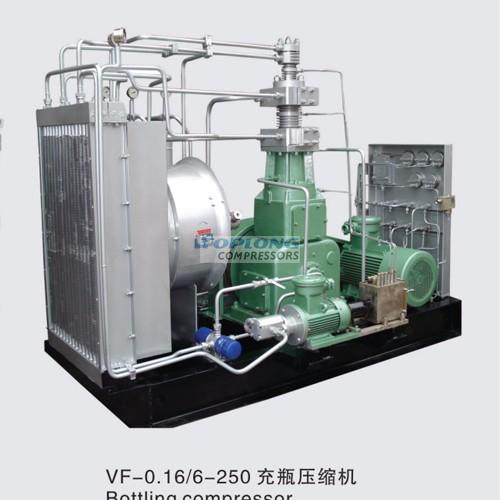

1	ZF-0.16/6-250	0,6	25	68	22
2	VF-1.5/2-250	0,2	25	270	75

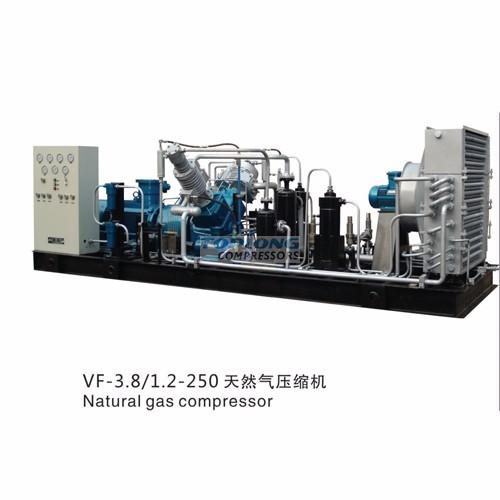

3	VF-3.8/1.2-250	0,12	25	500	110
4	V-0,78/(4-8)-250	0,4-0,8	25	400	75
5	V-1.5/7-250	0,7	25	720	110
6	VF-0,8/16-250	1.6	25	816	110
7	W-5/250	Atmosfera	25	280	75
8	W-1 0/250	Atmosfera	25	560	160
9	W-5/0.2-250	0,02	25	360	90
10	W-4.75/1-250	0,1	25	570	132
11	W-5.4/0.56-250	0,056	25	505	132
12	V-2.1/1-250	0,1	25	250	75
13	V-3.2/1-250	0,1	25	380	90
14	W-5/2-250	0,2	25	900	185
15	WF-3.6/2-250	0,2	25	650	160
16	W-4/2.5-250	0,25	25	840	200
17	V-1.5/3-250	0,3	25	360	75
18	V-2/3-250	0,3	25	480	90
19	V-2.5/3-250	0,3	25	600	132
20	VF-2.5/4-250	0.4	25	600-900	160
21	W-4/(3-4)-210	0,3-0,4	25	960-1200	220
22	W-4/4-250	0.4	25	1200	220
23	V-1.95/5-250	0,5	25	700	132
24	VF-2.8/5-200	0,5	25	1008	185
25	V-4/5-250	0,5	25	1440	250
26	W-3/6-250	0,6	25	1260	220
27	V-1.5/7-250	0,7	25	720	110
28	VFD-2/7-250	0,7	25	960	160
29	W-2/8-210	0,8	21	1080	160
