Princípio de operação comum do compressor de hidrogênio

  Como o principal equipamento central da estação de hidrogenação, a demanda do mercado de compressores de hidrogênio aumenta gradualmente com o boom da construção da estação. Atraiu a atenção do upstream e downstream da cadeia industrial. No processo de projeto e construção da estação de hidrogenação, fazer o plano de processo e selecionar o equipamento de processo apropriado pode desempenhar um papel vital na aceleração do progresso da construção da estação de hidrogenação e controlar razoavelmente o custo da construção.

  Atualmente, o processo primário das estações de hidrogenação domésticas é baseado no modo de armazenamento e transporte de hidrogênio gasoso de alta pressão, e o principal suprimento de hidrogênio pelo gerente estrangeiro da estação e trailer. Reboque de tubo do ministro das Relações Exteriores da estação para processo de estação de hidrogenação de armazenamento de hidrogênio gasoso de alta pressão, o trailer de tubo longo irá 20MPa de hidrogênio do hidrogênio para a unidade de produção da estação fixa, através da máquina de aperto da estação de hidrogenação descarregando hidrogênio para o tanque de armazenamento de hidrogênio de alta pressão da estação, hidrogenação de veículos, trailer de tubo longo ou saída de hidrogênio do tanque de armazenamento de hidrogênio, através do enchimento da máquina de hidrogenação para a garrafa de armazenamento de hidrogênio do carro com célula de combustível.

  Atualmente, os níveis de pressão de garrafas de armazenamento de hidrogênio de veículos mais amplamente utilizados no mundo são principalmente 35 MPa e 70 MPa. Alto nível de pressão de projeto do nível de pressão de armazenamento de hidrogênio do veículo correspondente, além do uso de reboque de tubo longo como instalações de armazenamento de hidrogênio móvel de 20 MPa, estação de hidrogênio de carro de célula de combustível de hidrogênio de 35 MPa, a alta pressão de armazenamento de hidrogênio fixo é geralmente 45 MPa, estação de hidrogênio de carro de célula de combustível de hidrogênio de 70 MPa, a alta pressão de armazenamento de hidrogênio fixo é geralmente 90 MPa.

  O princípio de operação, composição, características e vantagens e desvantagens das máquinas de aperto de barreira tradicionais, de pistão de acionamento líquido, de íons e de barreira de acionamento líquido novo nas máquinas de aperto de hidrogênio comuns.

  Máquina de austeridade do tipo alienação tradicional

  O princípio de operação

  O compressor de hidrogênio é uma máquina de aperto reciprocante para apertar e transportar gás no cilindro. O afastamento é preso pela cabeça da membrana do lado do gás e pela cabeça da membrana do lado do óleo ao longo da periferia, e o afastamento é acionado por pressão mecânica ou hidráulica no cilindro, de modo a realizar o aperto e o transporte do gás.

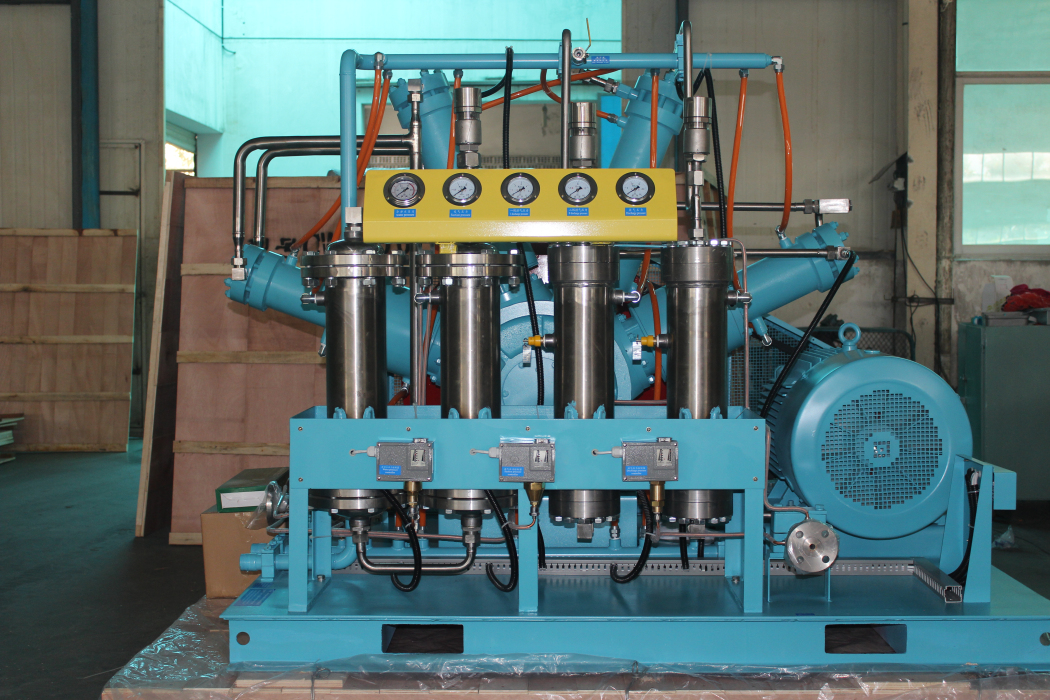

  Para entender melhor o princípio de operação do compressor de hidrogênio, a figura a seguir mostra o arranjo típico da máquina de aperto, incluindo motor, cárter, sistema hidráulico e cabeçote de membrana.

  Escopo de fornecimento

  Motor, polia, cárter, mecanismo de biela da manivela, pistão, cabeça de membrana do lado do óleo, membrana, composição número um da membrana do lado do gás;

  Característica

  Com o diafragma para bloquear completamente o óleo e o gás, pode garantir a pureza do gás, boa vedação, taxa de aperto de estágio único;

  Vantagem

  Sem poluição, para garantir o processo de aperto de hidrogênio limpo;

  Boa vedação, adequada para gases inflamáveis, explosivos e outros riscos de aperto;

  Grande taxa de aperto, simplesmente atinge baixa admissão, alto escape; aperto isotérmico combinado com resfriamento integrado, baixa temperatura de escape;
