Solução para posto de abastecimento de GNC

Descrição

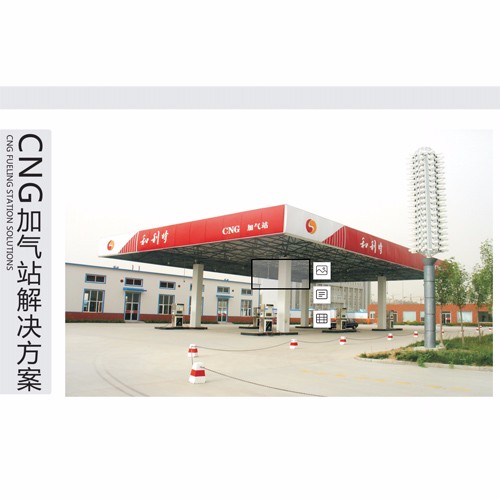

Resumo dos postos de abastecimento de GNC
O equipamento principal do posto de abastecimento de GNC é composto por uma unidade compressora, um dispositivo de medição, um dispositivo de purificação e secagem de gás, um dispositivo de armazenamento de gás, um painel de controle de sequência de carga, uma coluna de enchimento de gás e uma máquina de venda de gás. De acordo com as diferentes funções, pode ser dividido em três tipos: posto padrão, posto de gasolina e posto de gasolina.
O posto padrão pega o gás diretamente da rede de gasodutos e, após uma série de processos, como sistema de pré-tratamento, compressão e armazenamento, o veículo é reabastecido pelo vendedor de gás.
Além da função do posto padrão, o posto de abastecimento de GNC também carrega o gás natural comprimido no semirreboque de transporte de gás de alta pressão (semirreboque) por meio da coluna de enchimento de ar instalada no posto e o transporta para a subestação de reabastecimento para reabastecer o carro. Ao mesmo tempo, como um suplemento eficaz para a transmissão de gás por gasoduto, em cidades de pequeno e médio porte distantes do gasoduto de gás natural, o semirreboque pode ser usado para transportar gás natural comprimido para a cidade por transporte rodoviário, após o ajuste de pressão na rede de gasodutos, para moradores e outros. Os usuários de gás fornecem gás.
A subestação de reabastecimento de GNC é construída em um local onde a rede de gasodutos de gás natural ainda não chegou e recebe o gás natural comprimido transportado da estação-mãe de reabastecimento pelo semirreboque. Após os processos de armazenamento e compressão, o CMA é usado para reabastecer o veículo.

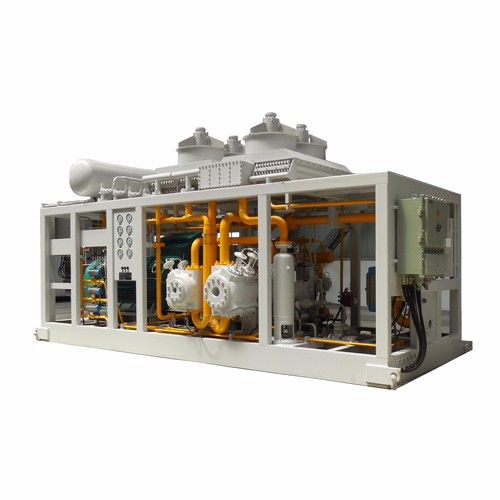

O compressor de garrafa de enchimento de gás natural desenvolvido por nossa empresa é projetado com componentes avançados e confiáveis e métodos de design avançados. Os principais componentes (anel de pistão, válvula de gás, etc.) usam os produtos da marca mundialmente famosa HOERBIGER, que tem alta eficiência, alta confiabilidade, alto grau de automação, longa vida útil das peças de desgaste, baixa vibração, baixo ruído, operação e manutenção. Conveniente e outros recursos. O produto é usado principalmente para compressores de gás natural para estações-mãe e subestações de reabastecimento. O fornecimento de gás é de 300 Nm/h a 1000 Nm/h, a pressão de entrada é de 0,05 Mpa a 2,0 Mpa e a pressão de exaustão é de 25 Mpa. Pode ser resfriado a ar ou a água de acordo com os requisitos do cliente. A estrutura geral pode ser fixa ou blindada. Pode ser transformado em uma cabine à prova de som.

Dispositivo de desidratação
Descrição do desempenho do dispositivo
A estrutura da torre dupla pode trabalhar continuamente e produzir gás limpo e seco continuamente.
O primeiro degrau da torre de secagem é equipado com um separador gás-líquido de alta eficiência. Ele pode filtrar e separar efetivamente partículas líquidas livres

(sólidas) arrastadas no gás de entrada.
A saída da torre primária é equipada com um filtro de poeira primário. Com uma precisão de filtragem de 1 μm, ele pode remover efetivamente a poluição secundária causada pelo desprendimento do pó adsorvente durante o processo de secagem.
Um manômetro e um termômetro são colocados no alojamento da torre de secagem para indicar visualmente as condições de trabalho, como pressão de trabalho e temperatura de regeneração. As cabeças superior e inferior do invólucro são fornecidas com uma porta de alimentação e uma abertura de descarga para substituição conveniente do adsorvente.O monitoramento do sensor de temperatura multiponto exibe e controla com precisão a saída do aquecedor, a saída do gás de regeneração e a temperatura de saída do resfriador. Os parâmetros de controle são inseridos no processador central do PLC para processamento, e o sistema regenerativo é controlado de acordo com um programa prescrito. Interruptor de proteção contra superaquecimento do aquecedor para evitar a queima a seco do aquecedor e proteger a vida útil do elemento de aquecimento elétrico
O painel do controlador é configurado para regenerar o modo manual e o modo automático, e o modo manual tem precedência.
Sistema de controle de GNC
O sistema de controle é baseado no controlador programável Siemens PLC e tem as funções de monitoramento abrangente da fonte de alimentação, compressor, ambiente de produção e processo.Controle a fonte de alimentação, sistema de partida do motor e equipamento elétrico auxiliar; tenha sobrecarga do motor, proteção contra sobrecorrente, etc.; use o modo de partida suave do motor CA para o motor principal, inicie suavemente, sem impacto no compressor e na rede elétrica, e os requisitos de capacidade da fonte de alimentação são baixos.
Controle e proteção da unidade do compressor: O controle e a proteção da unidade do compressor são a parte central deste sistema. O Siemens PLC é usado para controlar a quantidade analógica do ponto de monitoramento.
Monitoramento ambiental:
Na sala do compressor, a concentração de gás inflamável é monitorada e controlada, e o alarme de superconcentração é automaticamente combinado com o ventilador para garantir a segurança do local de trabalho.
Controle automático de distribuição de gás (controle manual importado ou doméstico): O compressor pode fornecer gás com controle de prioridade automático para os três grupos 髙 e baixo, e o distribuidor de gás adota controle de sequência automática de três níveis baixo, médio e alto para atingir razoável, rápido e eficiente. Otimize a entrega de gás.
Interface homem-máquina - método de controle intuitivo:
O design do sistema que combina o Siemens PLC e o display pode exibir os pontos de monitoramento em todo o fluxograma do processo e processo, e tem as funções de solicitação de informações de alarme de falha;
Salve um certo número de vários tipos de alarmes, informações de desligamento e dados, e você pode consultar os dados acima a qualquer momento.
De acordo com as necessidades dos usuários, o sistema de controle central DCS pode ser selecionado.
O painel de controle de inflação sequencial de GNC é um painel de controle de inflação sequencial montado por componentes importados. A função é fornecer sequencialmente o gás comprimido para cada cilindro independente na ordem do grupo de garrafas de alta pressão, o grupo de garrafas de média pressão e, finalmente, o grupo de garrafas de baixa pressão. Inflado.

Sistema de armazenamento de gás
O poço de armazenamento de gás é composto principalmente de uma cabeça de poço, um poço, uma cabeça superior e inferior e um sistema de esgoto.

O poço de armazenamento de gás subterrâneo adota um design exclusivo de conexão de tubo de aço inoxidável de entrada única, válvula dupla, seguro duplo (um para um) e rosca completa, o que evita as desvantagens de que o proprietário deve descarregar gás natural para substituir a válvula durante o uso, especialmente a parte da cabeça do poço é usada sozinha. Alguns métodos de conexão de três níveis (cabeças, seções curtas de importação e exportação, seções curtas de descarga) tornam este produto mais propício ao uso e manutenção, e fazem os usuários se sentirem econômicos, convenientes e seguros.
Principais parâmetros técnicos e indicadores de desempenho dos produtos da série de armazenamento de gás

Seguro e confiável: longa vida útil, seguro e ecologicamente correto.

Tecnologia avançada: medição automática, de acordo com os requisitos do usuário,

aumenta a função de enchimento de ar manual.

Bonito e prático: fácil de usar, equipado com uma pistola de ar tipo cartucho.
