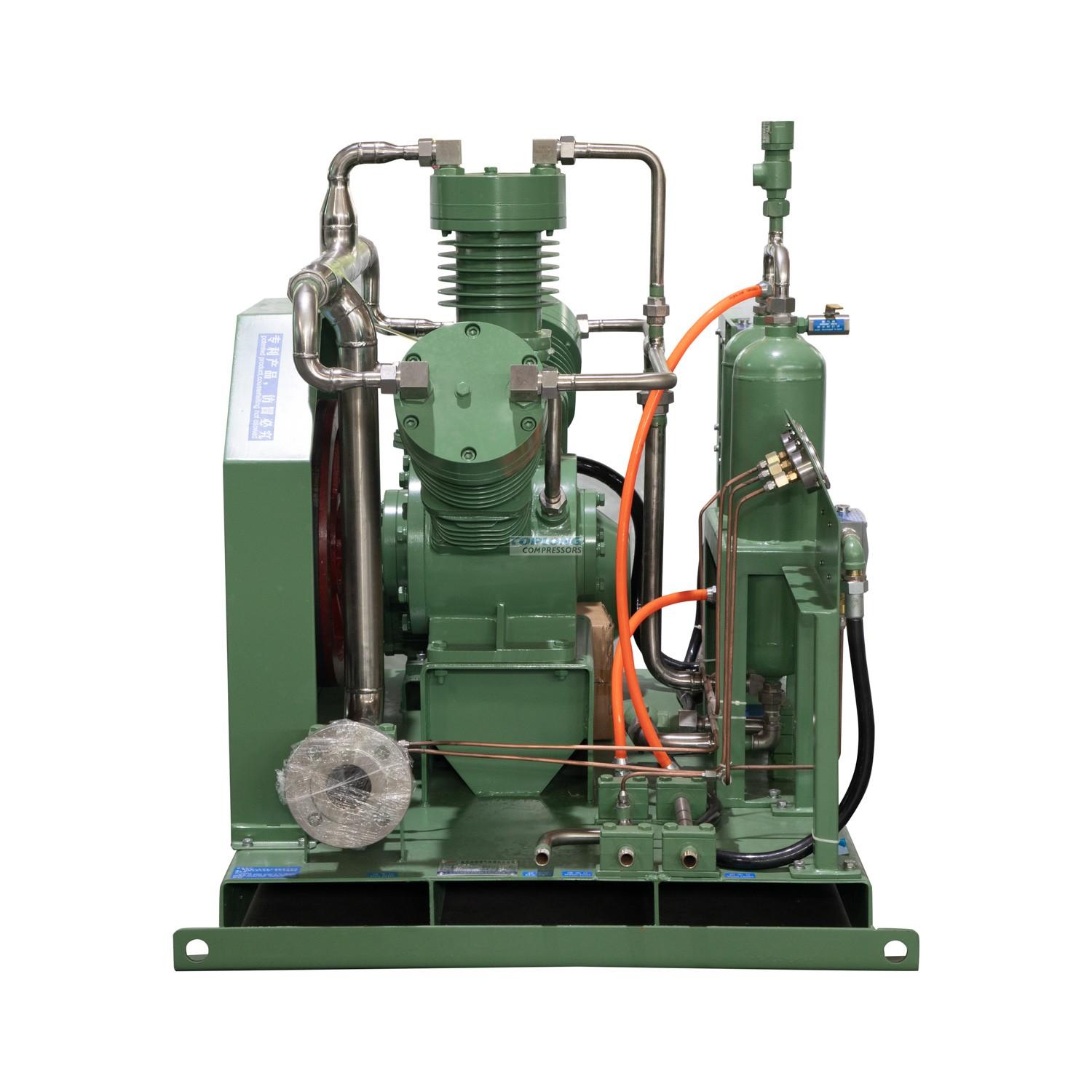

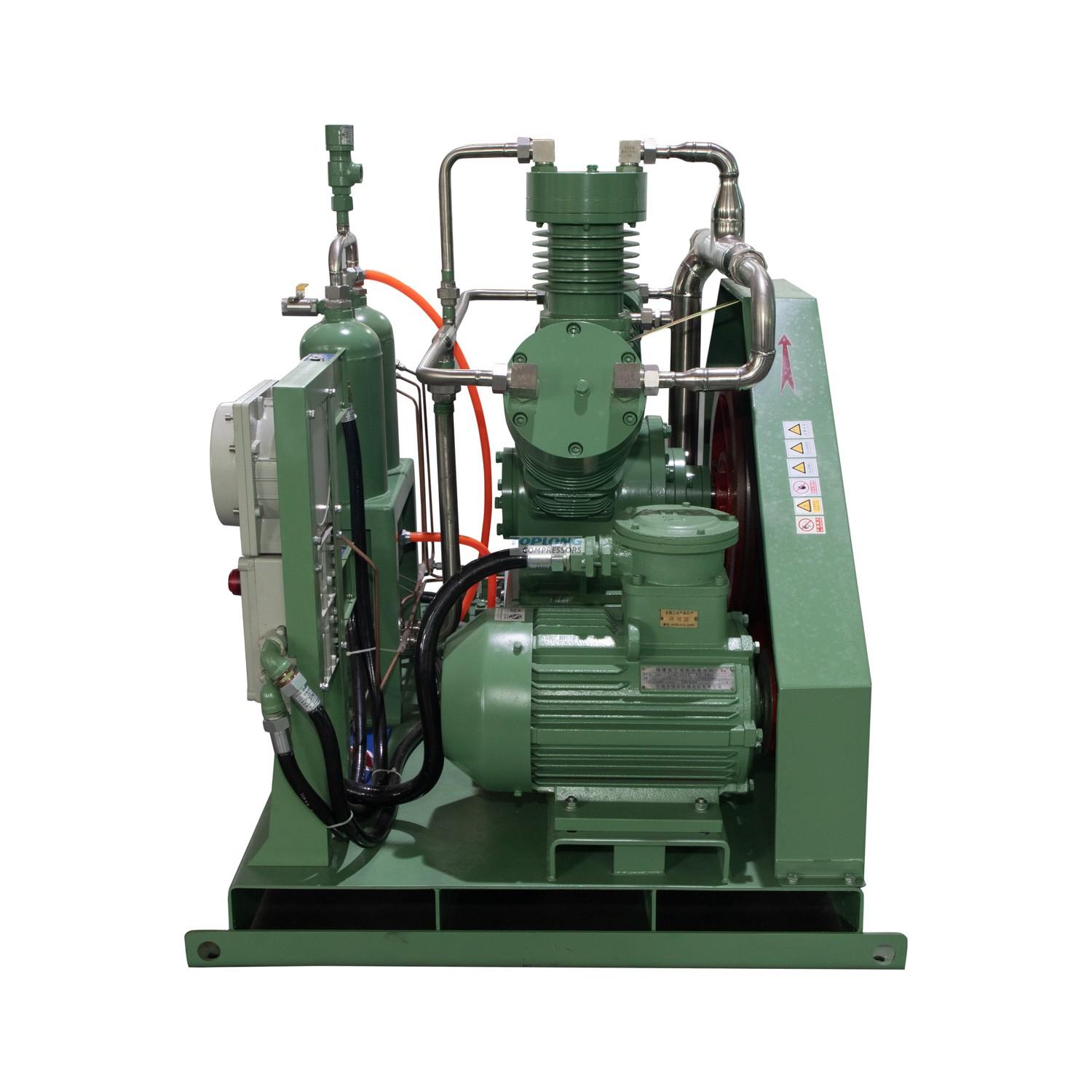

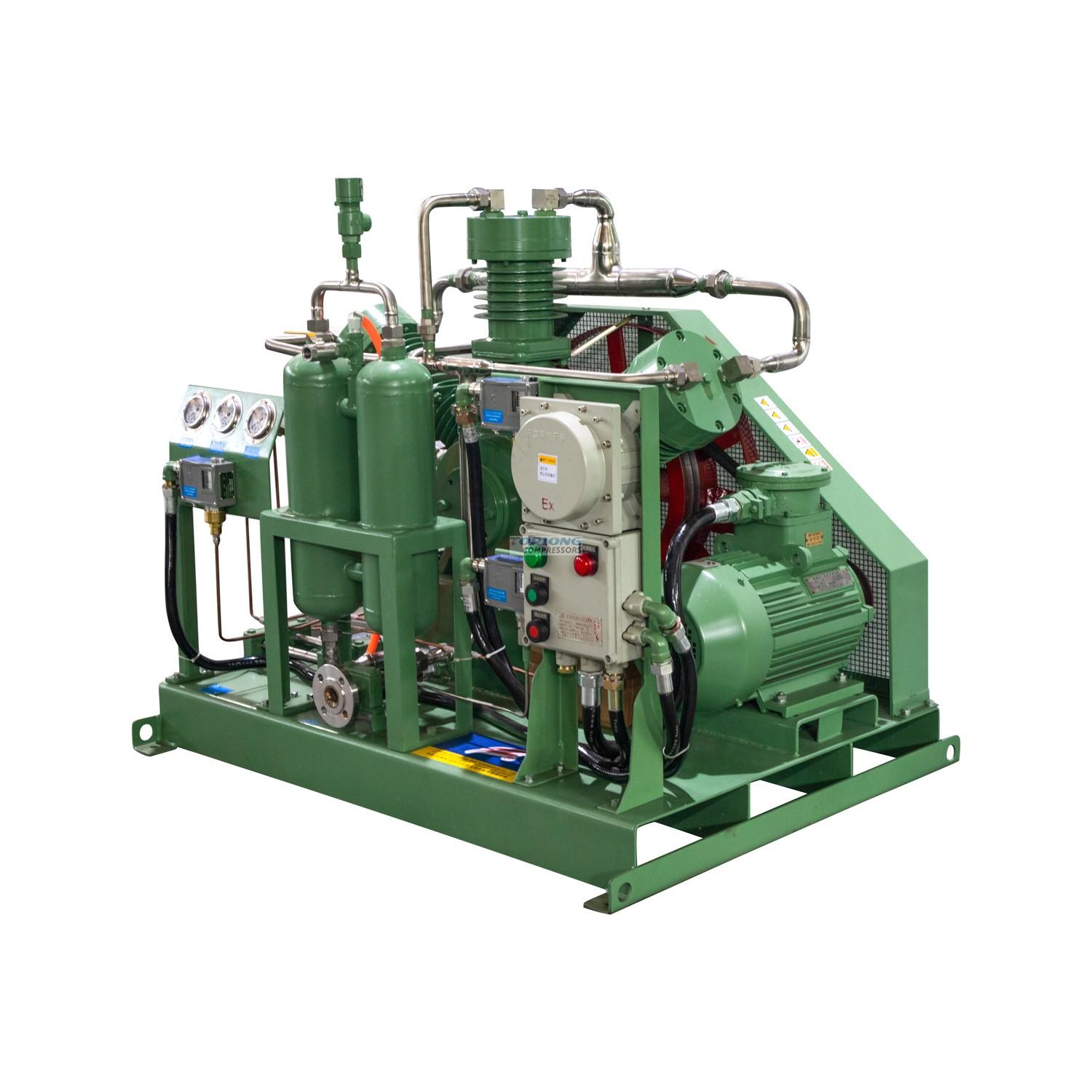

Fabricante de fábrica de alta qualidade Compressor de hidrogênio GHW-5.6/4-200

Fabricante de fábrica de alta qualidade Compressor de hidrogênio GHW-5.6/4-200

Energia CA

Hidrogênio

Motor, Motor, Bomba, Rolamento

220/380/440/50/60HZ/trifásico

Descrição

Princípio de funcionamento do compressor de hidrogênio

A estrutura do compressor de hidrogênio é mais complexa, os componentes mais importantes são cilindro de ferro fundido, luva de cilindro de ferro fundido, cabeçote de cilindro de ferro fundido, virabrequim de ferro fundido, biela, cruzeta (incluindo corrediça da cruzeta), enchimento, pistão (incluindo anel do pistão), anel de óleo de raspagem, biela do pistão de aço inoxidável, válvula de gás de aço inoxidável, etc., além de alguns equipamentos auxiliares, como filtro de gás, tampão, tubulação de óleo lubrificante, etc. Como outros compressores alternativos, o compressor de hidrogênio compreende três processos: sucção, compressão e exaustão. Sob o acionamento do motor, o virabrequim aciona a cruzeta, a biela do pistão e o pistão para frente e para trás no cilindro, e o gás é finalmente descarregado através da válvula de ar sob a compressão do pistão.

Dados técnicos

Projeto e parâmetros
Média	Hidrogénio		Quantidade	1
MPa da pressão do inter (G)	0,4		Temperaturade entrada °C	≤ 40
Pressão de descarga Mpa (G)	20.0		Temperatura de descarga (após o resfriamento) °C	≤ 50
Fluxo volumétrico Nm³/h	5.6		Curso do pistão mm	75
Modelo	GHW-5.6/4-200		Série compactada	3
Tipo estrutural	Lubrificação totalmente isenta de óleo tipo W		Número de cilindros	3
Velocidade do virabrequim r / min	300 ※		Tensão V	380
Método de resfriamento	de resfriamento a água		fluxo de água de resfriamento t/h	0.5
Potência do eixo KW	≤2.4quilowatts		Velocidade do motor r/min	730
Dentro, fora da relação milímetro do gás	*15、M161.5**		Interface de água de entrada e saída mm	15
Motor	3KW 380V 50Hz dII.CT4 ※
Dimensão utline mmXmmXmm	1500X800X1100 ※		Peso unitário T	0,64 ※
Modo de condução	acionamento por correia
O material está parcialmente em contato com o gás	Cilindro de gás	em aço inoxidável
	Válvula de gás	em aço inoxidável
	Tubo, refrigerador	Aço inoxidável, liga de alumínio e aço inoxidável
Escopo de fornecimento	Motor principal, motor, chassi montado em skid, gabinete de partida, filtro de admissão, medidor de máquina frontal e componentes de controle, válvula de segurança, documentos aleatórios, peças sobressalentes aleatórias, etc. (Nota: sujeito ao acordo técnico final).
Outros assuntos que precisam de atenção	Modo de vedação: Selo mecânico. Dica: gás perigoso, os usuários devem fazer um bom trabalho de verificação de segurança diária!
Prazo de entrega	A assinatura do contrato, 50 dias úteis após o pagamento antecipado para a conta
