Compressor de ar de motor diesel de alta pressão 25Mpa

Descrição

O compressor de ar de motor diesel de alta pressão

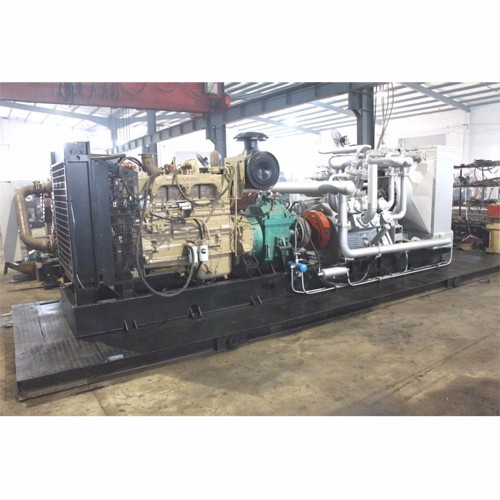

SF-10/250 é usado principalmente para teste de pressão de dutos, linha de varredura, elevação de gás e outros projetos na exploração de petróleo, e também pode ser usado como uma fonte de gás com volume de ar de 10m3/min e pressão ≤25MPa para outros projetos na economia nacional. O carro permite que o usuário diminua o uso. A unidade do compressor é em forma blindada, consistindo de motor principal do compressor, motor diesel, sistema de gasoduto, sistema de refrigeração e sistema de controle.

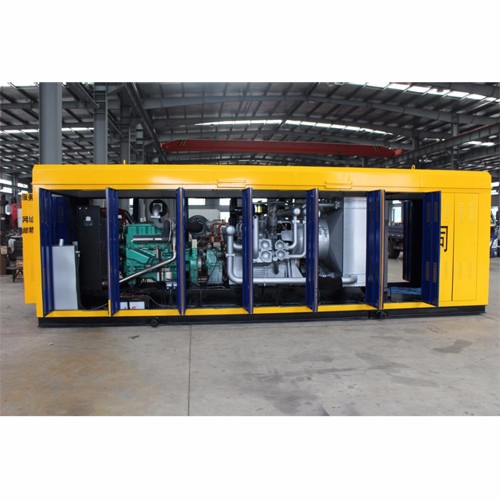

É composto por uma unidade e é montado em todo o corpo e colocado em uma caixa de metal.
O corpo da caixa é feito de uma tampa de metal, a ventilação superior é colocada na parte superior da tampa, a porta de exaustão do motor diesel está localizada fora da tampa e o silenciador de exaustão do motor diesel é montado na parte superior da tampa. Há uma luz dentro da tampa, uma fechadura é disposta na porta e a parte frontal é configurada para operar, a primeira leva à unidade e o gabinete de operação do instrumento é instalado na sala de operação. A parte inferior de todo o conjunto é equipada com um dispositivo de elevação, que deve ter resistência suficiente para garantir as necessidades frequentes de elevação e transporte. Ferrugem e tinta por dentro e por fora. O tamanho geral da unidade é controlado em 7000 × 2200 × 2200 (mm) para atender às condições de transporte rodoviário de caminhões. Uma válvula de retenção é instalada na saída final do gás do compressor, e a porta da válvula de suprimento de ar é uma rosca de tubo de duas polegadas.
O equipamento completo tem desempenho completo, qualidade confiável, fácil operação e alta eficiência de trabalho. É adequado para campo e ambiente de construção hostil (à prova d'água, à prova de poeira e à prova de choque). É um produto de estilo maduro com controle confiável e fácil manutenção.

Parâmetros técnicos principais do equipamento compressor de ar a diesel de alta pressão
1. Meio comprimido: ar
2, modelo: tipo SF-10/250
3, tipo: em forma de leque, resfriado a ar, compressão de quatro estágios, ação simples, pistão alternativo
4, a quantidade de exaustão: 10m3 / min
5, pressão de exaustão (MPa): 25
6, temperatura do ar de admissão (°C): temperatura normal
7, temperatura de exaustão (°C): ≤200 °C
8, curso do pistão: 100 mm
9, velocidade do compressor: 1330r / min
10, série de compressão: quatro níveis de compressão
11, potência do eixo: 173,5 kW
12. Diâmetro do cilindro mm: Nível 1: 260, Nível 2: 140, Nível 3: 70, Nível 4: 35
13, modo de transmissão: redutor de embreagem hidráulica e acoplamento flexível
14. Método de lubrificação: virabrequim, biela e pino do pistão: bomba de óleo lubrificação circulante
Cilindro, pistão: lubrificação por respingo
15, consumo de lubrificante: 350g / h
16. Pressão do óleo lubrificante: 0,15 ~ 0,40 MPa
17, temperatura do óleo lubrificante: ≤ 70 ° C
18, equipado com motor diesel:
18.1 Modelo: NTA855-P400 (Chongqing Cummins)
18.2, tipo: quatro tempos, injeção direta de água de refrigeração
18.3, modo de admissão: superalimentado, intercooler
18.4, número de cilindros: 6
18.5, diâmetro do cilindro / curso: 140/152 mm
18.6, potência máxima / velocidade nominal: 298kW / 1800r / min
18.7, direção do virabrequim: sentido anti-horário (da extremidade do volante)
18.8, modo de partida: partida elétrica DC24V
18.9, governador: governador mecânico
18.10, taxa de consumo de combustível em condições de trabalho nominal: 196+5% g/kW.h
18.11, taxa de consumo de óleo: ≤0,12 g/kW.h

18.12, contrapressão de exaustão: ≤ 5kPa
18.13, velocidade de marcha lenta do motor diesel: 700~750r/min
18.14. Com partida de baixa temperatura.
18.15, peso líquido do motor diesel (kg): cerca de 1350 kg
18.16, dimensões externas (comprimento × largura × altura) mm: ~ 1847 × 1130 × 1587
19, equipado com embreagem de desaceleração hidráulica:
19.1, Modelo: LJ250 (Hangzhou Weihao Clutch Co., Ltd.)
19.2, potência de entrada: ≤227Kw
19.3, capacidade de transmissão nominal: 0,25Kw / r / min
19.4, velocidade de entrada nominal: 1800r/min
19.5, modo de embreagem: embreagem multidisco hidráulica úmida
19.6. Eficiência mecânica: ≥96c/o
19,7, tempo de coleta: ≤ 8S
19,8, pressão de óleo de trabalho: 1,2-1,6Mpa
19,9, a temperatura mais alta do óleo: ≤ 80 ° C
19,10, Dimensões: 985 × 670 × 720
20, as dimensões gerais do compressor (incluindo a tampa mm): ~ 7000 × 2200 × 2200
21. Peso do compressor (kg): ~8500
