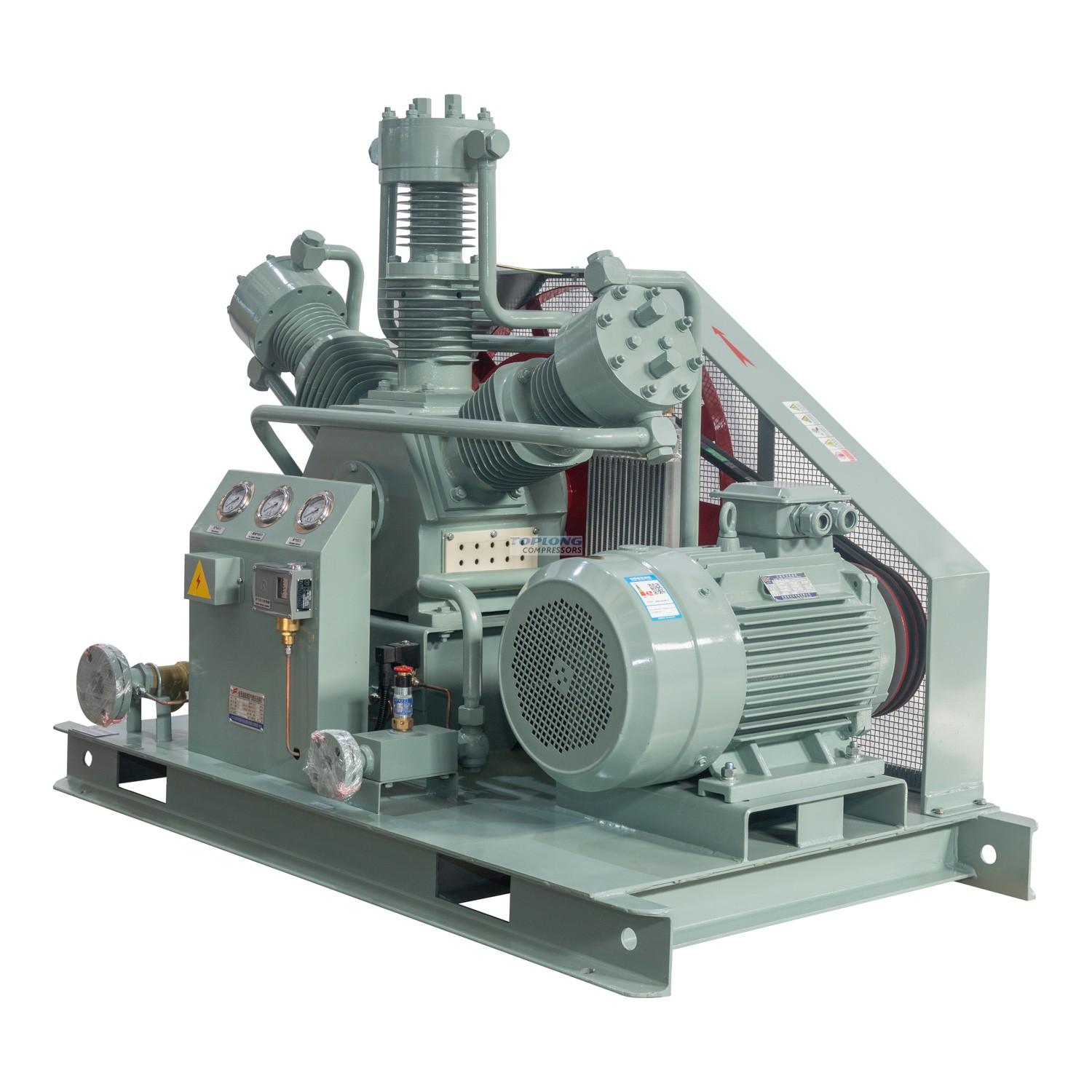

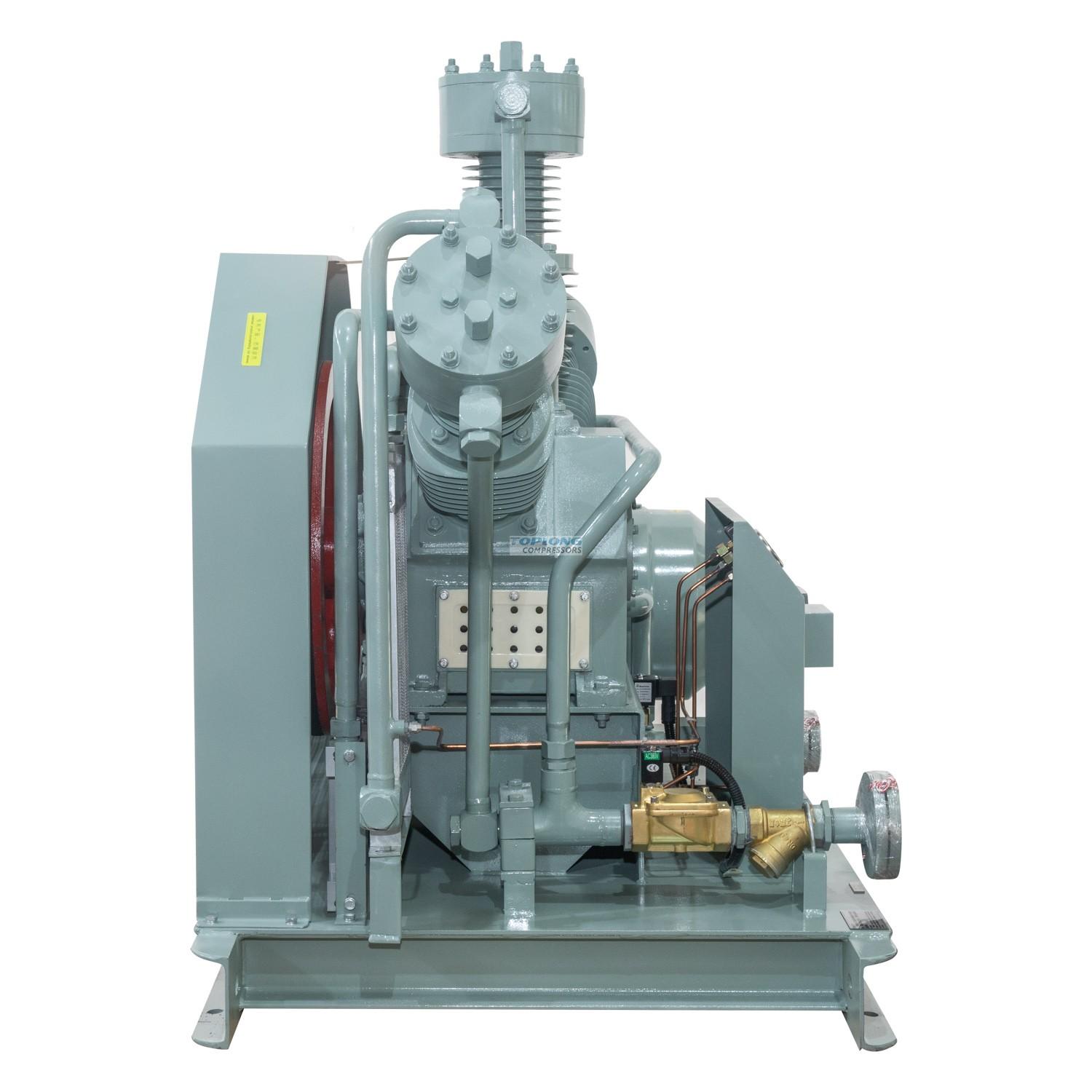

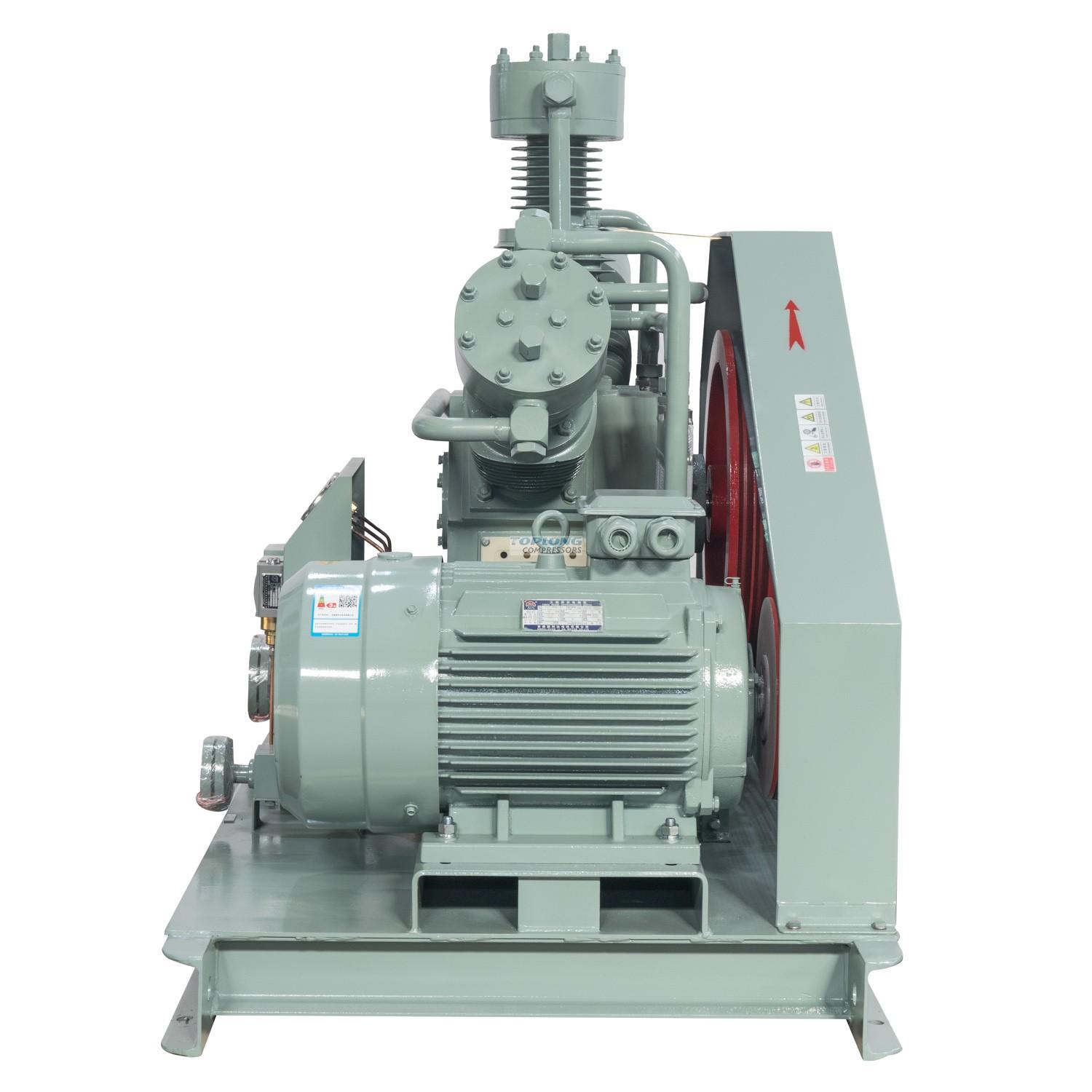

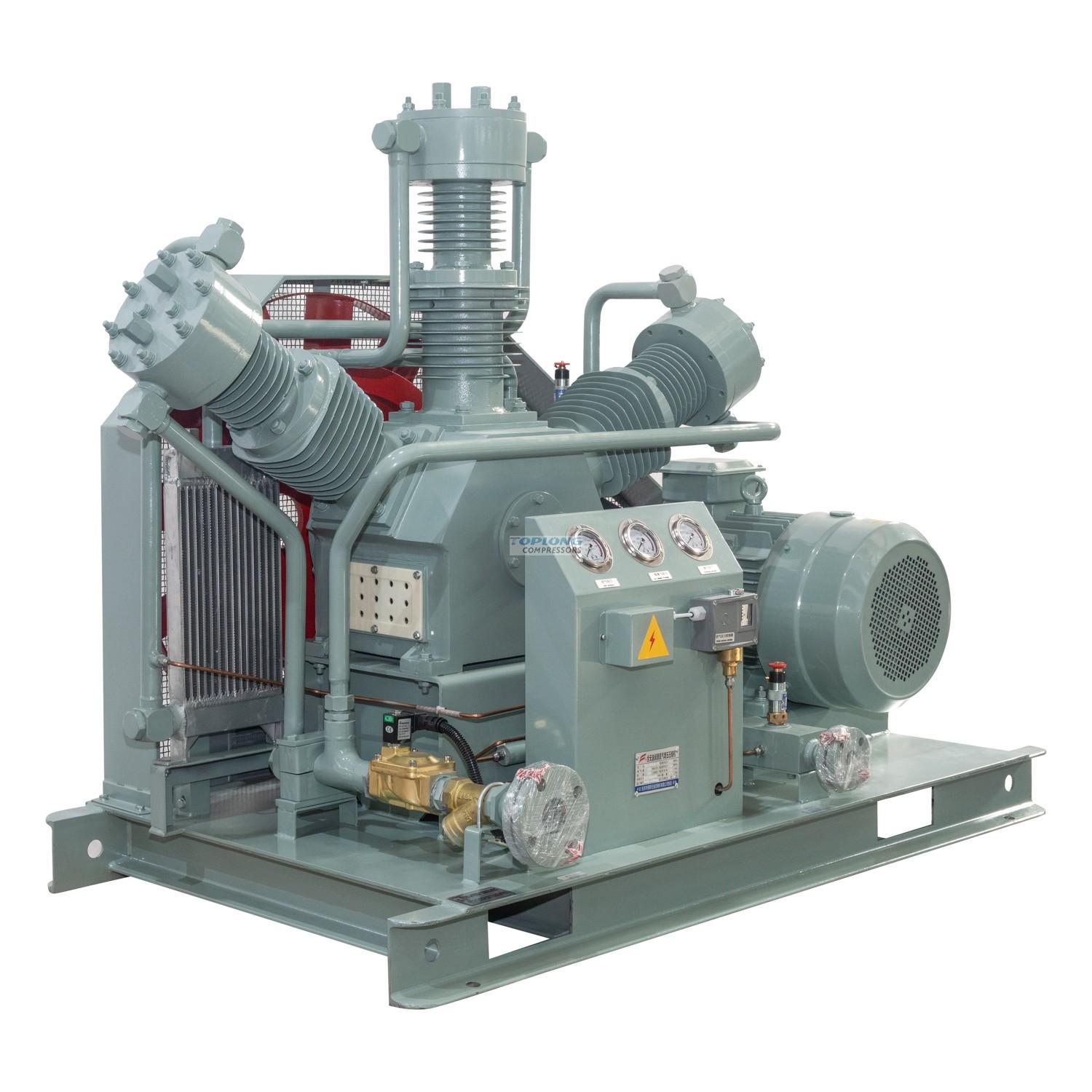

Compressor sem óleo Compressores de nitrogênio GWW-20/5-100

  • transmissão por correia
  • azoto
  • Sem óleo
  • Pistão alternativo tipo skid vertical
    • Compressor de reforço de nitrogénio  , compressor de nitrogénio  , sem óleo
    Consulta on-line Enviar e-mail

    Descrição

    COMPRESSOR DE NITROGÊNIO DE BAIXA PRESSÃO TIPO VW

    Este compressor de nitrogênio é adequado para pressão de entrada de 5-7 barg (70-100 psig), pressão de exaustão de 20-40 barg, sistema de corte a laser de baixo fluxo.

    Características deste compressor

    Ele adota compressão de dois estágios, resfriamento a ar, o que é conveniente de usar e garante um bom efeito de resfriamento do compressor. A entrada é equipada com um controlador de pressão de admissão, a extremidade de exaustão é equipada com um controlador de pressão e cada estágio é equipado com uma válvula de segurança. Se o visor estiver com temperatura excessiva e pressão excessiva, o sistema irá alarmar e parar, garantindo uma operação segura. Há uma posição de empilhadeira na parte inferior do compressor, que pode ser facilmente transferida para o canteiro de obras.


    Aqui estão os dados técnicos do nosso compressor de nitrogênio sem óleo

    项目及参数

    Projeto e parâmetros

    介质

    Média

    氮 气

    Azoto

    数量

    Quantidade

    1

    进气压力 MPa (G)

    Pressão de entrada MPa (G)

    0.5

    进气温度 °C

    Temperaturade entrada °C

    0~35

    排气压力 Mpa (G)

    Pressão de descarga Mpa (G)

    10.0

    排气温度(冷却后)°C

    Temperatura de exaustão

    (Após o resfriamento)

    °C

    ≤55

    容积流量 NM3/h

    Vazão Nm3/h

    20(进气压力=0.5MPa时)

    20 (Inter pressão = 0,5Mpa)

    活塞行程 mm

    Curso do pistão mm

    75

    型号

    Modelo

    GWW-20/5-100

    压缩级数

    Série compactada

    3

    结构型式

    Tipo estrutural

    W型橇装式

    Trenó W montado

    气缸数量

    Número de cilindros

    3

    曲轴转速 r/min

    Velocidade do virabrequim r / min

    440 ※

    电压 V

    Tensão V

    380

    冷却方式

    Método de resfriamento

    水冷

    de resfriamento a água

    冷却水流量 t/h

    Fluxo de água de resfriamento t / h

    0.6

    轴功率 KW

    Potência do eixo kw

    4.5

    电机转速 r/min

    Velocidade do motor r/min

    1440

    电机

    Motor principal

    5.5kw 380V 50Hz 不含电机 ※

    5.5kw 380V 50Hz Não contém motor

    外形尺寸

    Dimensão do contorno mmXmmXmm

    L1400×W850×H1200 ※

    机组重量 t

    Peso unitário T

    0.72 ※

    接口尺寸 mm

    Tamanho da interface mm

    进气DN15/排气DN8/水管DN20

    Ar de admissão DN15 / ar de exaustão DN8 / tubulação de água DN20

    传动方式

    Driven mode

    皮带传动

    acionamento por correia

    主要部件材料

    Material dos componentes principais

    机身、曲轴

    Corpo, virabrequim

    铸铁

    ferro fundido



    活塞

    Pistão

    铝合金/铜合金

    Liga de alumínio / liga de cobre



    气阀

    válvula de ar

    不锈钢

    em aço inoxidável



    活塞环、导向环

    Anel de pistão, anel guia

    填充聚四氟乙烯

    politetrafluoretileno preenchido

    供货范围

    Escopo de fornecimento

    主机、冷却器、启动柜、进气过滤器、安全阀、随机文件等。

    Motor principal, refrigerador, gabinete de partida, filtro de entrada de ar, válvula de segurança, arquivo aleatório, etc.

    其他注意事项

    Outros assuntos que precisam de atenção

    1、轴端机械密封;

    2、※栏数据供用户参考,机器出厂时有出入。

    1, selomecânico da extremidade do eixo;

    2, ※Osdados da coluna são para referência do usuário

    交货期

    Entreguey tempo

    合同签订,预付款到账后 40 个工作日

    Contrato assinado, 40 dias após o pagamento antecipado recebido
