3. Описание

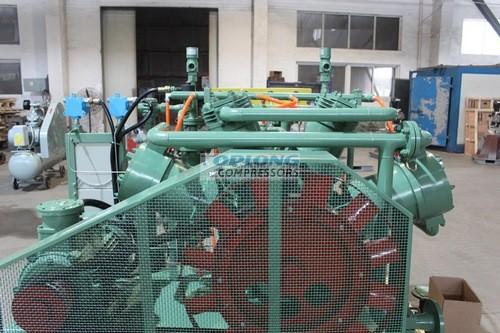

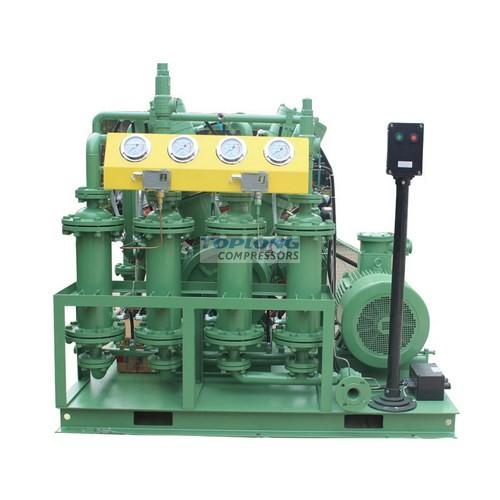

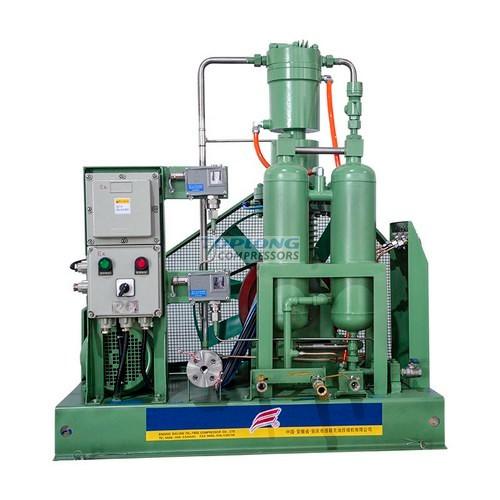

Принцип работы водородного компрессора
Конструкция водородного компрессора более сложная, более важными компонентами являются чугунный цилиндр, чугунная втулка цилиндра, чугунная головка блока цилиндров, чугунный коленчатый вал, шатун, крейцкопфа (включая ползун крейцкопфа), заливная горловина, поршень (включая поршневое кольцо), скребковое масляное кольцо, шатун поршня из нержавеющей стали, газовый клапан из нержавеющей стали и т. Д., В дополнение к некоторому вспомогательному оборудованию, такому как газовый фильтр, буфер, трубопровод смазочного масла и т.д. Как и другие поршневые компрессоры, водородный компрессор включает в себя три процесса: всасывание, сжатие и выпуск. Под моторным приводом коленчатый вал приводит в движение крейцкопф, шатун поршня и поршень туда-сюда в цилиндре, а газ окончательно выводится через воздушный клапан под сжатием поршня.
|
Режим |
рабочая среда |
Давление на входе (МПа, фунт/кв. дюйм изб.) |
давление нагнетания (МПа, фунт/кв. дюйм изб.) |
Мощность Motor.KW |
расход Нм3/ч |
Напряжение |
Способ охлаждения |
|
ХВ-1/5 |
Водород |
атмосфера |
0.5,72 |
0.75 |
1 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
|
ХВ-15/0,5-9 |
Водород |
0.05,7 |
0.9,130 |
3 |
15 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
|
ХВ-20/0.5-9 |
Водород |
0.05,7 |
0.9,130 |
4 |
20 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
|
ХВ-17/3.4-21 |
Водород |
0.34,49 |
2.1,300 |
3 |
17 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
|
ХВ-16/0.5-80 |
Водород |
0.05,7 |
8,1150 |
7.5 |
16 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
|
ГХВ-2/2-150 |
Водород |
0.2,28 |
15,2160 |
1.5 |
2 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
|
ХВ-10/4-200 |
Водород |
0.4,57 |
20,2875 |
4 |
10 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
|
ХД-40/200 |
Водород |
атмосфера |
20,2875 |
22 |
40 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
|
ХВ-50/4-200 |
Водород |
0.4,57 |
20,2875 |
18.5 |
50 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
|
ГХД-50/2-150 |
Водород |
0.2,28 |
15,2160 |
22 |
50 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
|
ХД-120/2-17 |
Водород |
0.2,28 |
1.7,244 |
22 |
120 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
|
ХД-100/0,5-25 |
Водород |
0.05,7 |
2.5,360 |
30 |
100 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
|
ХД-200/3 |
Водород |
атмосфера |
0.3,43 |
30 |
200 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
|
ЖЧ-200/0.8-12 |
Водород |
0.08,11.5 |
1.2,172 |
30 |
200 |
220 В / 380 В / 415 В / 440 В 50/60 Гц |
водяное охлаждение |
