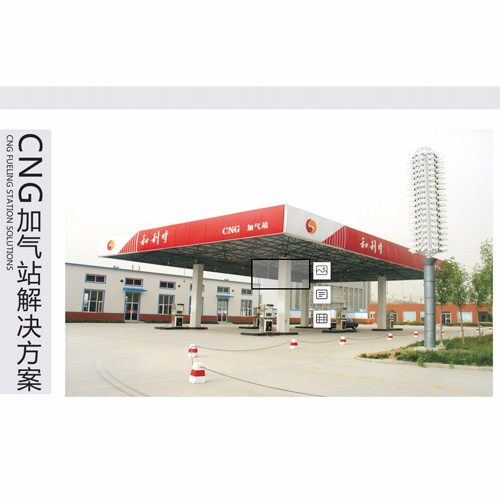

Решение для заправочных станций КПГ

3. Описание

Краткое описание заправочных станций
КПГ Основное оборудование заправочной станции КПГ состоит из компрессорной установки, дозирующего устройства, устройства очистки и осушки газа, устройства хранения газа, пульта управления последовательностью зарядки, заправочной колонки газа и машины для продажи газа. По различным функциям его можно разделить на три типа: стандартная станция, АЗС и АЗС.
Стандартная станция забирает газ непосредственно из сети газопроводов, и после ряда процессов, таких как система предварительной подготовки, сжатие и хранение, продавец газа заправляет транспортное средство.

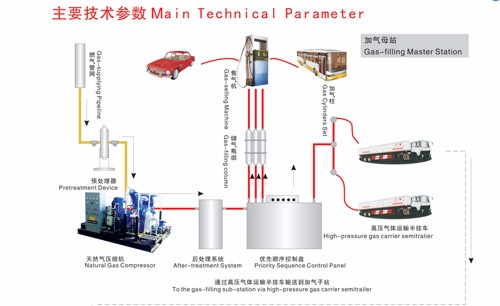

В дополнение к функции стандартной станции, заправочная станция КПГ также загружает сжатый природный газ в полуприцеп (полуприцеп) для транспортировки газа высокого давления через установленную на станции заправочную колонну и транспортирует его на заправочную подстанцию для заправки автомобиля. В то же время, в качестве эффективного дополнения к трубопроводной транспортировке газа, в малых и средних городах, удаленных от газопровода, полуприцеп может использоваться для транспортировки компримированного природного газа в город автомобильным транспортом, после регулировки давления в сети газопроводов, жителям и другим лицам. Газопользователи подают газ.

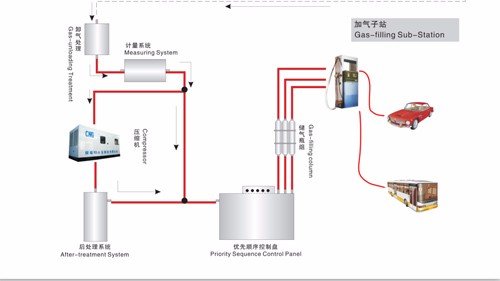

Подстанция заправки КПГ строится в месте, куда еще не подведена сеть трубопроводов природного газа, и принимает сжатый природный газ, транспортируемый с материнской станции заправки полуприцепом. После процессов хранения и сжатия CMA используется для заправки автомобиля.

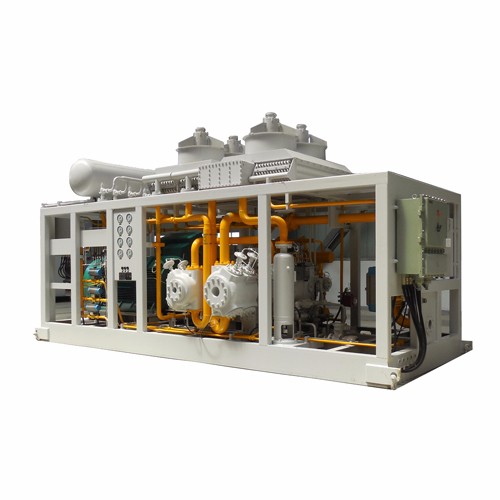

Компрессор для наполнения баллонов природным газом, разработанный нашей компанией, разработан с использованием передовых и надежных компонентов и передовых методов проектирования. В основных узлах (поршневое кольцо, газовый клапан и т.д.) используется продукция всемирно известного бренда HOERBIGER, который отличается высокой эффективностью, высокой надежностью, высокой степенью автоматизации, длительным сроком службы изнашиваемых деталей, низким уровнем вибрации, низким уровнем шума, эксплуатацией и обслуживанием. Удобны и другие особенности. Продукт в основном используется для компрессоров природного газа для заправки материнских станций и подстанций. Подача газа составляет от 300 Нм/ч до 1000 Нм/ч, давление на входе - от 0,05 МПа до 2,0 МПа, а давление на выходе - 25 МПа. Он может быть с воздушным или водяным охлаждением в соответствии с требованиями заказчика. Общая конструкция может быть стационарной или бронированной. Может быть выполнен в звуконепроницаемую кабину.

Устройство
для осушки Описание
характеристик устройства Конструкция двойной башни может работать непрерывно и непрерывно на выходе чистого и сухого газа.
Первая ступень сушильной башни оснащена высокоэффективным газожидкостным сепаратором. Он может эффективно фильтровать и отделять свободные жидкие (твердые) частицы, захваченные входящим газом.
Выходное отверстие первичной опоры оборудовано фильтром первичной очистки от пыли. Благодаря точности фильтрации 1 мкм он может эффективно удалять вторичные загрязнения, вызванные отделением порошка адсорбента в процессе сушки.
Манометр и термометр размещены на корпусе сушильной башни для визуальной индикации условий работы, таких как рабочее давление и температура регенерации. Верхняя и нижняя головки корпуса снабжены подающим отверстием и выпускным отверстием для удобной замены адсорбента.
Многоточечный мониторинг датчика температуры точно отображает и контролирует выходы нагревателя, выход газа регенерации и температуру на выходе охладителя. Параметры управления поступают в центральный процессор ПЛК для обработки, а управление регенеративной системой осуществляется в соответствии с заданной программой. Выключатель защиты нагревателя от перегрева для предотвращения сухого сгорания нагревателя и продления срока службы электрического нагревательного элемента
Панель контроллера настроена на регенерацию ручного режима и автоматического режима, причем ручной режим имеет преимущество.

Система
управления C N G Система управления основана на программируемом контроллере Siemens PLC и имеет функции комплексного мониторинга электропитания, компрессора, производственной среды и процесса.

Управление электропитанием, системой запуска двигателя и вспомогательным электрооборудованием; имеют защиту двигателя от перегрузки, перегрузки по току и т.д.; Используйте режим плавного пуска двигателя переменного тока для основного двигателя, запускайтесь плавно, не влияя на компрессор и электросеть, а требования к мощности источника питания низкие.
Управление и защита компрессорной установки: Управление и защита компрессорной установки являются основной частью этой системы. ПЛК Siemens используется для контроля количества аналогов в точке мониторинга.
Мониторинг окружающей среды:
В компрессорной контролируется и контролируется концентрация горючих газов, а сигнализация сверхконцентрации автоматически комбинируется с вентилятором для обеспечения безопасности рабочего места.
Автоматическое управление газораспределением (импортное или отечественное ручное управление): компрессор может подавать газ с автоматическим приоритетным контролем для трех групп 髙 и низкого уровня, а газораспределительный центр использует низкое, среднее и высокое трехуровневое автоматическое управление последовательностью для достижения разумного, быстрого и эффективного. Оптимизируйте подачу газа.
Человеко-машинный интерфейс - интуитивно понятный метод управления: Конструкция системы,
сочетающая в себе ПЛК Siemens и дисплей, может отображать точки мониторинга во всей технологической схеме и процессе, а также имеет функции подачи информации о неисправностях;
Сохраните определенное количество различных типов аварийных сигналов, информацию и данные об отключении, и вы можете запросить указанные данные в любое время.
В соответствии с потребностями пользователей может быть выбрана центральная система управления РСУ.
Панель управления последовательной накачкой КПГ представляет собой панель управления последовательной накачкой, собранную из импортных компонентов. Функция состоит в том, чтобы последовательноY Подайте сжатый газ в каждый независимый баллон в порядке группы баллонов высокого давления, группы баллонов среднего давления и, наконец, группы баллонов низкого давления. Надутый.

Система
хранения газа Скважина для хранения газа в основном состоит из устья скважины, ствола скважины, верхнего и нижнего напора и канализационной системы.
Подземная скважина для хранения газа имеет уникальную конструкцию соединения с одним входом, двойным клапаном с двойным страхованием (один к одному) и с полной резьбой в трубе из нержавеющей стали, что позволяет избежать недостатков, заключающихся в том, что владелец должен сливать природный газ для замены клапана во время использования, особенно если устьевая часть скважины используется отдельно. Некоторые трехуровневые методы подключения (головки, короткие секции импорта и экспорта, короткие разгрузочные секции) делают этот продукт более удобным для использования и обслуживания, а также позволяют пользователям чувствовать себя экономичными, удобными и безопасными.
Основные технические параметры и эксплуатационные показатели изделий серии ГАЭС

Модель скважины для хранения газа	HQ(AG)-CQJ-02-25	HQ(AG)-CQJ-03-25	HQ(AG)-CQJ-04-25
Срок службы конструкции	25 год	25 год	25 год
Рабочее давление	25 МПа	25 МПа	25 МПа
Глубина одной скважины	500 мин.	5 50 мин.	XOOm
Объем воды из одной скважины	2м3	3м3	4м3
Односкважинное хранение газа	500 Нм3	750 Нм3	1000 Нм3
Номер усталостного цикла	не менее 2,5х104	не менее 2,5х104	не менее 2,5х104
Расстояние между колодцами и колодцами	1,5-2 м	1,5-2 м	1,5-2 м
Высота устья скважины от земли	300-500м	300-500м	300-500м
Наружный диаметр скважинной трубы	4> 177,80 мм	177,80 мм	4> 177,80 мм
Толщина стенки скважины	10,36 мм	10,36 мм	10,36 мм
Импорт и экспорт диаметра труб	022 *25	4>22 025	4>22 025
Диаметр выпускной трубы для сточных вод	12	4>12	4>12
Подключение устья скважины	Одинарный вход и выход, двойная страховка, полное резьбовое соединение

Gas dispenserГазовая колонка
Точное измерение: используется специальный массовый расходомер DAanfoss CNG, импортированный от всемирно известных брендов, который имеет высокую точность измерения и не подвержен влиянию температуры, давления, вязкости и плотности жидкости.
Безопасно и надежно: длительный срок службы, безопасно и экологично.
Передовые технологии: автоматическое дозирование, в соответствии с требованиями пользователя, увеличение функции ручного наполнения воздухом.
Красивый и практичный: прост в использовании, оснащен пневматическим пистолетом патронного типа.

Точность измерения	0,5 КЛАСС	Габаритный размер	920x450x2000 мм, двойная пушка
Ошибка повторяемости	0.25%	Максимальное рабочее давление	25 МПа
электропитание	220±10%. Переменный ток	Фиксированный рабочий стресс	20 МПа
Диапазон одиночных измерений	0~9999.99м3,доллар,х/м3	Искробезопасный выход	5 В, 350 мА постоянного тока; 12, 300 мА.DC
Кумулятивный диапазон измерений	0~999999.99м3, /м3	Температура окружающей среды	-20~+40°C
Относительная влажность воздуха	35%~90%	Взрывозащищенная форма машины	Заводская взрывозащищенность и искробезопасность
Единица измерения	Добавка газа:м3	Маркировка взрывозащищенности	Эксдиб II АТ3
