Испытание газовых труб азотным компрессором высокого давления 35 МПа

3. Описание

Наши азотные компрессоры высокого давления производятся в соответствии со строгими стандартами, чтобы удовлетворить некоторые из самых жестких требований в мире. Благодаря расчетному давлению до 7 280 фунтов на квадратный дюйм компания GreenField справилась с задачами сжатия легких, взрывоопасных газов и токсичных газов. Кроме того, компрессоры HIT используются в тех областях, где требуется поддержание высоких стандартов чистоты.

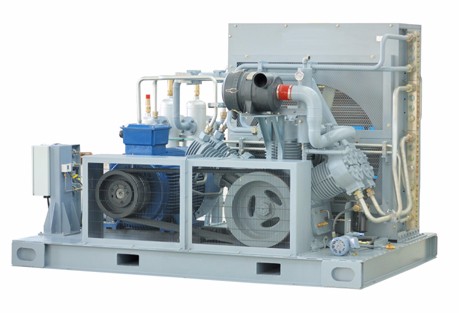

Компрессоры оснащены прочной рамой, предназначенной для тяжелых условий транспортировки компрессора с площадки на площадку. Блок изготовлен из толстой стальной пластины, усиленной элементами конструкции. Стандартные салазки оснащены пазами для вилочного погрузчика для удобства перемещения.

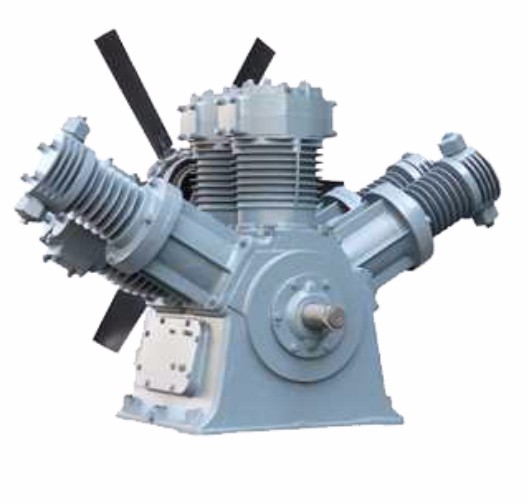

Компрессор представляет собой компрессор магистрально-поршневого типа. Он создан на основе проверенной рамы компрессора для нефтяных месторождений, которая была модифицирована для требований сжатия под высоким давлением. Затем рама оснащается цилиндрами с воздушным охлаждением, что обеспечивает более высокую степень сжатия и лучшую эффективность. Компрессор сбалансирован таким образом, что в большинстве случаев компрессор может работать на резиновой прокладке высокой плотности, и не требует специального фундамента.
К критическим отключениям относятся реле высокой температуры нагнетаемого газа, реле низкого давления масла и реле высокого давления нагнетаемого газа (конечная ступень).


Дополнительное оборудование включает в себя теплообменник с воздушным охлаждением после каждой ступени сжатия (теплообменники с водяным охлаждением доступны в качестве опции), предохранительные клапаны давления после каждой ступени сжатия, все внутренние трубопроводы салазок, охрану персонала над вращающимися компонентами, сепаратор после каждой стадии сжатия и автоматическую систему слива конденсата.

Технические характеристики

компрессора Разработан для достижения максимальной эффективности.

Наши компрессоры оснащены взаимозаменяемыми цилиндрами, головками цилиндров, поршнями и клапанами.
Мы можем предложить компрессоры, изготовленные по индивидуальному заказу для широкого диапазона давления и объема по очень конкурентоспособным ценам.
Работает на низких оборотах, низких степенях сжатия и низких температурах для повышения эффективности и увеличения срока службы.
Не требуется специального фундамента; Компрессоры могут быть установлены на существующих бетонных полах.
Доступны с промежуточными охладителями с воздушным или водяным охлаждением и промежуточным охладителем наддувочного воздуха.
Ряд инновационных функций, предназначенных для повышения эффективности и производительности любой операции сжатия.
Предназначен для обеспечения высокой эффективности объемного сжатия в непрерывном или прерывистом режиме.
Динамическая балансировка для минимизации вибрации.
Создан для надежной работы.
Уникальный картер под давлением восстанавливает все поршневые кольца, что еще больше повышает эффективность сжатия.
Общий унос масла в большинстве случаев составляет всего от 10 до 15 ppm, при этом доступна дополнительная система удаления масла, позволяющая снизить унос масла до 0,001 ppm.
Компрессоры GreenField не требуют внешней принудительной смазки цилиндров.
Внутренние компоненты имеют встроенные направляющие и выравнивание для удобства обслуживания.

В случае системы 2,0 МПа входного давления, расход выхлопных газов составляет 450 Нм/ч и МПа регулируемое давление выхлопа, 35 МПа
Форма установки оборудования, удобная транспортировка.

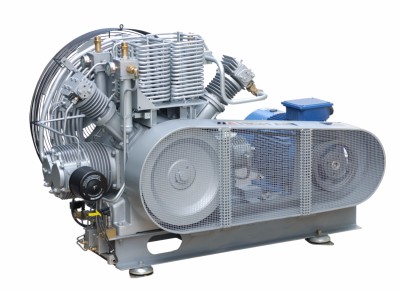

Компрессор приводится в действие двигателем, ременным приводом, а охлаждение компрессора осуществляется воздушным охлаждением.
Использование условий окружающей среды следующее:
Температура 0 C / + 45 C
Влажность < 90%
Угол наклона: поперечный +/-22,5o
Продольный +/-15o
Компрессорный агрегат устанавливается в лом, и все испытания проводятся до того, как завод выйдет из строя.
Сертификация системы качества ISO9001 была получена компанией Han Weir.

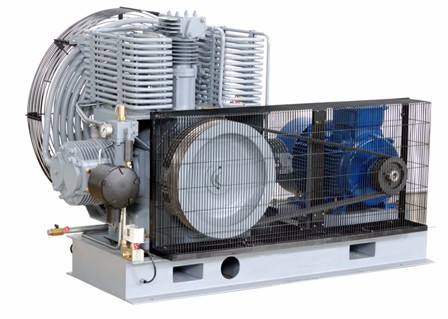

Компрессор приводится в действие двигателем, а ременная передача спроектирована. Шпиндель мотора приводится в движение ремнем для привода коленчатого вала узла компрессора. Шатунный механизм компрессора преобразует вращательное движение коленчатого вала в возвратно-поступательное линейное движение поршня, тем самым сжимая азот. Моторный двигатель и компрессор в основном устанавливаются в основание, имеют компактную конструкцию и удобную транспортировку.

Газовая система
Функция газовой системы в основном заключается в подаче газа к компрессору. После сжатия на всех уровнях компрессора, он вводится к месту использования. Начните от фильтра первой ступени компрессора до конца запорного клапана выпускной трубы последней ступени компрессора. Воздушная система компрессора состоит из впускного фильтра трубы, водоотделителя пара, охладителя, нагнетательной трубы, предохранительного клапана и так далее. Основные характеристики воздушной системы компрессора Han Weir:
Автоматическая дренажная система, может обеспечить лучшую эффективность работы.
Каждый уровень манометра и предохранительного клапана для повышения безопасности работы дополнительно
Выпускной порт снабжен обратным клапаном, улучшающим работу агрегата с лучшим использованием окружающей среды.
В выпускном отверстии температура выхлопа компрессора слишком высока, и отключение защищено.
В выпускном отверстии давление выхлопных газов компрессора слишком высокое, и отключение защищено.

ХГБ7.5-20/350

Параметры компрессора

** Проиллюстрированная производительность основана на измерениях при давлении 1,013 бар Abs и 20 °C. Эксплуатационные допуски будут соответствовать таблицам, проиллюстрированным в ISO1217: 1996
