3. Описание

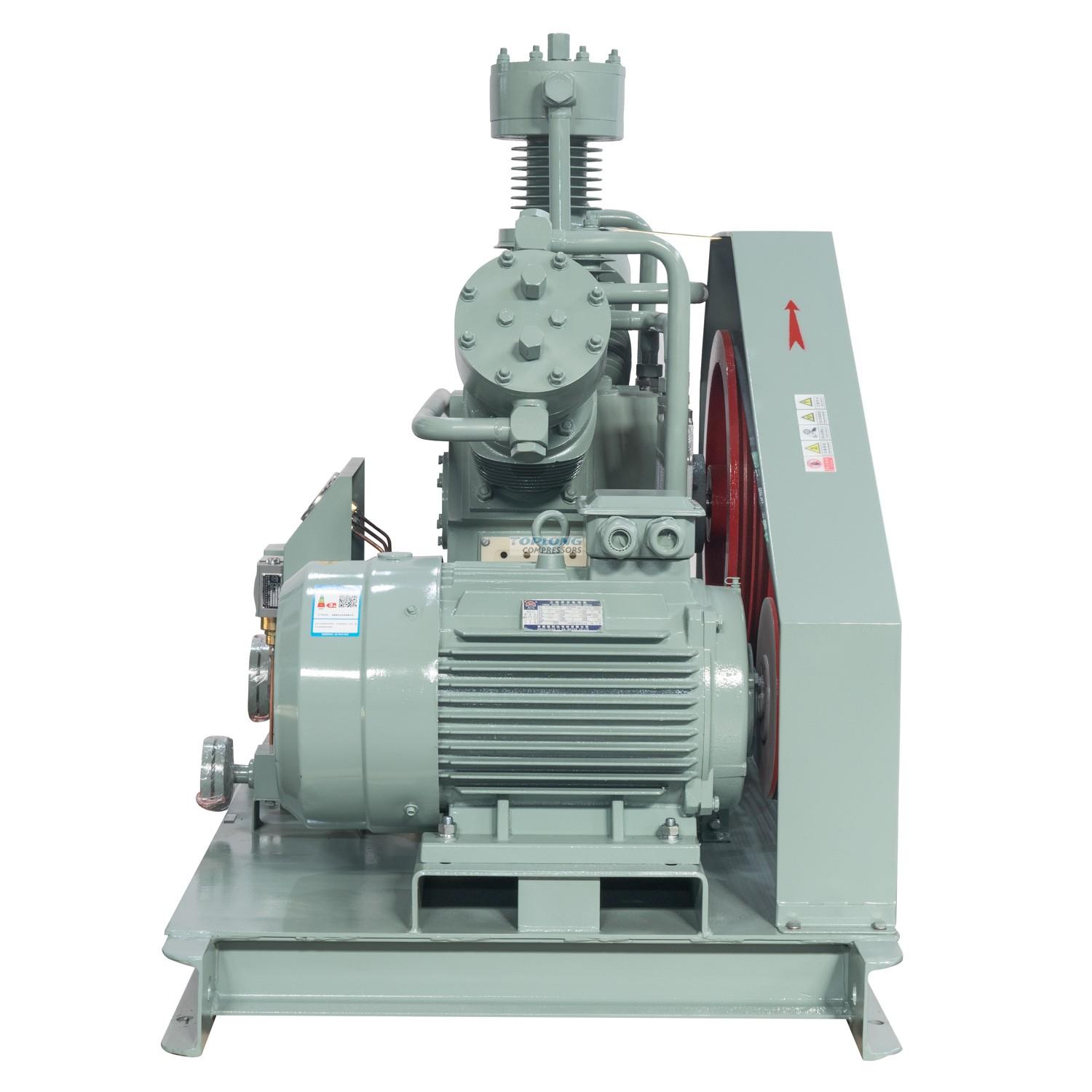

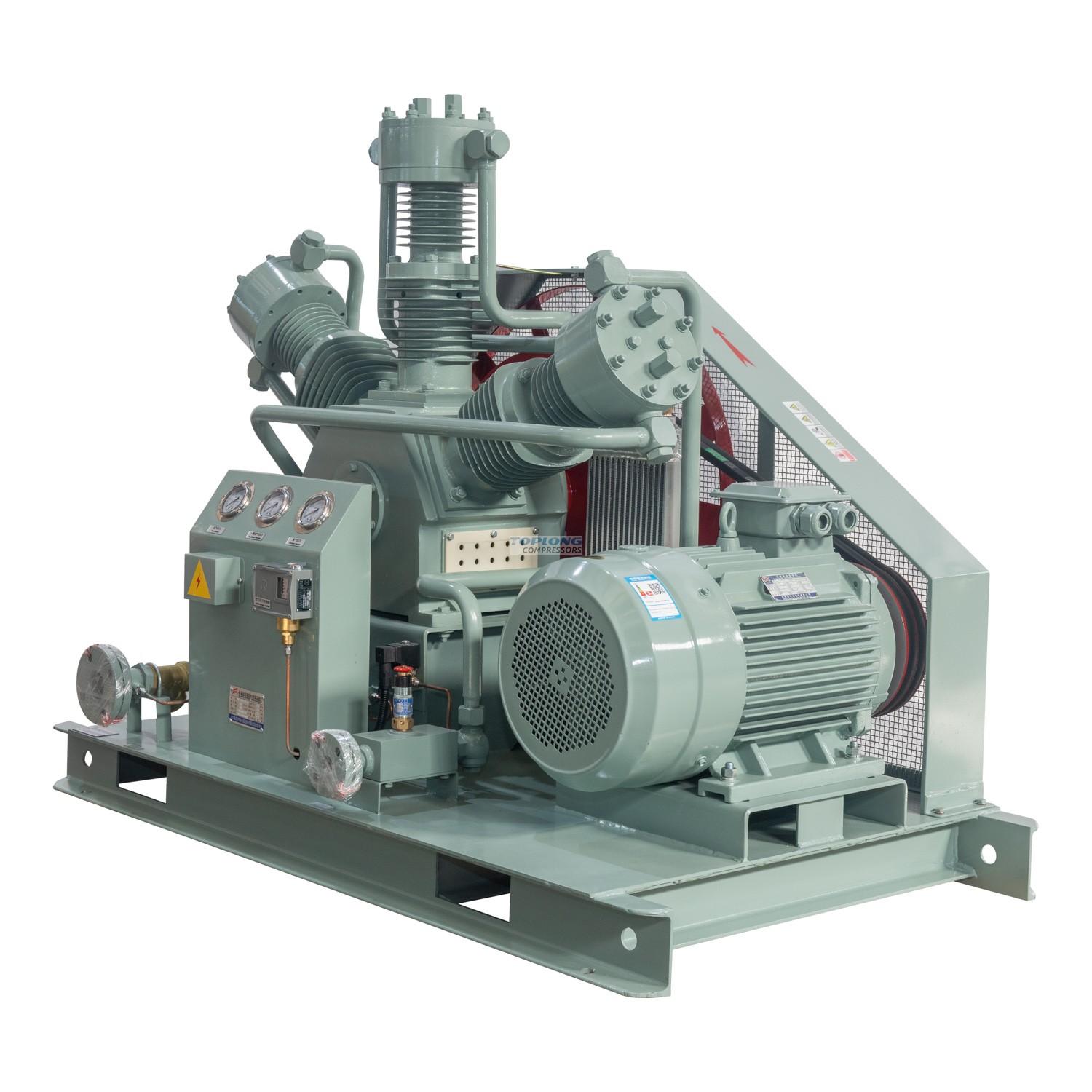

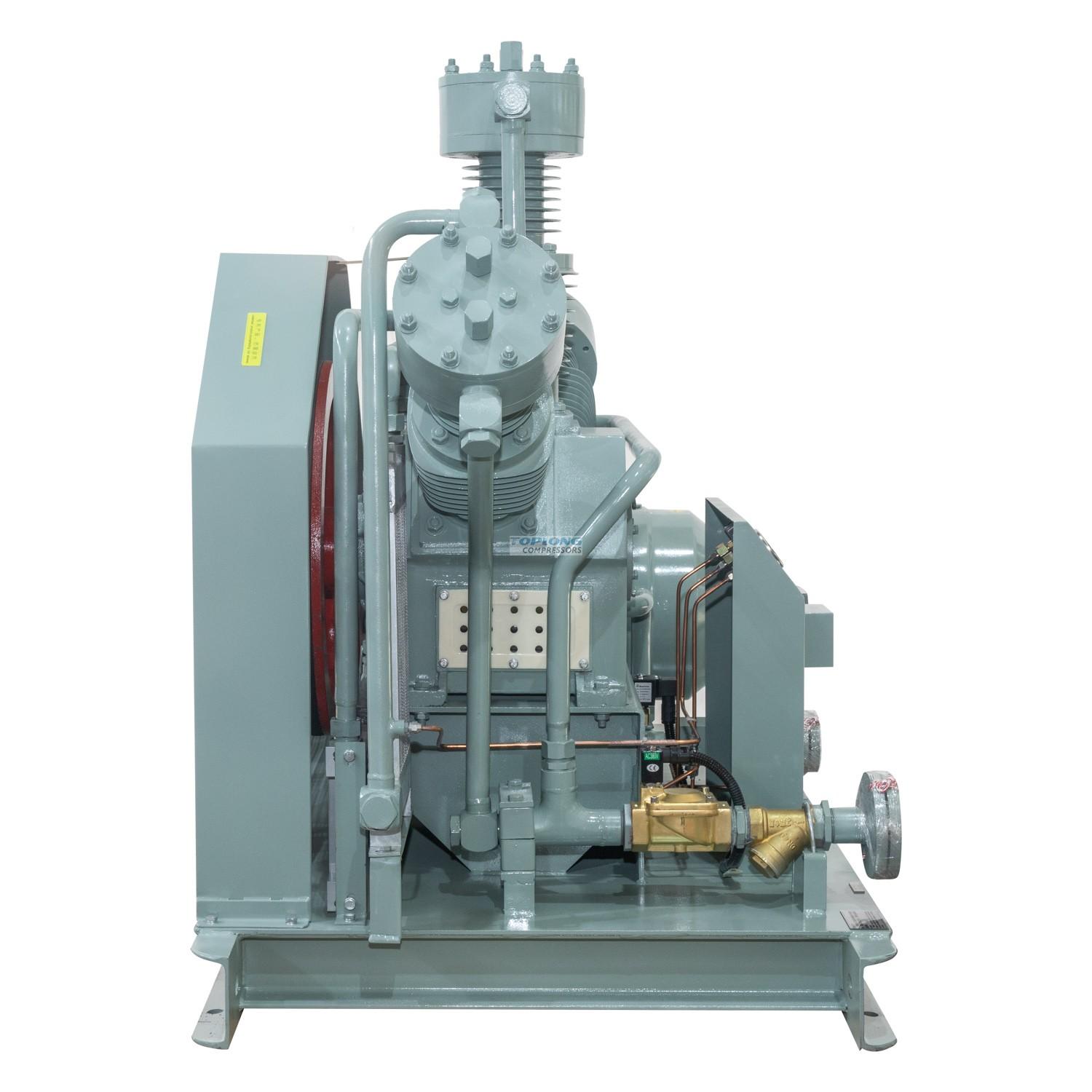

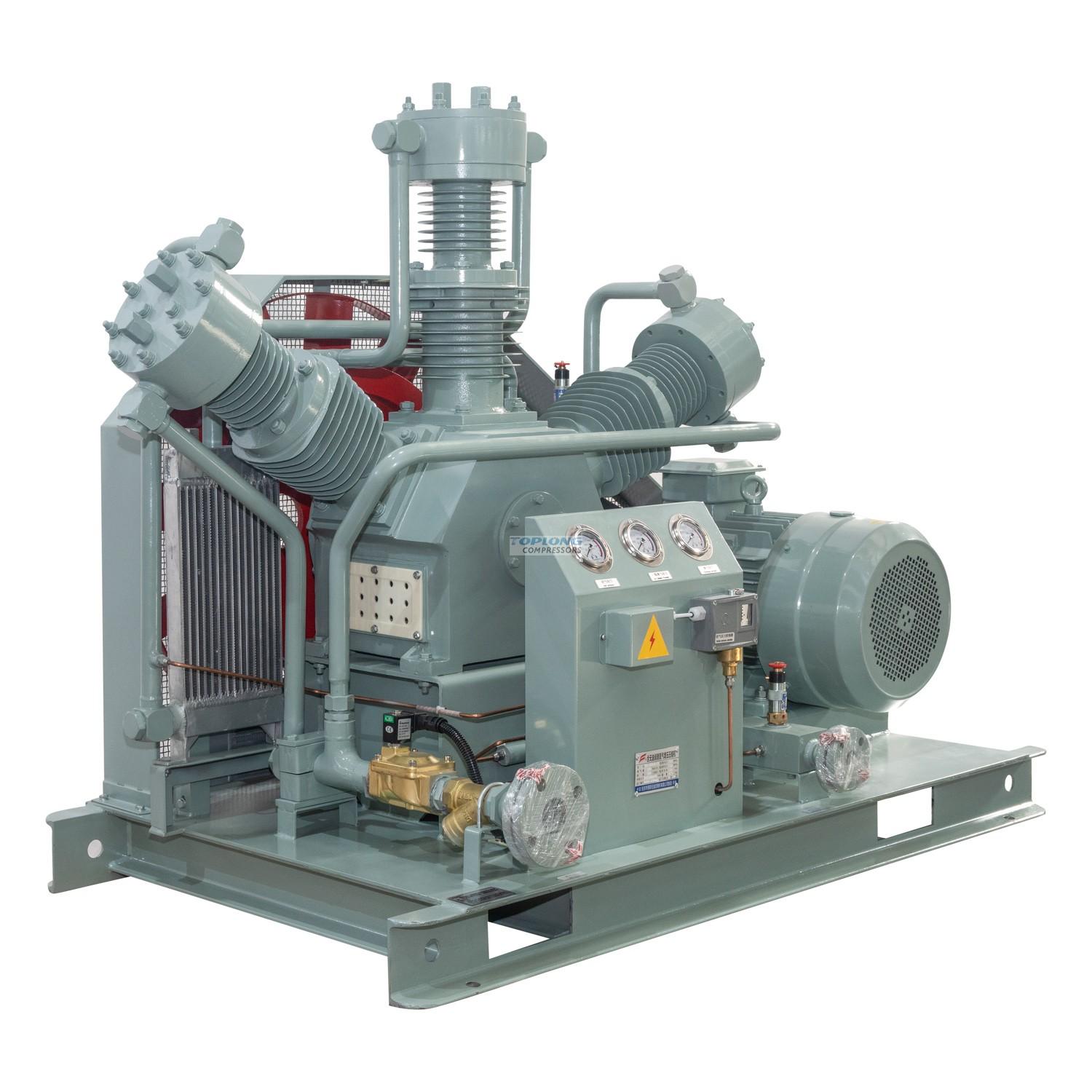

КОМПРЕССОР АЗОТА НИЗКОГО ДАВЛЕНИЯ ТИПА VW
Этот азотный компрессор подходит для давления на входе 5-7 бар (70-100 фунтов на кв. дюйм изб.), давления выпуска 20-40 бар изб., система лазерной резки с низким расходом.
Характеристики данного компрессора
Он использует двухступенчатое сжатие, воздушное охлаждение, что удобно в использовании и обеспечивает хороший охлаждающий эффект компрессора. Впускное отверстие оборудовано регулятором давления на входе, выпускной конец оснащен регулятором давления, а каждая ступень оснащена предохранительным клапаном, если на дисплее наблюдается перегрев и избыточное давление. Система подаст сигнал тревоги и остановится. обеспечение безопасной эксплуатации. В нижней части компрессора находится место для вилочного погрузчика, которое можно легко перенести на строительную площадку.
Вот технические данные нашего компрессора для безмасляного азота
|
Элементы и параметры Проект и параметры |
|||
|
Терпимая Терпимая |
азот Азот |
количество Количество |
1 |
|
Давление на входе МПа(Г) Давление на входе МПа (G) |
0.7 |
Температура воздуха на входе °C Iтемпература °C |
-10~30 |
|
Давление выхлопных газов МПа(Г) Давление нагнетания МПа (изб.) |
4.0 |
Температура выхлопных газов (после охлаждения) °C Температура выхлопных газов (После охлаждения) °С |
≤55 |
|
Объемный расход Нм3/ч Расход Нм3/ч |
125 (при давлении на входе 0,7 МПа). 125 (Давлениена входе = 0,7 МПа) |
Ход поршня, мм Ход поршня, мм |
110 |
|
Модель Модель |
ВВ-125/7-40 |
Прогрессия сжатия Сжатые серии |
2 |
|
Тип конструкции Тип конструкции |
W-образный блочно-смонтированный W сани навесные |
Количество цилиндров Количество цилиндров |
3 |
|
Частота вращения коленчатого вала об/мин Частота вращения коленчатого вала об/мин |
550 ※ |
Напряжение V Напряжение В |
400 |
|
Способ охлаждения Способ охлаждения |
С воздушным охлаждением воздушное охлаждение |
Расход охлаждающей воды, т/ч Расход охлаждающей воды, т/ч |
－ |
|
Мощность на валу КВТ Мощность на валу кВт |
≤18 |
Частота вращения двигателя, об/мин Частота вращения двигателя, об/мин |
1440 |
|
Мотор Главный двигатель |
22 кВт 400 В 50 Гц3 фазы 不带电机※ 22 кВт 400 В 50 Гц 3 фазы без двигателя• |
||
|
Размеры Габаритные размеры ммXmmXmm |
1700×950×1350 ※ |
Вес единицы T Масса единицы T |
0.5 ※ |
|
Впускные и выпускные отверстия Интерфейс впуска и выпуска |
ВоздухозаборникDN32 / выхлопная система DN15 Вход DN32 / Выход DN15 |
Интерфейс водопровода Соединение водопроводных труб |
-- |
|
Режим передачи Режим вожденияв режиме |
С ременным приводом ременной привод |
||
|
Материал детали, которая вступает в контакт с газом Материал основных компонентов |
цилиндр газовый баллон |
чугун чугун |
|
|
|
поршень поршень |
Алюминиевый сплав алюминиевый сплав |
|
|
|
Поршневые кольца, направляющие кольца Поршневое кольцо, направляющее кольцо |
Наполнен ПТФЭ наполненный политетрафторэтилен |
|
|
Комплект поставки Комплект поставки |
Главный двигатель, двигатель, охладитель, предохранительный клапан, соответствующий фланец и случайный напильник и т. Д. Главный двигатель, двигатель, охладитель, предохранительный клапан, опорный фланец и произвольные документы и т.д. |
||
|
Другие соображения Другие вопросы, требующие внимания |
1. Обеспечьте первичные приборы и связанные с ними регулирующие клапаны и рабочие колонки; Безмоторный. 2. Оборудование устанавливается в помещении или на открытом воздухе с навесом. 3. «Данные в столбце предназначены для справки пользователя, и когда машина покидает завод, возникают расхождения. 1. Обеспечьте первичный прибор и связанные с ним регулирующие клапаны и рабочие колонки; без двигателя. 2. Оборудование устанавливается в помещении или на открытом воздухе с укрытием. 3. ※Данные столбца предназначены для справки пользователя |
||
|
Время упреждения Доставляйтев срок |
30 рабочих дней после подписания договора и получения предоплаты Договор подписан через 30 дней после получения авансового платежа |
||
