Hochdruck-Dieselmotor-Luftkompressor 25 MPa

beschreibung

Der Hochdruck-Dieselmotor-Luftkompressor

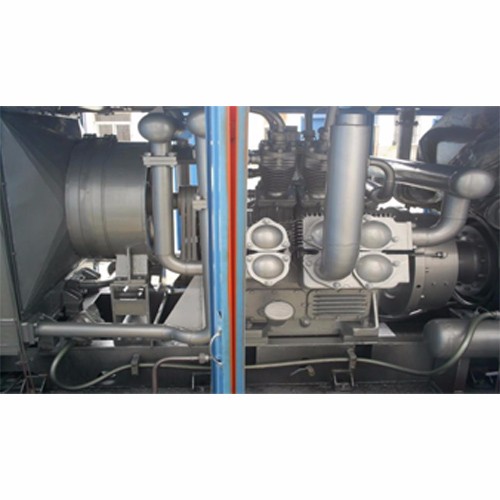

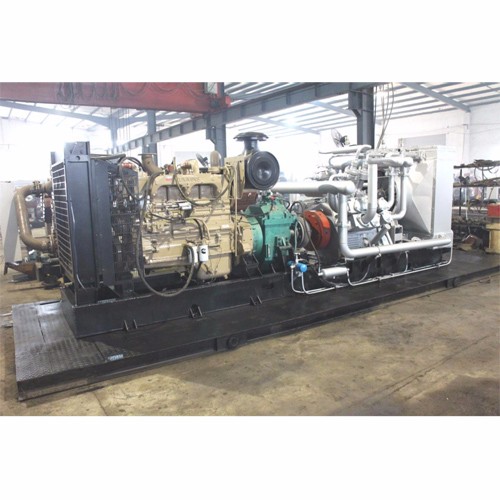

SF-10/250 wird hauptsächlich für Pipeline-Drucktests, Spülleitungen, Gaslifte und andere Projekte in der Ölförderung verwendet und kann auch als Gasquelle mit einem Luftvolumen von 10 m3/min und einem Druck verwendet werden ≤25 MPa für andere Projekte in der Volkswirtschaft. Das Auto ermöglicht es dem Benutzer, die Nutzung zu reduzieren. Die Kompressoreinheit ist gepanzert und besteht aus Kompressorhauptmotor, Dieselmotor, Gasleitungssystem, Kühlsystem und Steuersystem.
Es besteht aus einer Einheit und ist am gesamten Körper montiert und in einem Metallgehäuse untergebracht.

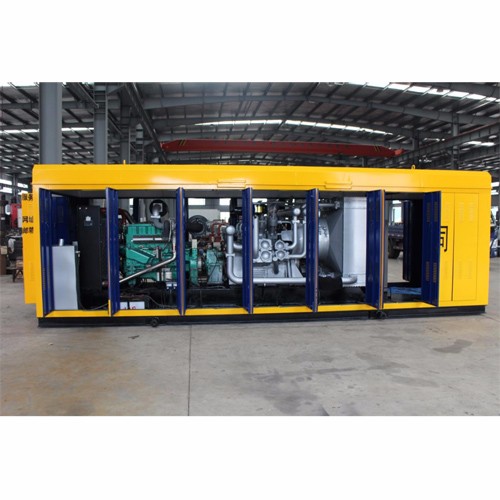

Der Kastenkörper besteht aus einer Metallabdeckung, die obere Entlüftung befindet sich oben auf der Abdeckung, die Auslassöffnung des Dieselmotors befindet sich außerhalb der Abdeckung und der Abgasschalldämpfer des Dieselmotors ist oben montiert Abdeckung. In der Abdeckung befindet sich ein Licht, an der Tür ist ein Schloss angebracht, und der vordere Teil ist betriebsbereit, der erste führt zum Gerät und der Instrumentenbetriebsschrank ist im Operationssaal installiert. Der untere Teil des gesamten Sets ist mit einer Hebevorrichtung ausgestattet, die über eine ausreichende Festigkeit verfügen sollte, um den häufigen Hebe- und Transportbedarf zu gewährleisten. Rost und Farbe innen und außen. Die Gesamtgröße der Einheit beträgt 7000 × 2200 × 2200 (mm), um den Straßentransportbedingungen von LKWs gerecht zu werden. Am endgültigen Auslass des Kompressorgases ist ein Rückschlagventil installiert.und der Luftzufuhrventilanschluss ist ein 2-Zoll-Rohrgewinde.
Die komplette Ausrüstung zeichnet sich durch umfassende Leistung, zuverlässige Qualität, einfache Bedienung und hohe Arbeitseffizienz aus. Es eignet sich für Feld- und raue Bauumgebungen (wasserdicht, staubdicht und stoßfest). Es handelt sich um ein ausgereiftes Stylingprodukt mit zuverlässiger Kontrolle und einfacher Pflege.

Wichtigste technische Parameter der dieselbetriebenen Hochdruck-Luftkompressorausrüstung
1. Komprimiertes Medium: Luft
2, Modell: SF-10/250 Typ
3, Typ: fächerförmig, luftgekühlt, vierstufige Kompression, einfachwirkend, Hubkolben
4, Abgasmenge: 10 m3/min
5, Abgasdruck (MPa): 25
6, Ansauglufttemperatur (°C): normale Temperatur
7, Abgastemperatur (°C): ≤200°C
8, Kolbenhub: 100 mm
9, Kompressordrehzahl: 1330 U/min
10, Verdichtungsreihe: vier Verdichtungsstufen
11, Wellenleistung: 173,5 kW
12. Zylinderdurchmesser mm: Stufe 1: 260, Stufe 2: 140, Stufe 3: 70, Stufe 4: 35
13 , Übertragungsmodus: hydraulisches Kupplungsgetriebe und flexible Kupplung
14. Schmiermethode: Kurbelwelle, Pleuel und Kolbenbolzen: Ölpumpen-Umlaufschmierung
Zylinder, Kolben: Tauchschmierung
15, Schmierstoffverbrauch: 350 g/h
16. Schmieröldruck: 0,15~0,40 MPa
17, Schmieröltemperatur: ≤ 70 ° C
18, ausgestattet mit Dieselmotor:
18,1 Modell: NTA855-P400 (Chongqing Cummins)
18,2, Typ: Viertakt, Direkteinspritzung mit Wasserkühlung
18,3, Ansaugmodus: Kompressor, Ladeluftkühlung
18,4, Anzahl der Zylinder: 6
18,5, Zylinderdurchmesser / Hub: 140/152 mm
18,6, maximale Leistung / Nenndrehzahl: 298 kW / 1800 U/min
18,7, Kurbelwellenlenkung: gegen den Uhrzeigersinn (vom Schwungradende)
18,8, Startmodus: Elektrostart DC24V
18.9, Regler: mechanischer Regler
18.10, Nennbetriebszustand, Kraftstoffverbrauchsrate: 196+5 % g/kWh.h
18.11, Ölverbrauchsrate: ≤0,12 g/kWh.h

18.12, Abgasgegendruck: ≤ 5 kPa
18.13, Dieselmotor im Leerlauf Geschwindigkeit: 700~750 U/min
18.14. Mit Niedertemperaturstarter.
18,15, Nettogewicht des Dieselmotors (kg): ca. 1350 kg
18,16, Außenabmessungen (Länge × Breite × Höhe) mm: ~ 1847 × 1130 × 1587
19, ausgestattet mit hydraulischer Verzögerungskupplung:
19,1, Modell: LJ250 (Hangzhou Weihao Clutch Co ., Ltd.)
19,2, Eingangsleistung: ≤227 kW
19,3, Nennübertragungskapazität: 0,25 kW/U/min
19,4, Nenneingangsdrehzahl: 1800 U/min
19,5, Kupplungsmodus: hydraulische nasse Mehrscheibenkupplung
19.6. Mechanischer Wirkungsgrad: ≥96 c/o
19,7, Aufnahmezeit: ≤ 8S
19,8, Arbeitsöldruck: 1,2-1,6 MPa
19,9, höchste Öltemperatur: ≤ 80 ° C
19,10, Abmessungen: 985 × 670 × 720
20, Gesamtabmessungen des Kompressors (einschließlich der Abdeckung mm): ~ 7000 × 2200 × 2200
21. Kompressorgewicht (kg): ~8500
