Compresor de aire diésel de 153 bar

propulsión diésel

compresor de aire

pistón

presión alta

descripción

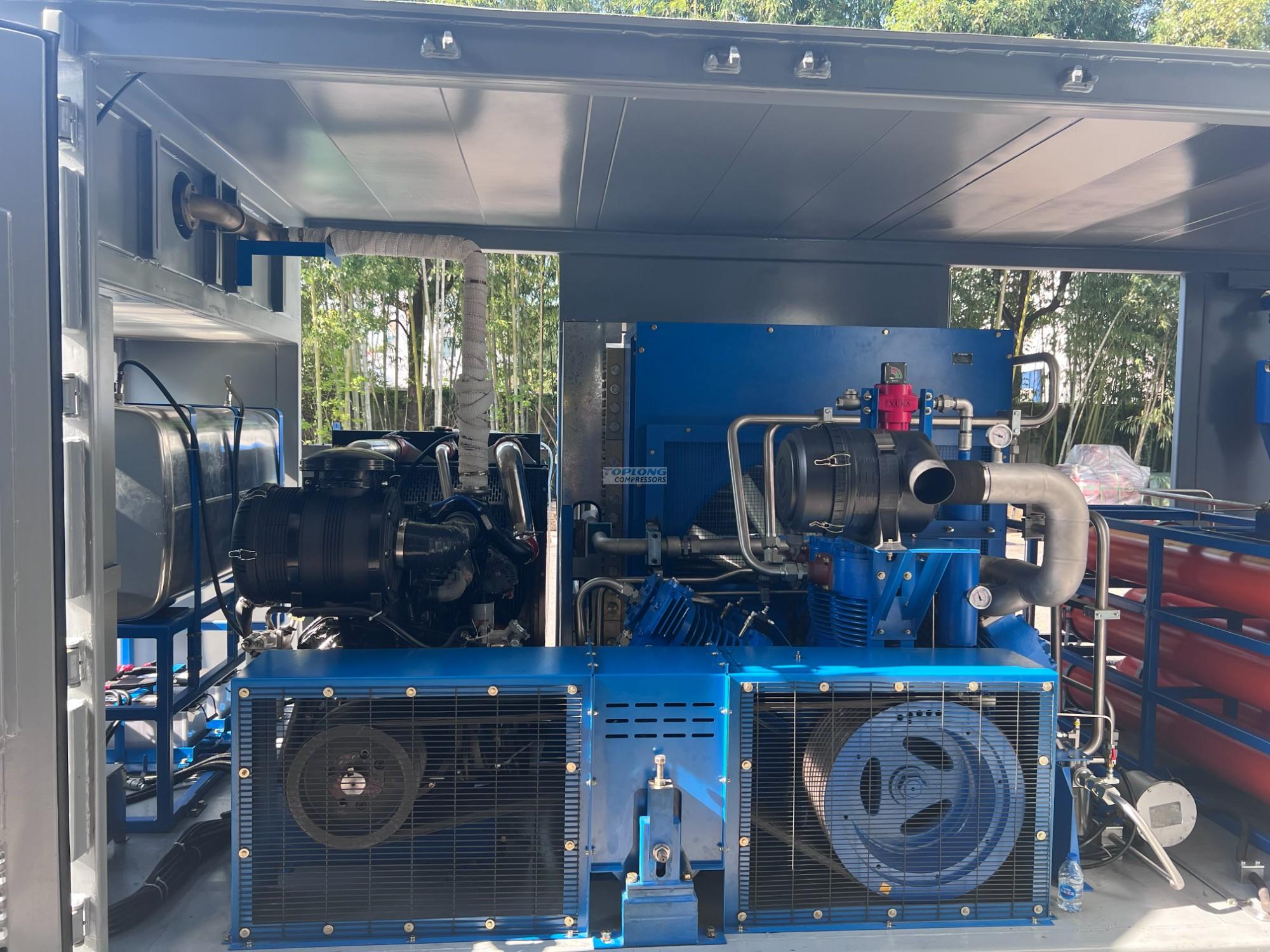

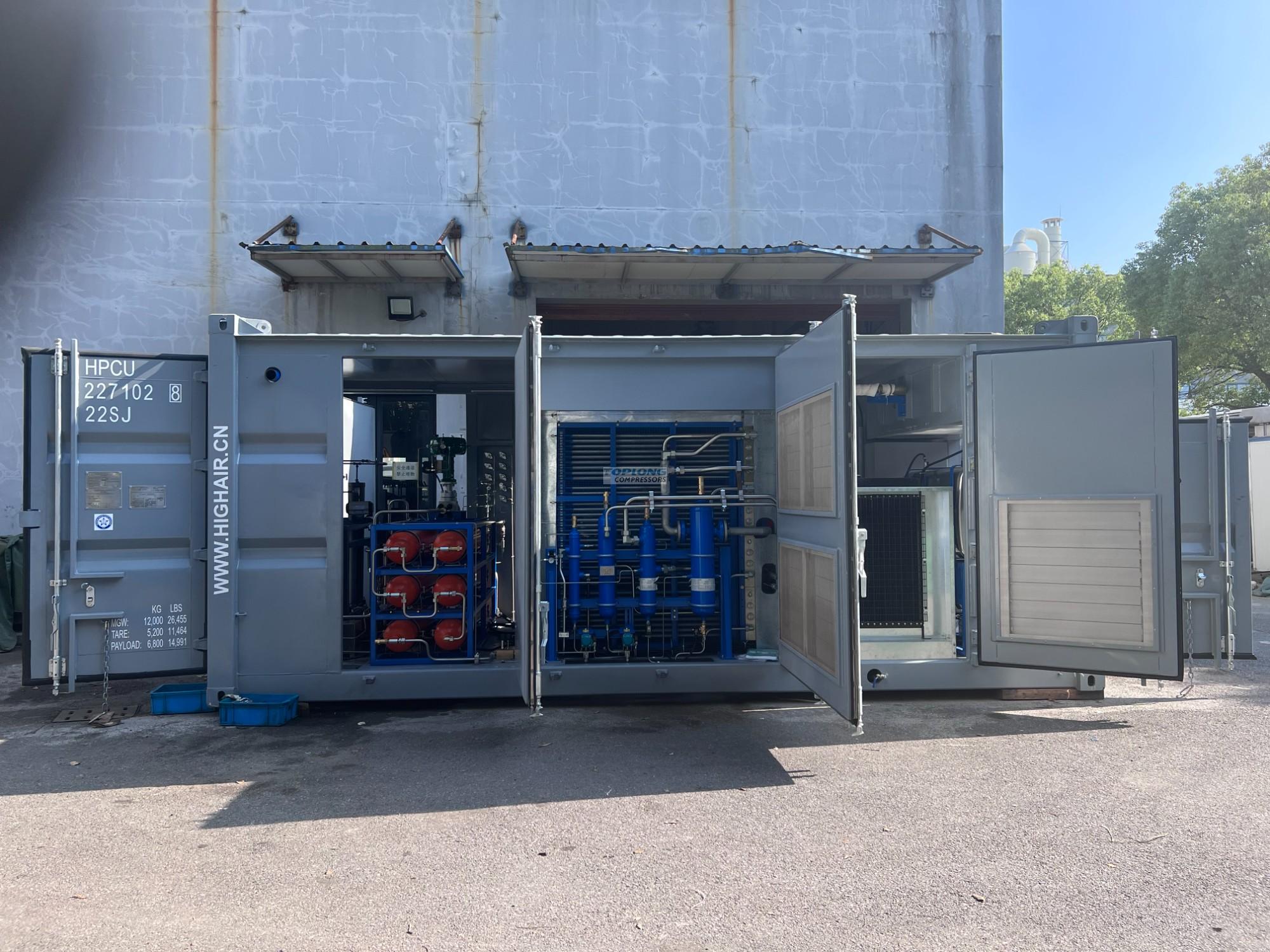

De acuerdo con la demanda, la solución de Toplong es utilizar un compresor de aire HG7-150DY con motor diésel. A la presión de entrada, el caudal de escape es de 7,2 Nm³/min. La presión de escape de 15,3 MPa es ajustable. Forma general de instalación del patín, transporte conveniente. El compresor adopta el motor diésel + transmisión por correa. El compresor adopta el modo de refrigeración enfriado por aire.

Parámetros completos de la máquina del compresor.

Modelo	HG 7 -150 DY
Manera de conducir	Impulsado por diésel
Peso del compresor	Alrededor de 10 toneladas
Tamaño del compresor	Aproximadamente 5800 X 2350 X 2435 mm
Medio comprimido	Aire
presión intermedia	Atmósfera
Temperatura intermedia	≤ 60 ℃
Presión de trabajo	1 5 . 3 MPa G
Flujo de descarga	7,2 Nm³ / min

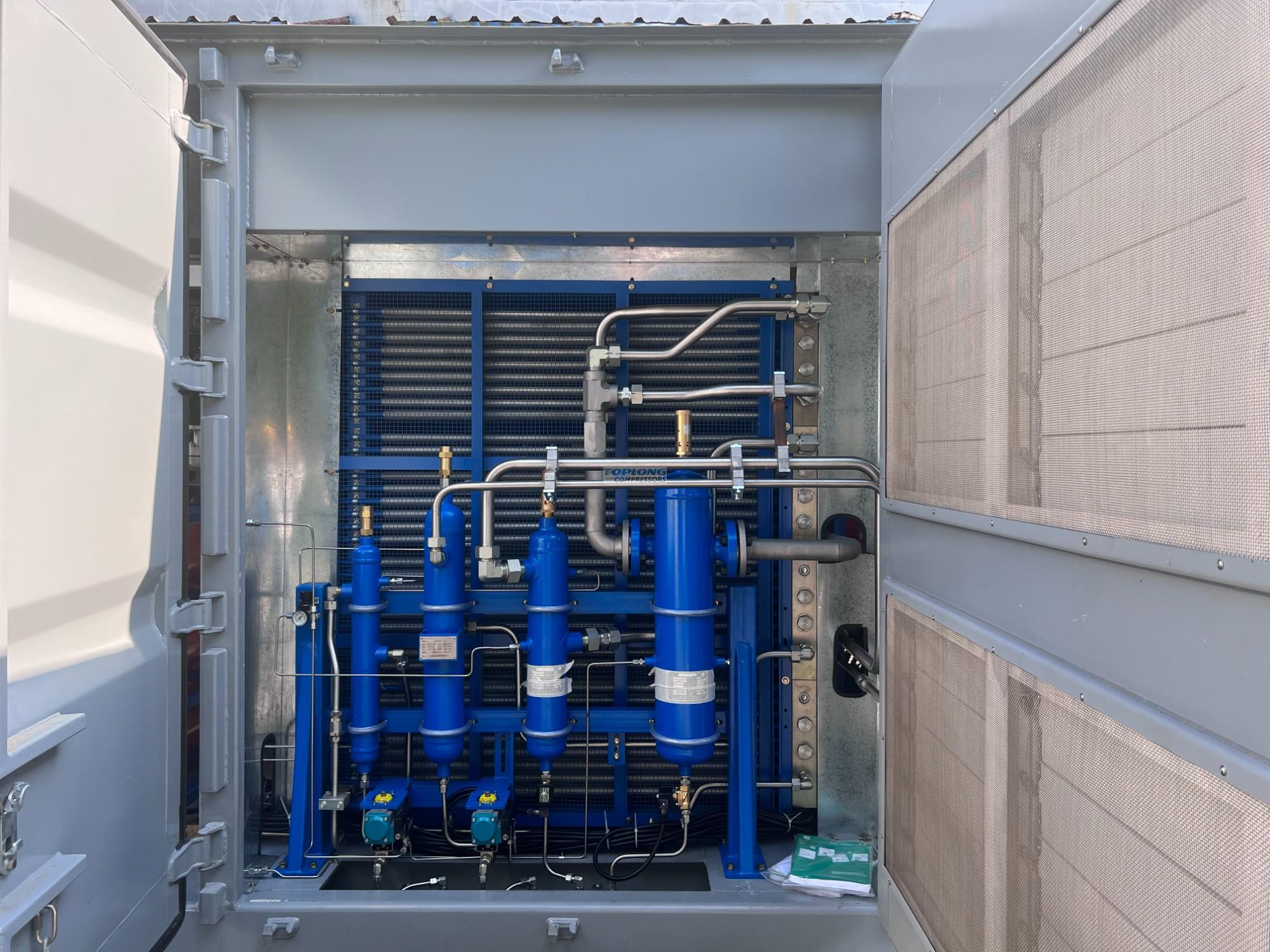

Método de enfriamiento	Refrigeración por aire
Temperatura final de escape (después del enfriador trasero)	Temperatura ambiente +20 ° C
Serie comprimida	4 etapas
Número de cilindros	6
Velocidad del compresor	9 80 rpm
potencia del eje	Alrededor de 120kW
Potencia del motor diésel	194 kilovatios
Volumen del tanque de combustible diesel	500 litros
Parámetros técnicos del motor diésel.
Marca	Commins
Modelo de motor diésel	QSL 6.7 - C 260-30
Marca de motor diesel	Motor diésel alternativo
Potencia del motor diésel	1 9 4 KW a 1800 rpm
Volumen de salida	2 200 rpm
Estándar de efluentes	Norma nacional II
caja de aceite	50 0 litros
Cantidad	1
