Compresor C2HF3 sin aceite TZWH-60/0.8-8

Compresor C2HF3 sin aceite TZWH-60/0.8-8

Compresor C2HF3

Sin aceite

refrigeración por agua

Pistón

descripción

Descripción del Producto

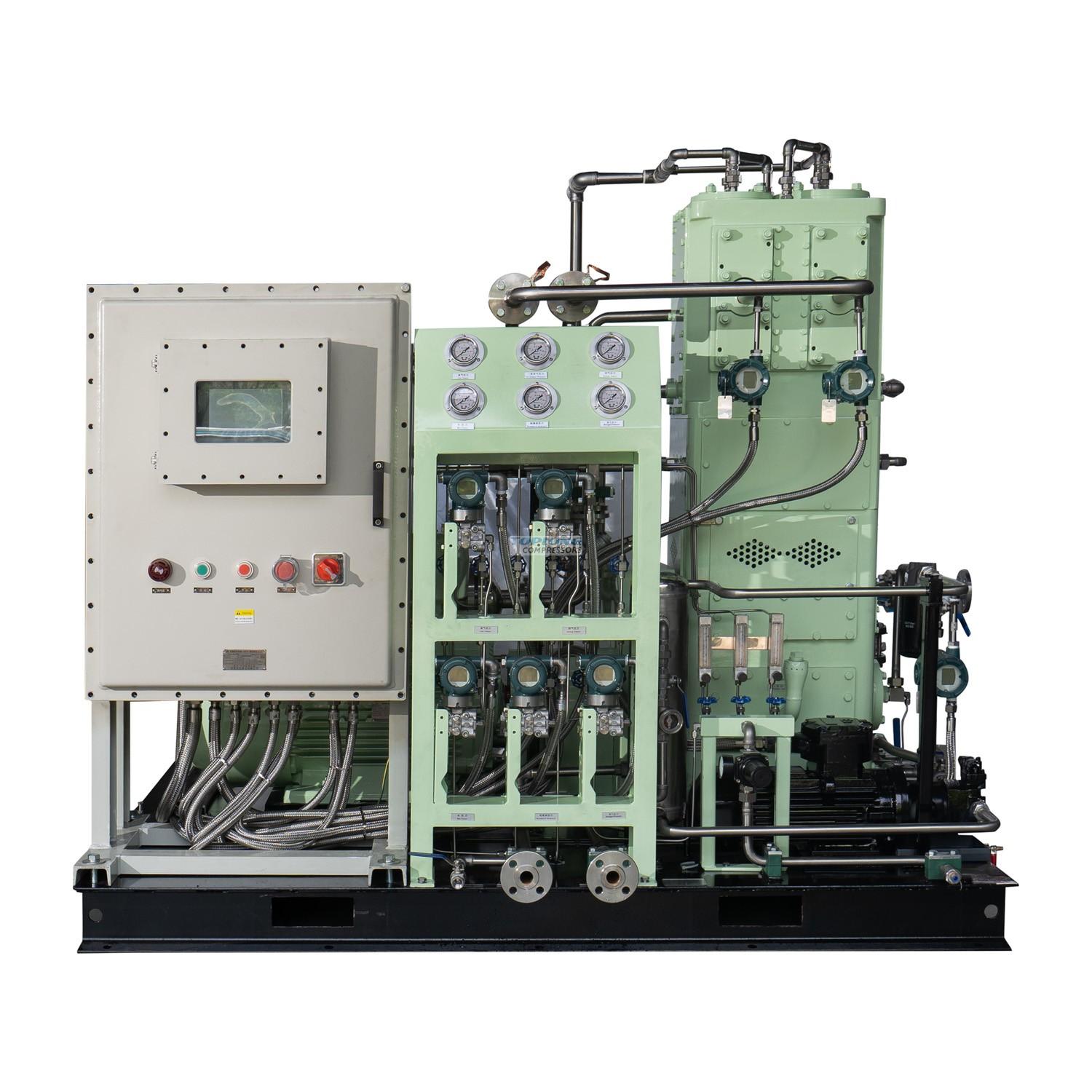

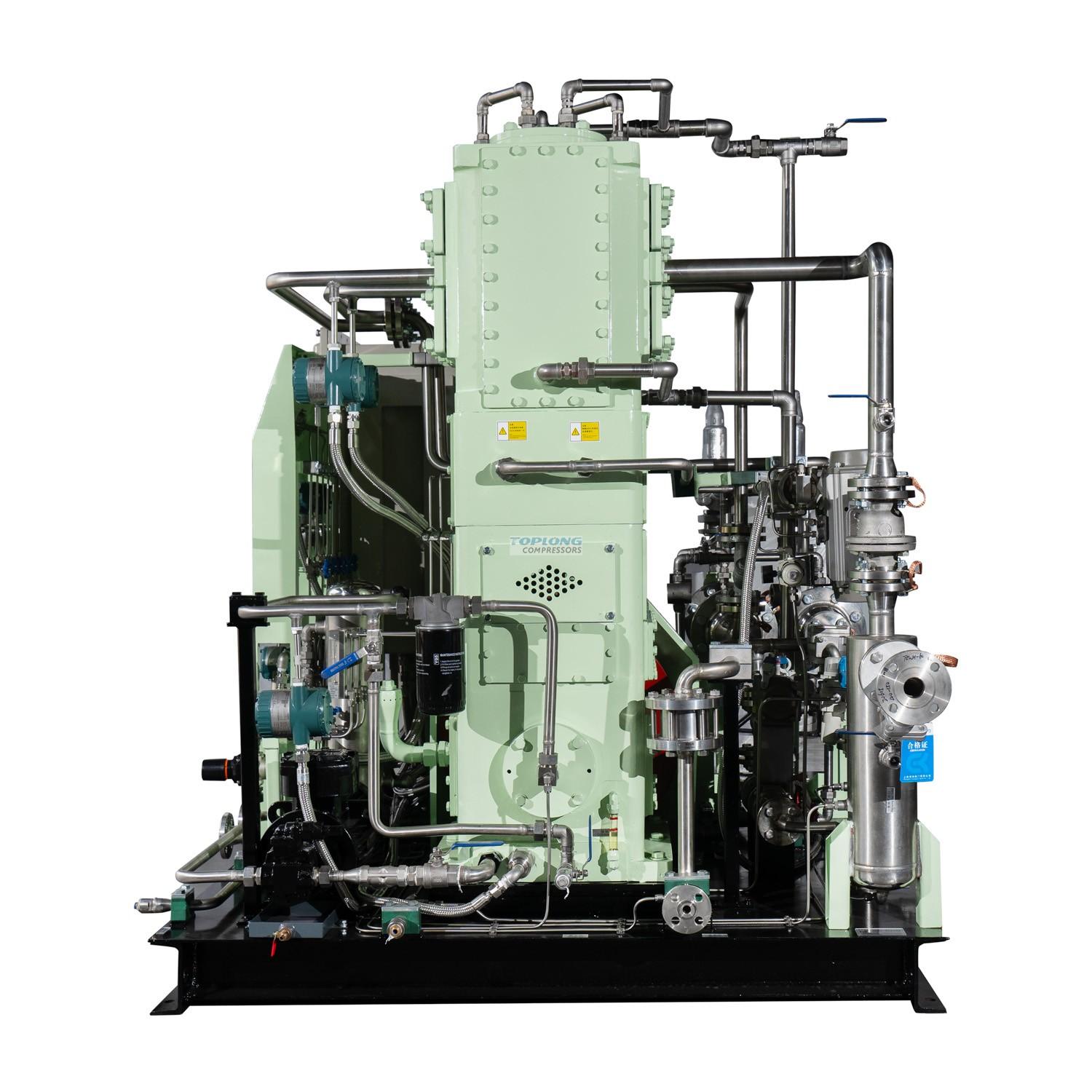

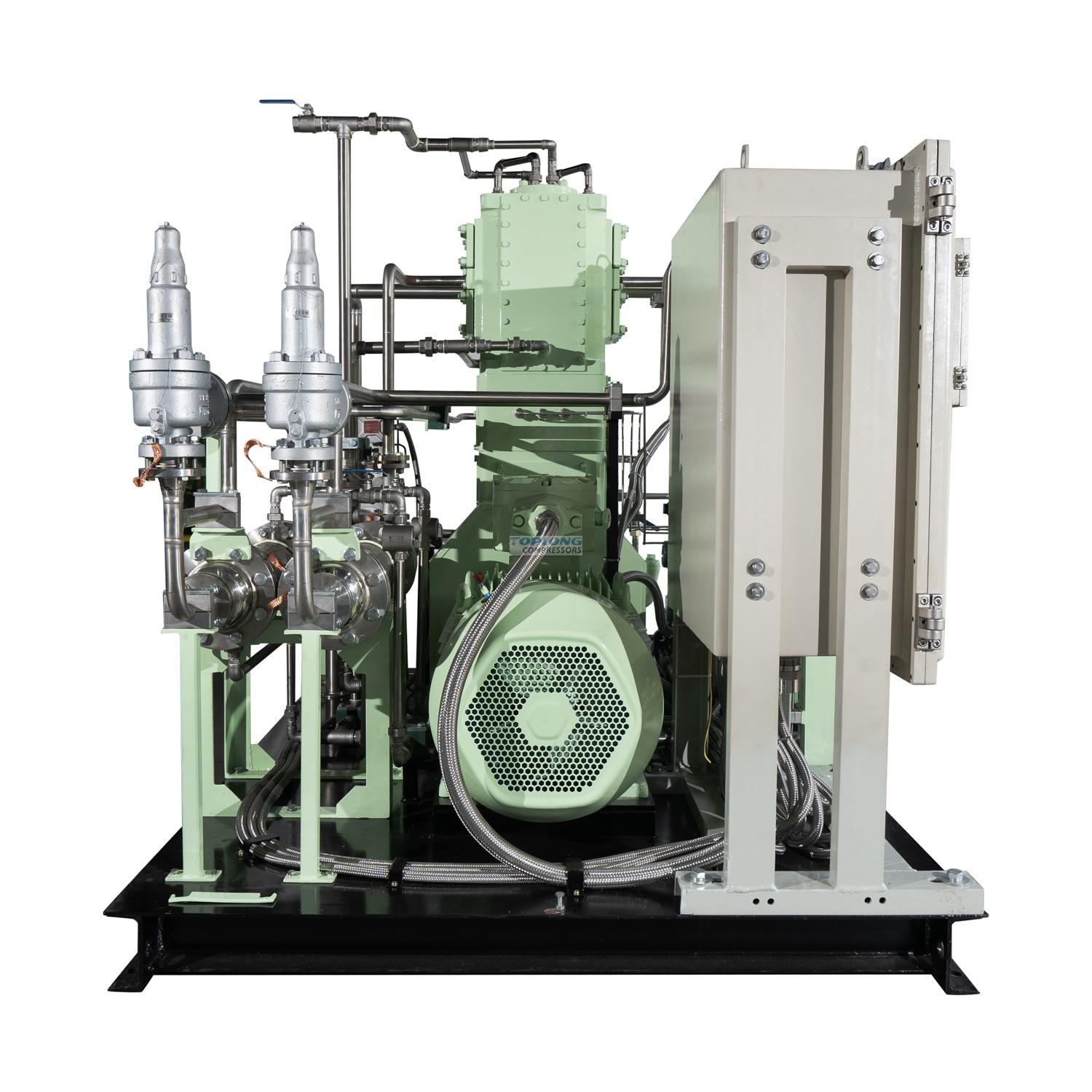

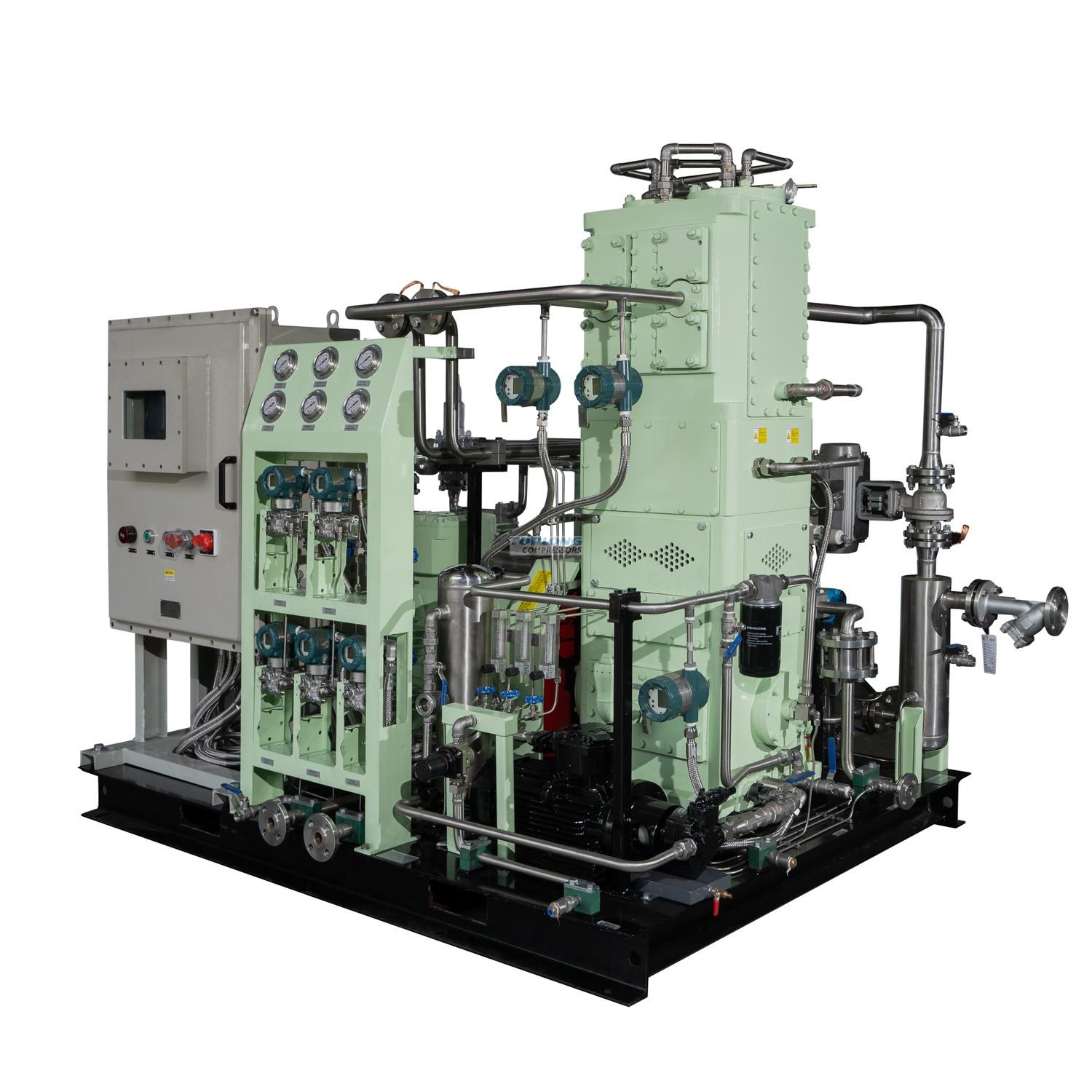

COMPRESOR C2HF3 SIN ACEITE
Este es un compresor de trifluoroetileno CAS (C2HF3) sin aceite de tipo vertical .
El medio de trabajo es trifluoroetileno. El
caudal es de 60 nm3/h.
La presión de entrada es de 0,8 bar, la presión de salida es de 8 bar.
Diseño vertical y presión de dos etapas y dos unidades de gas. cilindro

El panel de control eléctrico tiene cada etapa de sensor de presión y temperatura
y alarma, y un indicador de tiempo de trabajo,
todos los datos técnicos relativos se mostrarán en la pantalla del PLC.

Este compresor es un alcance de fábrica de gas intrifluoroetileno muy popular.


Proyecto y parámetros
Medio	Trifluoroetileno, hexafluoropropileno	Cantidad	1
Presión intermedia MPa( G )	0,08 ~ 0,4	Temperatura de entrada ºC	0~30
Presión de descarga Mpa( G )	0,8	Temperatura de descarga (después de enfriar) ºC	≤50ºC
Caudal volumétrico Nm 3 /h	60 ( Presión interna = 0,08 MPa)	Carrera del pistón mm	75
Modelo	TZWH-60/0.8-8	Serie comprimida	2
tipo estructural	Doble columna vertical	Número de cilindros	2
Velocidad del cigüeñal r/min	485	Voltaje V	380
Método de enfriamiento	refrigeración por agua	caudal de agua de refrigeración t/h	0.3
Potencia del eje KW	≤8,5	Velocidad del motor rpm	485
Motor	11kw - 12 polos 380V50Hz dIIBT4
Dimensión del contorno mmXmmXmm	*220015001750*	Peso unitario T	1.5
Tamaño de entrada/salida mm	Interior 11/2" Exterior 11/2"	Interfaz de agua dentro y fuera	1 "
Modo de conducción	Acoplamiento directo
El material está parcialmente en contacto con el gas.	Cuerpo, cigüeñal	hierro fundido
	Válvula de gas , tubería y enfriador.	acero inoxidable
	Aro de pistón, anillo guía	politetrafluoroetileno relleno
Alcance del suministro	Motor principal, motor, refrigerador, gabinete de control, chasis montado sobre patines, filtro de entrada de aire, válvula de seguridad, brida coincidente de salida, lima aleatoria, etc.
Otros asuntos que necesitan atención	1, marca del motor: Sianda. Grado de eficiencia energética del motor:> motor de grado 8 sin división de grado de eficiencia energética 2. El vástago del pistón está sellado con nitrógeno para proporcionar gas nitrógeno de forma continua. 3, válvula de seguridad: Yongyi. Válvula de bola neumática: KOSO (herramienta Wuxi) 4, Compresor que contiene separador de líquido y tanque estabilizador, compresor sin recipiente a presión. 5. La electricidad y la pintura tienen requisitos especiales. Los datos de la columna son para referencia del usuario.
