Solución de estación de servicio de GNC

descripción

Resumen de las estaciones de servicio de GNC
El equipo principal de la estación de servicio de GNC se compone de una unidad compresora, un dispositivo de medición, un dispositivo de purificación y secado de gas, un dispositivo de almacenamiento de gas, un panel de control de secuencia de carga, una columna de llenado de gas y una estación de servicio de gas. máquina de venta. Según las diferentes funciones, se puede dividir en tres tipos: gasolinera estándar, gasolinera y gasolinera.

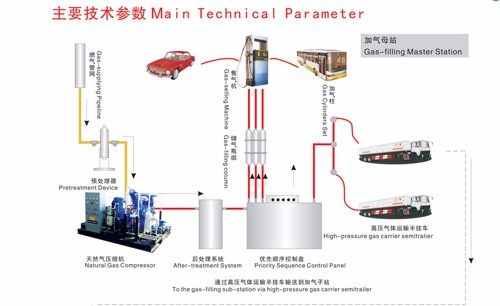

La estación estándar toma el gas directamente de la red de gasoductos y luego de una serie de procesos como el sistema de pretratamiento, compresión y almacenamiento, el vehículo es recargado por el vendedor de gas.
Además de la función de estación estándar, la estación de servicio de GNC también carga gas natural comprimido en el semirremolque de transporte de gas a alta presión (semirremolque) a través de la columna de llenado de aire instalada en la estación y lo transporta a la subestación de repostaje para repostar el coche. Al mismo tiempo, como complemento eficaz a la transmisión de gas por gasoducto, en ciudades pequeñas y medianas alejadas del gasoducto, se puede utilizar un semirremolque para transportar gas natural comprimido a la ciudad por carretera, después de ajustar la presión. a la red de gasoductos, a residentes y otras personas. Los usuarios de gas suministran gas.

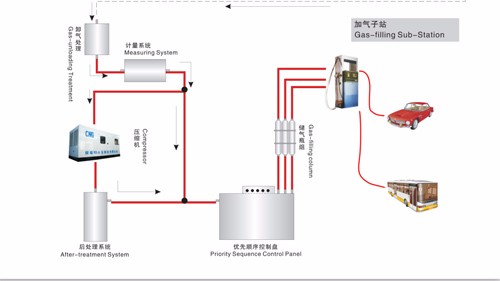

La subestación de carga de GNC está construida en un lugar donde aún no llega la red de gasoductos y recibe el gas natural comprimido transportado desde la estación madre de carga mediante el semirremolque. Después de los procesos de almacenamiento y compresión, el CMA se utiliza para repostar el vehículo.

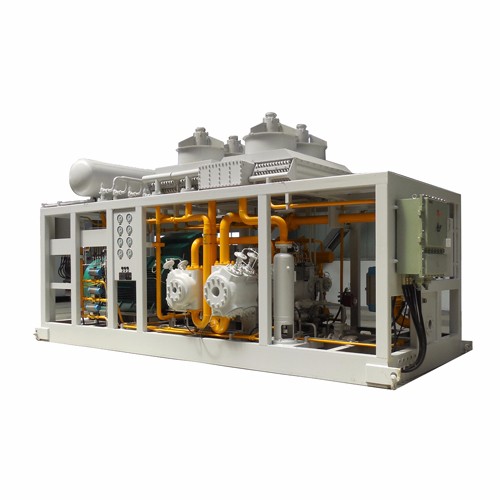

El compresor de botella de llenado de gas natural desarrollado por nuestra empresa está diseñado con componentes avanzados y confiables y métodos de diseño avanzados. Los componentes principales (anillo de pistón, válvula de gas, etc.) utilizan productos de la mundialmente famosa marca HOERBIGER, que tiene alta eficiencia, alta confiabilidad, alto grado de automatización, larga vida útil de las piezas de desgaste, baja vibración, bajo ruido, operación y mantenimiento. Características convenientes y otras. El producto se utiliza principalmente en compresores de gas natural para estaciones madre y subestaciones de reabastecimiento de combustible. El suministro de gas es de 300 Nm/h a 1000 Nm/h, la presión de entrada es de 0,05 Mpa a 2,0 Mpa y la presión de escape es de 25 Mpa. Puede refrigerarse por aire o por agua según los requisitos del cliente. La estructura general puede ser fija o blindada. Se puede convertir en una cabina insonorizada.

Dispositivo de deshidratación
Descripción del rendimiento del dispositivo
La estructura de doble torre puede funcionar de forma continua y producir gas limpio y seco de forma continua.
El primer paso de la torre de secado está equipado con un separador gas-líquido de alta eficiencia. Puede filtrar y separar eficazmente partículas líquidas (sólidas) libres arrastradas en el gas de entrada.
La salida principal de la torre está equipada con un filtro de polvo primario. Con una precisión de filtración de 1 μm, puede eliminar eficazmente la contaminación secundaria causada por el desprendimiento del polvo adsorbente durante el proceso de secado.
Se colocan un manómetro y un termómetro en la carcasa de la torre de secado para indicar visualmente las condiciones de trabajo, como la presión de trabajo y la temperatura de regeneración. Los cabezales superior e inferior de la carcasa están provistos de un puerto de alimentación y una abertura de descarga para un reemplazo conveniente del adsorbente.
El monitoreo del sensor de temperatura multipunto muestra y controla con precisión la temperatura de salida del calentador, la salida de gas de regeneración y la temperatura de salida del enfriador. Los parámetros de control se ingresan al procesador central PLC para su procesamiento y el sistema regenerativo se controla de acuerdo con un programa prescrito. Interruptor de protección contra sobrecalentamiento del calentador para evitar que el calentador se queme en seco y proteger la vida útil del elemento calefactor eléctrico.
El panel del controlador está configurado para regenerar el modo manual y el modo automático, y el modo manual tiene prioridad.

Sistema de control de GNC
El sistema de control se basa en el controlador programable PLC Siemens y tiene las funciones de monitoreo integral del suministro de energía, el compresor, el entorno de producción y el proceso.
Controlar el suministro de energía, el sistema de arranque del motor y los equipos eléctricos auxiliares; tener sobrecarga del motor, protección contra sobrecorriente, etc.; Utilice el modo de arranque suave del motor de CA para el motor principal, arranque suavemente, sin impacto en el compresor ni en la red eléctrica, y los requisitos de capacidad de suministro de energía son bajos.
Control y protección de la unidad de compresor: El control y la protección de la unidad de compresor es la parte central de este sistema. El PLC Siemens se utiliza para controlar la cantidad analógica del punto de monitoreo.
Monitoreo ambiental:
en la sala de compresores, se monitorea y controla la concentración de gas inflamable, y la alarma de superconcentración se combina automáticamente con el ventilador para garantizar la seguridad del lugar de trabajo.
Control automático de distribución de gas (control manual importado o nacional): el compresor puede suministrar gas con control de prioridad automático para los tres grupos 髙 y bajo, y el distribuidor de gas adopta un control de secuencia automático de tres niveles bajo, medio y alto para lograr un control razonable y rápido. y eficiente. Optimizar la entrega de gas.
Interfaz hombre-máquina: método de control intuitivo:
El diseño del sistema que combina el PLC Siemens y la pantalla puede mostrar los puntos de monitoreo en todo el diagrama de flujo y el proceso, y tiene las funciones de aviso de información de alarma de falla;
Guarde una cierta cantidad de varios tipos de alarmas, información de apagado y datos, y podrá consultar los datos anteriores en cualquier momento.
Según las necesidades de los usuarios, se puede seleccionar el sistema de control central DCS.
El panel de control de inflación secuencial de GNC es un panel de control de inflación secuencial ensamblado con componentes importados. La función es suministrar secuencialmente el gas comprimido a cada cilindro independiente en el orden del grupo de botellas de alta presión, el grupo de botellas de media presión y finalmente el grupo de botellas de baja presión. Inflado.

Sistema de almacenamiento de gas
El pozo de almacenamiento de gas se compone principalmente de una boca de pozo, un pozo, una cabeza superior e inferior y un sistema de alcantarillado.
El pozo de almacenamiento de gas subterráneo adopta un diseño exclusivo de conexión de tubería de acero inoxidable de rosca completa, doble válvula, doble seguro y entrada única, lo que evita las desventajas de que el propietario deba descargar gas natural para reemplazar la válvula durante uso, especialmente la parte de la boca del pozo se usa sola. Algunos métodos de conexión de tres niveles (cabezales, secciones cortas de importación y exportación, secciones de descarga cortas) hacen que este producto sea más propicio para el uso y mantenimiento, y hacen que los usuarios se sientan económicos, convenientes y seguros.
Principales parámetros técnicos e indicadores de rendimiento de los productos de la serie de almacenamiento de gas.
