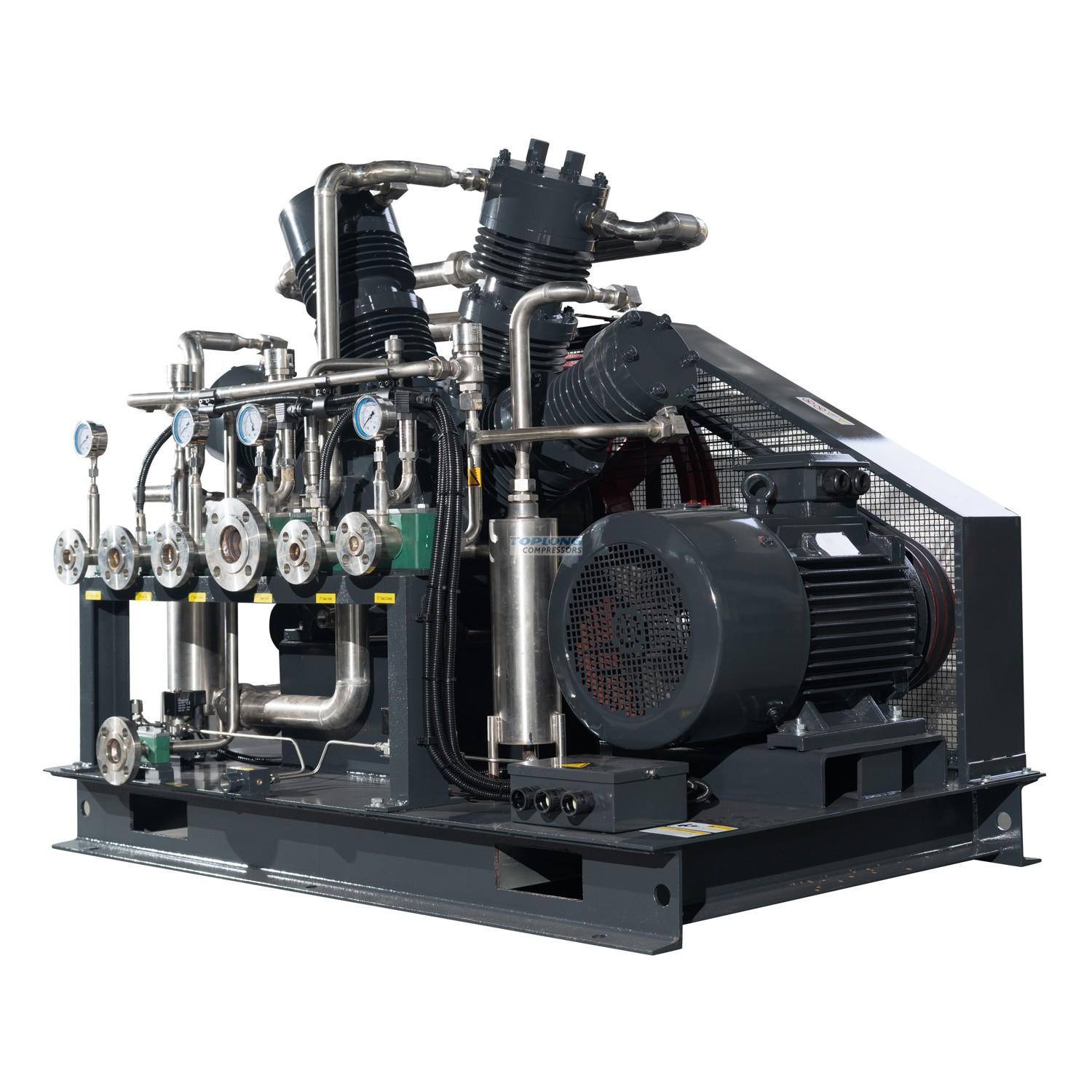

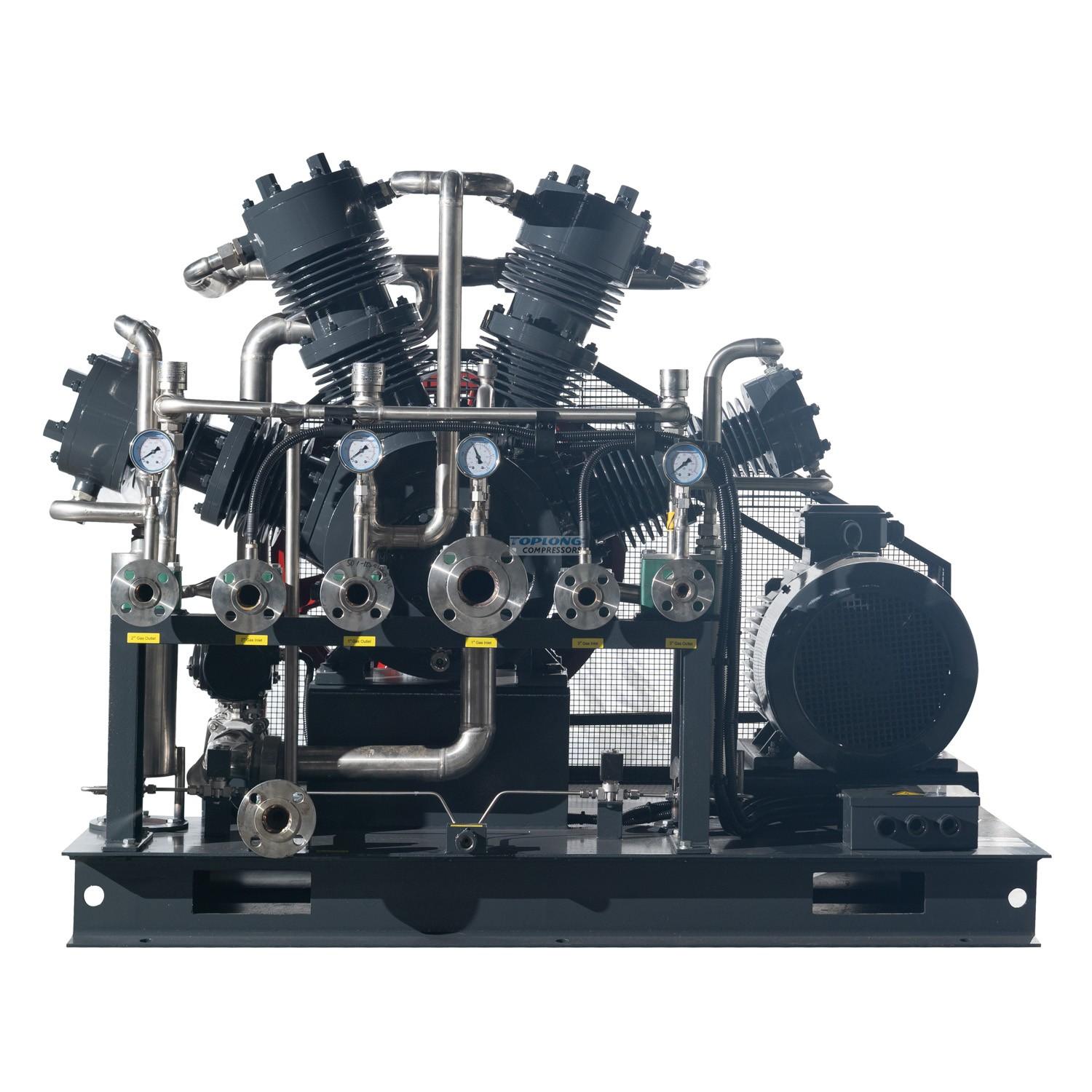

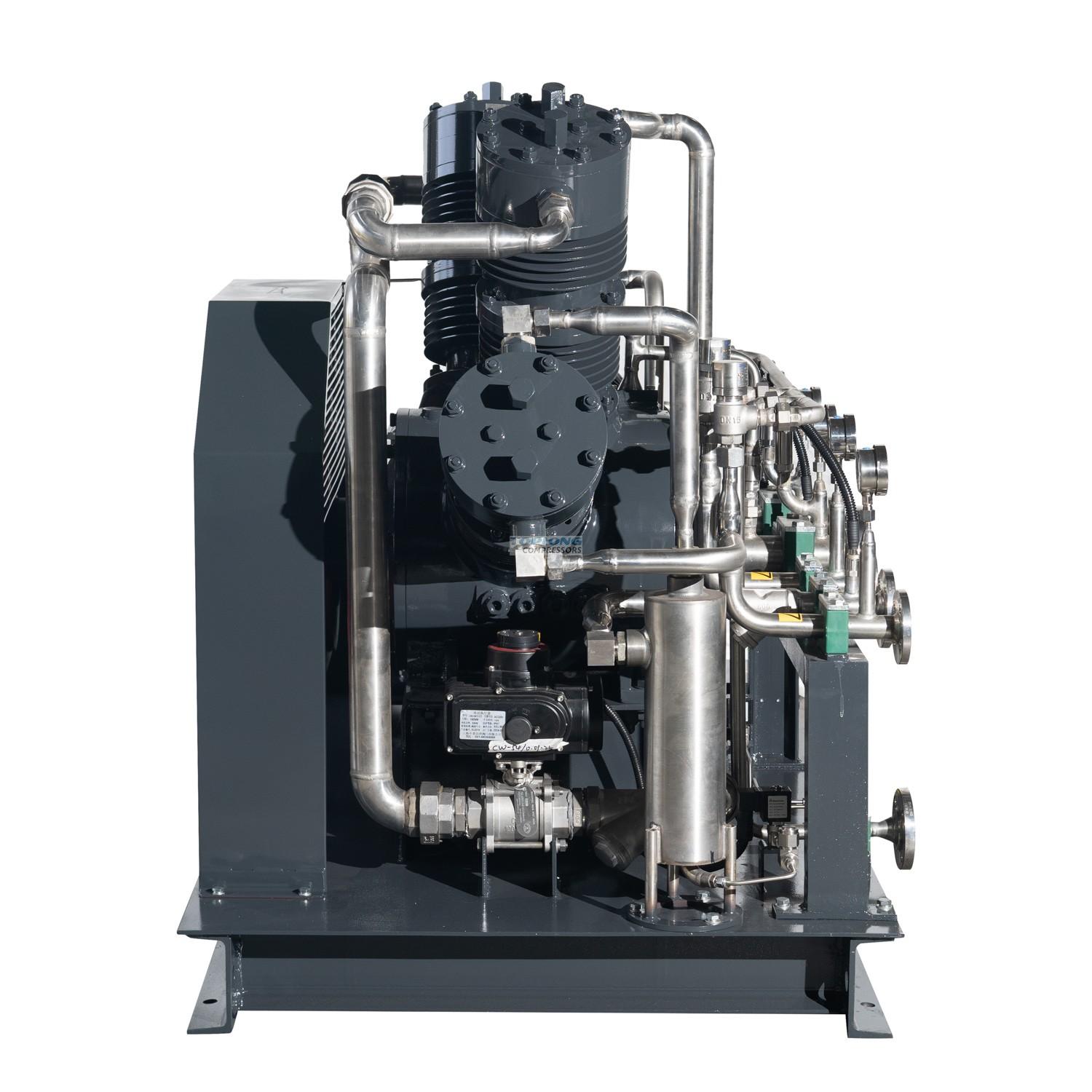

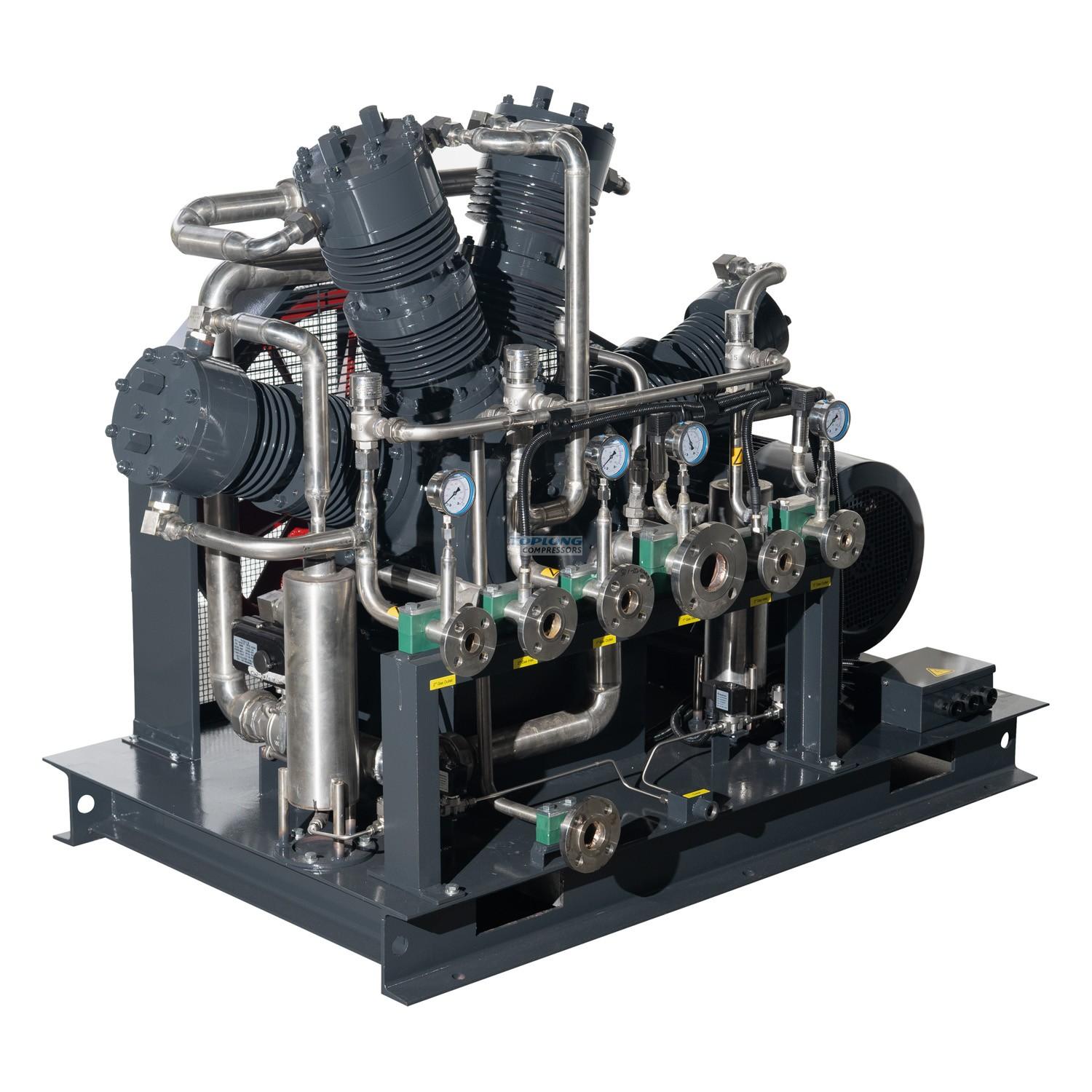

Compresseur CO2 sans huile 54 nm3 Cw-54/0,01-22

Compresseur CO2 sans huile 54 nm3 Cw-54/0,01-22

Compresseur de CO2

Sans huile

refroidissement par eau

Piston

Description Description

Description du produit

Il s'agit d'un compresseur CO2 sans huile de type ventilateur SW,
le fluide de travail est le CO2 (dioxyde de carbone),
le débit de gaz est de 30 à 60 nm3/heure
La pression d'entrée peut être une pression négative, la pression de sortie est de 20 ou 30 bars, une pression à
deux ou trois étages et quatre cylindres de gaz

La conception du carter à palier de pression permet une certaine quantité de pression d'admission négative et de pression d'admission positive

Ce compresseur est très populaire dans le domaine de la récupération de gaz CO2 et de l'extraction de fluides supercritiques

Projet et paramètres
Moyen	Gaz CO2	Quantité	1
Je prends la pression MPa( G )	( -0,03 ~ + 0,09 )	Température d' entrée ºC	0 ~ 40
Pression de décharge Mpa( G )	2 .2	Température d'échappement ºC	≤50
Débit Nm 3 /h	5 4 ( pression atmosphérique @entrée )	Course du piston mm	9 0
Modèle	CW- 5 4/0.01-22	Série compressée	3
Type structurel	S W FAN monté sur traîneau	Nombre de cylindres	4
Vitesse du vilebrequin tr/min	5 70	Tension V	4 0 0
Méthode de refroidissement	refroidissement par air	Débit d'eau de refroidissement t/h	-
Puissance à l'arbre kW	≤ 1 5 , 0	Vitesse du moteur tr/min	14 6 0
Moteur principal	1 8,5 kW 4 0 0 V 50 Hz
Taille mm	1 7 0 0 × 10 5 0 × 1 45 0	Poids unitaire T	0. 8 8
Taille de l'interface mm	Inter DN 5 0/ Extérieur DN15
Mode conduite	entraînement par courroie
Matériau des composants principaux	Vanne à gaz , tuyaux, vannes	acier inoxydable
	Carter, vilebrequin	fonte
	Segment de piston, segment de guidage	polytétrafluoroéthylène chargé
Etendue de la livraison	Moteur principal, moteur, refroidisseur, châssis monté sur patins, armoire de démarrage, filtre d'admission d'air, soupape de sécurité, bride correspondante d'importation et d'exportation, documents aléatoires, etc.
Autres questions nécessitant une attention particulière	Données de barre pour référence utilisateur Garniture mécanique en bout d'arbre
Délai de livraison	Contrat signé , 40 jours après réception de l'acompte
