Compresseur sans huile C2HF3 TZWH-60/0.8-8

Compresseur sans huile C2HF3 TZWH-60/0.8-8

Compresseur C2HF3

Sans huile

refroidissement par eau

Piston

Description Description

Description du produit

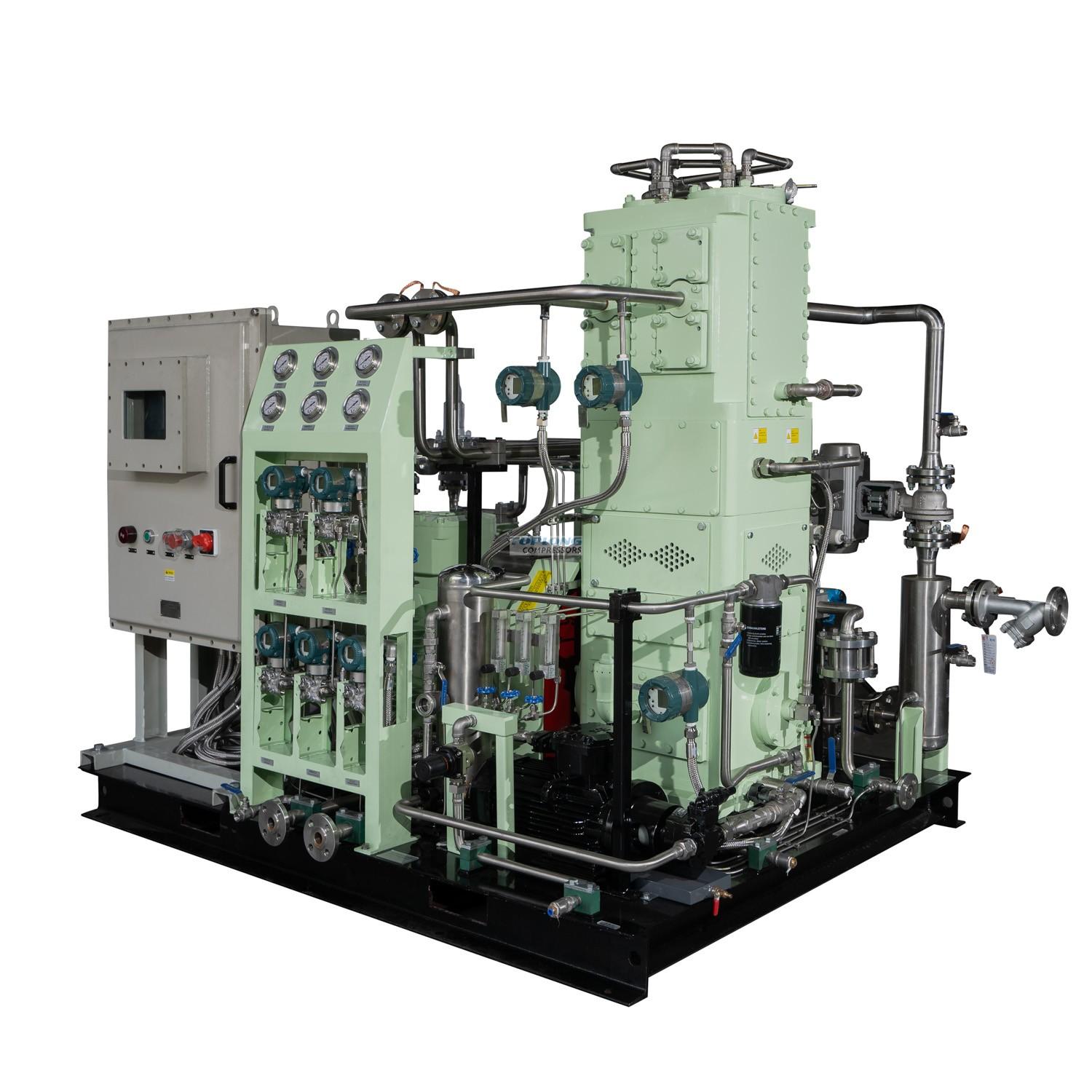

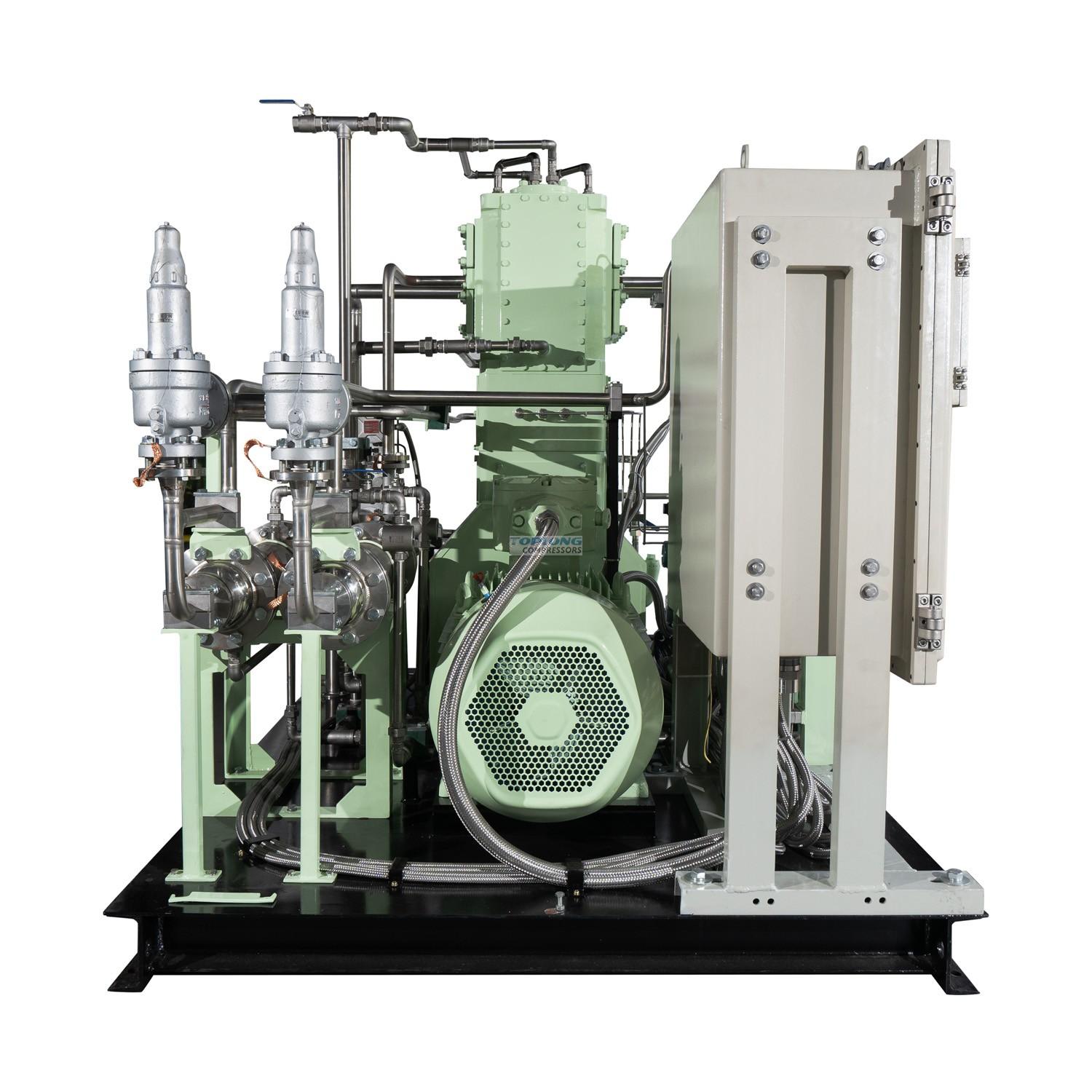

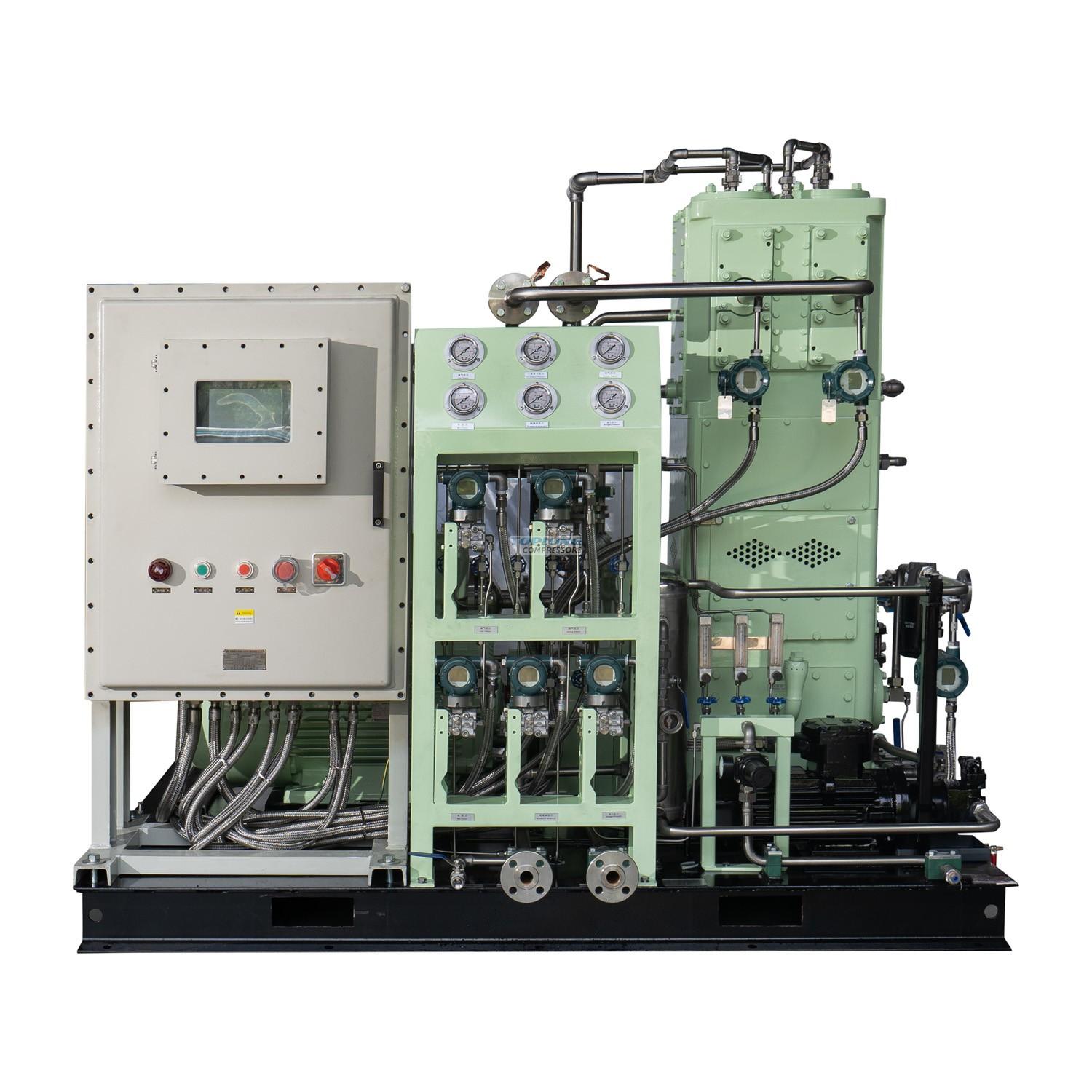

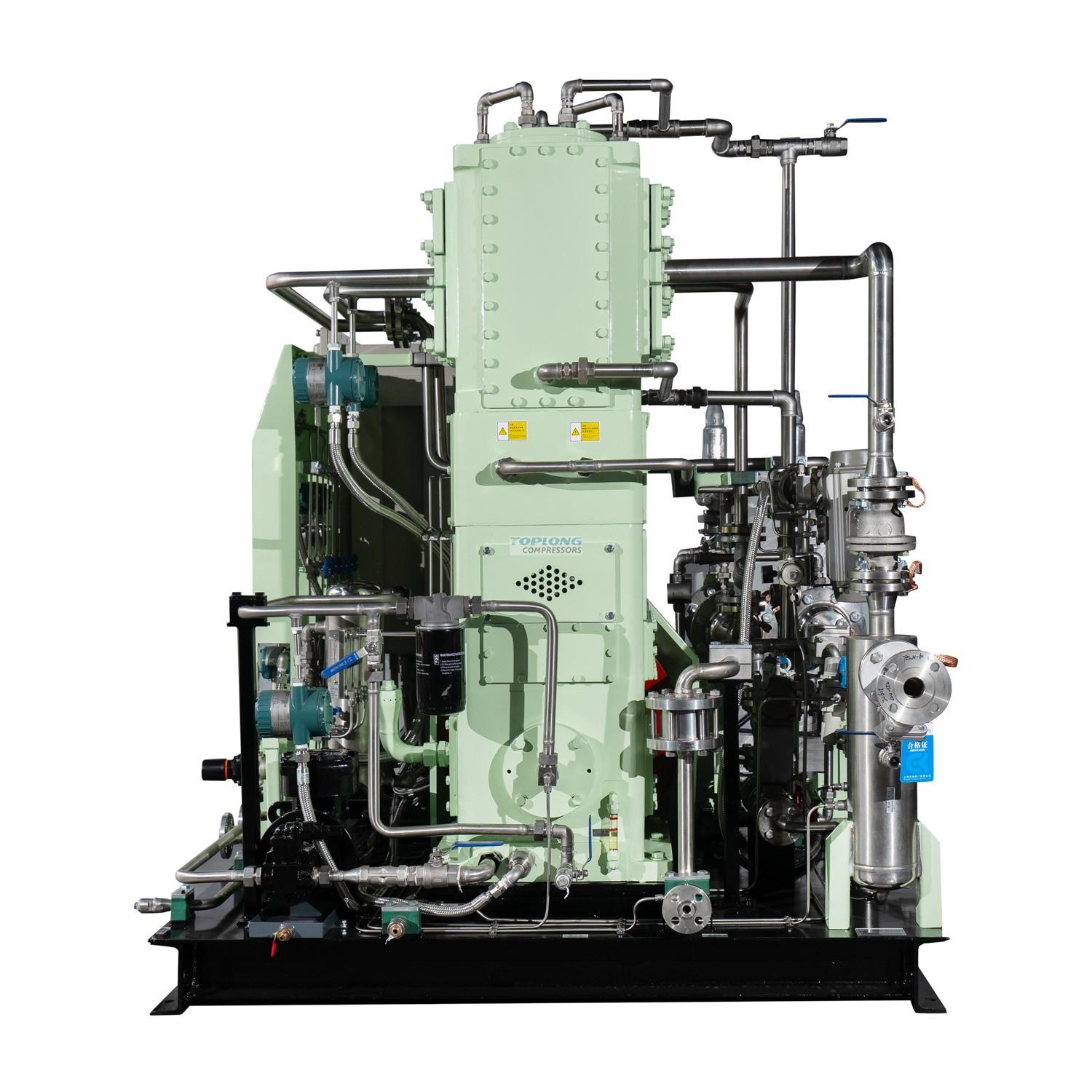

COMPRESSEUR C2HF3 SANS HUILE
Il s'agit d'un compresseur de trifluoroéthylène CAS (C2HF3) de type vertical sans huile,
le milieu de travail est le trifluoroéthylène,
le débit est de 60 nm3/h
, la pression d'entrée est de 0,8 bar, la pression de sortie est de 8 bar.
Conception verticale, et pression à deux étages, et deux pièces de gaz. cylindre

Le panneau de commande électrique est doté d'un capteur de pression et de température à chaque étage,
d'une alarme et d'un indicateur de temps de travail.
Toutes les données techniques relatives l'afficheront sur l'écran du PLC.

Ce compresseur est une usine de gaz intrifluoroéthylène très populaire.

Projet et paramètres
Moyen	Trifluoroéthylène, hexafluoropropylène	Quantité	1
Pression inter MPa ( G )	0,08 ~ 0,4	Température d' entrée ºC	0~30
Pression de décharge Mpa( G )	0,8	Température de décharge (Après refroidissement) ºC	≤50ºC
Débit volumique Nm 3 /h	60 ( Pression interne = 0,08 MPa)	Course du piston mm	75
Modèle	TZWH-60/0.8-8	Série compressée	2
Type structurel	Double colonne verticale	Nombre de cylindres	2
Vitesse du vilebrequin tr/min	485	Tension V	380
Méthode de refroidissement	refroidissement par eau	débit d'eau de refroidissement t/h	0,3
Puissance à l' arbre KW	≤8,5	Vitesse du moteur tr/min	485
Moteur	11kw - 12 pôles 380V50Hz dIIBT4
Dimension du contour mmXmmXmm	*220015001750*	Poids unitaire T	1,5
Taille d'entrée/sortie mm	Inter 11/2" Extérieur 11/2"	Interface d'eau entrante et sortante	1 "
Mode conduite	Couplage direct
Le matériau est partiellement en contact avec le gaz	Corps, vilebrequin	fonte
	Vanne à gaz , tuyau et refroidisseur	acier inoxydable
	Segment de piston, segment de guidage	polytétrafluoroéthylène chargé
Etendue de la livraison	Moteur principal, moteur, refroidisseur, armoire de commande, châssis monté sur patins, filtre d'admission d'air, soupape de sécurité, bride correspondante de sortie, fichier aléatoire, etc.
Autres questions nécessitant une attention particulière	1, marque de moteur : Sianda. Catégorie d'efficacité énergétique du moteur : moteur de catégorie > 8 sans division de catégorie d'efficacité énergétique 2, la tige de piston est scellée avec de l'azote pour fournir de l'azote gazeux en continu. 3, soupape de sécurité : Yongyi. Vanne à bille pneumatique : KOSO (outillage Wuxi) 4, compresseur contenant un séparateur de liquide et un réservoir stabilisateur, compresseur sans récipient sous pression. 5, l'électricité et la peinture ont des exigences particulières. Les données des colonnes sont destinées à la référence de l'utilisateur
