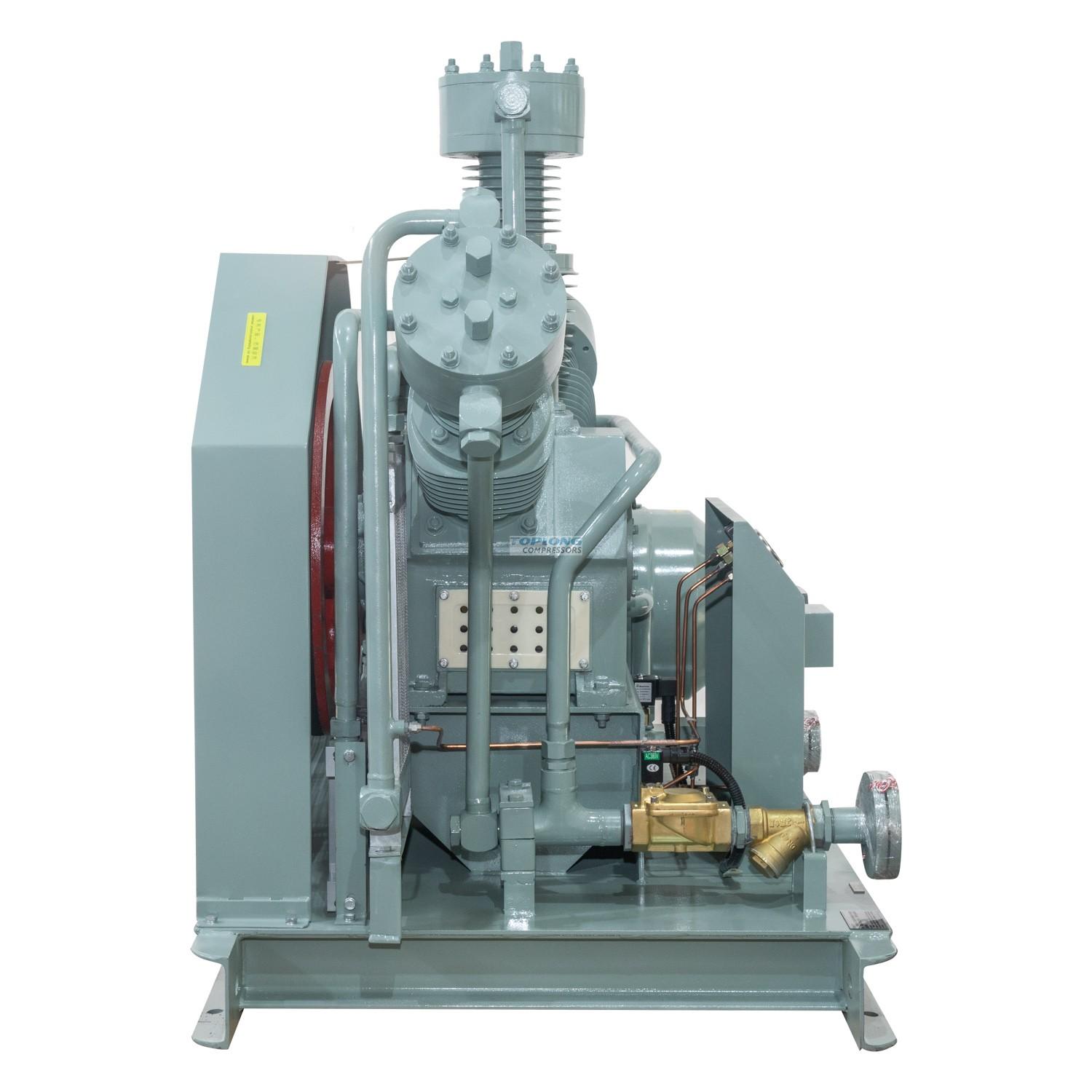

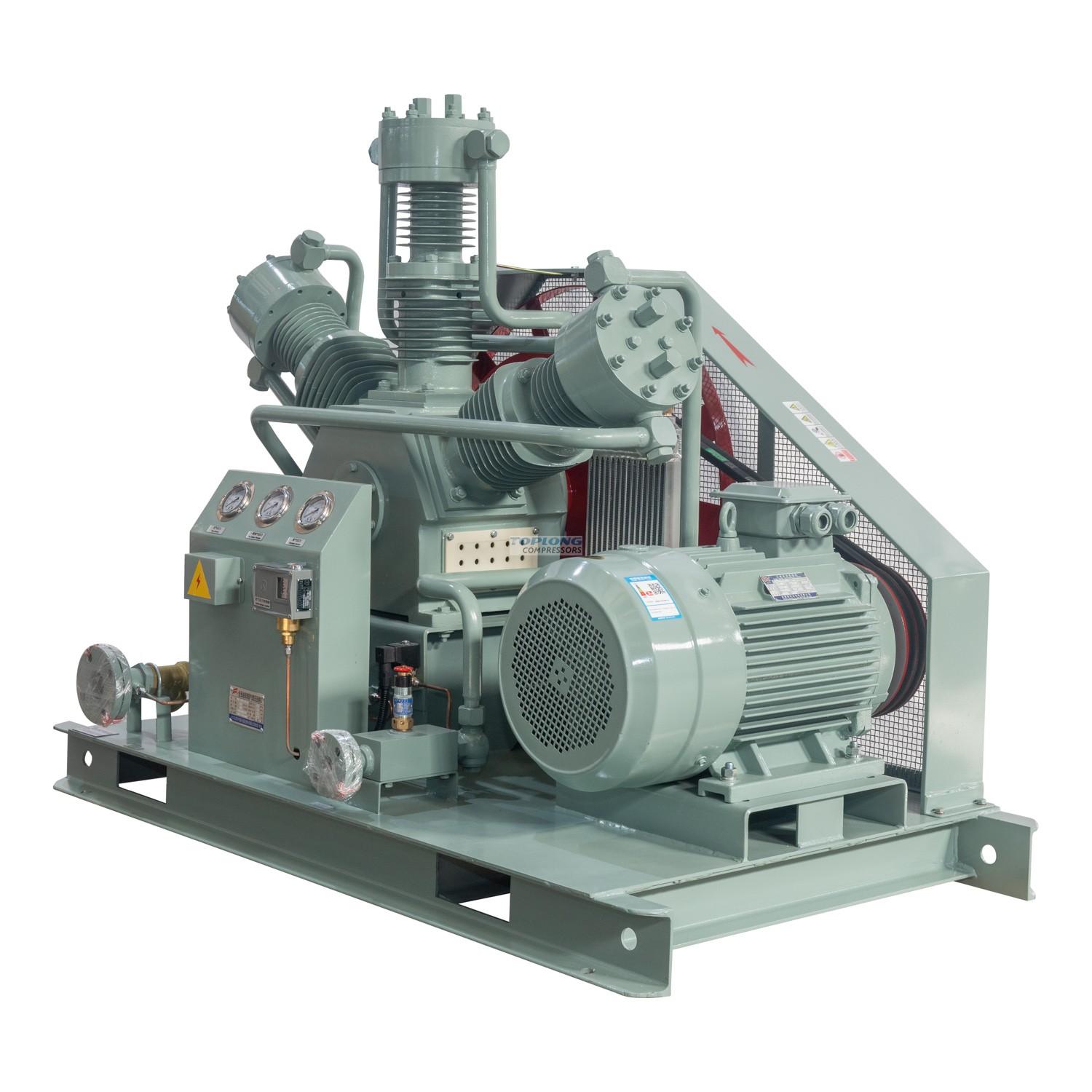

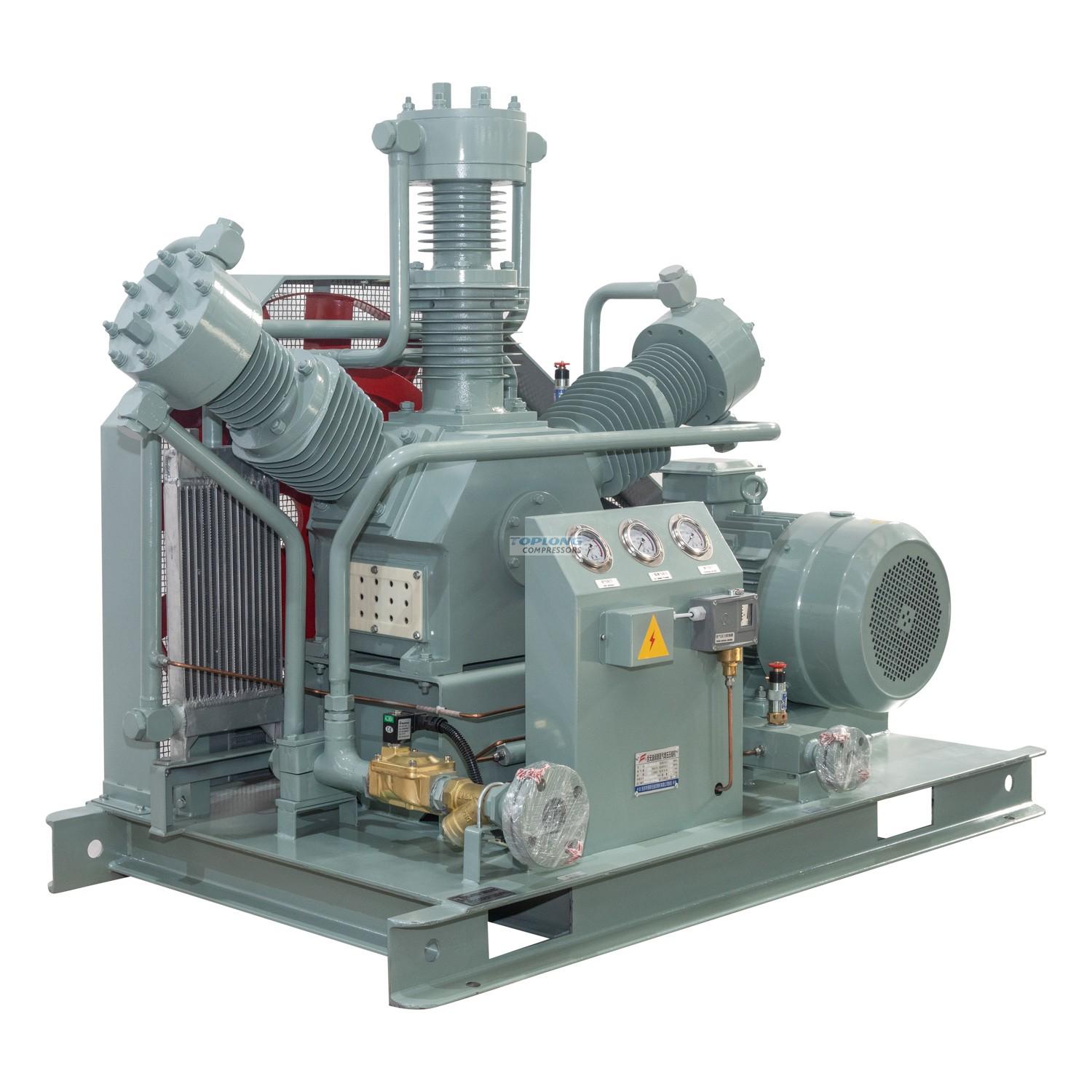

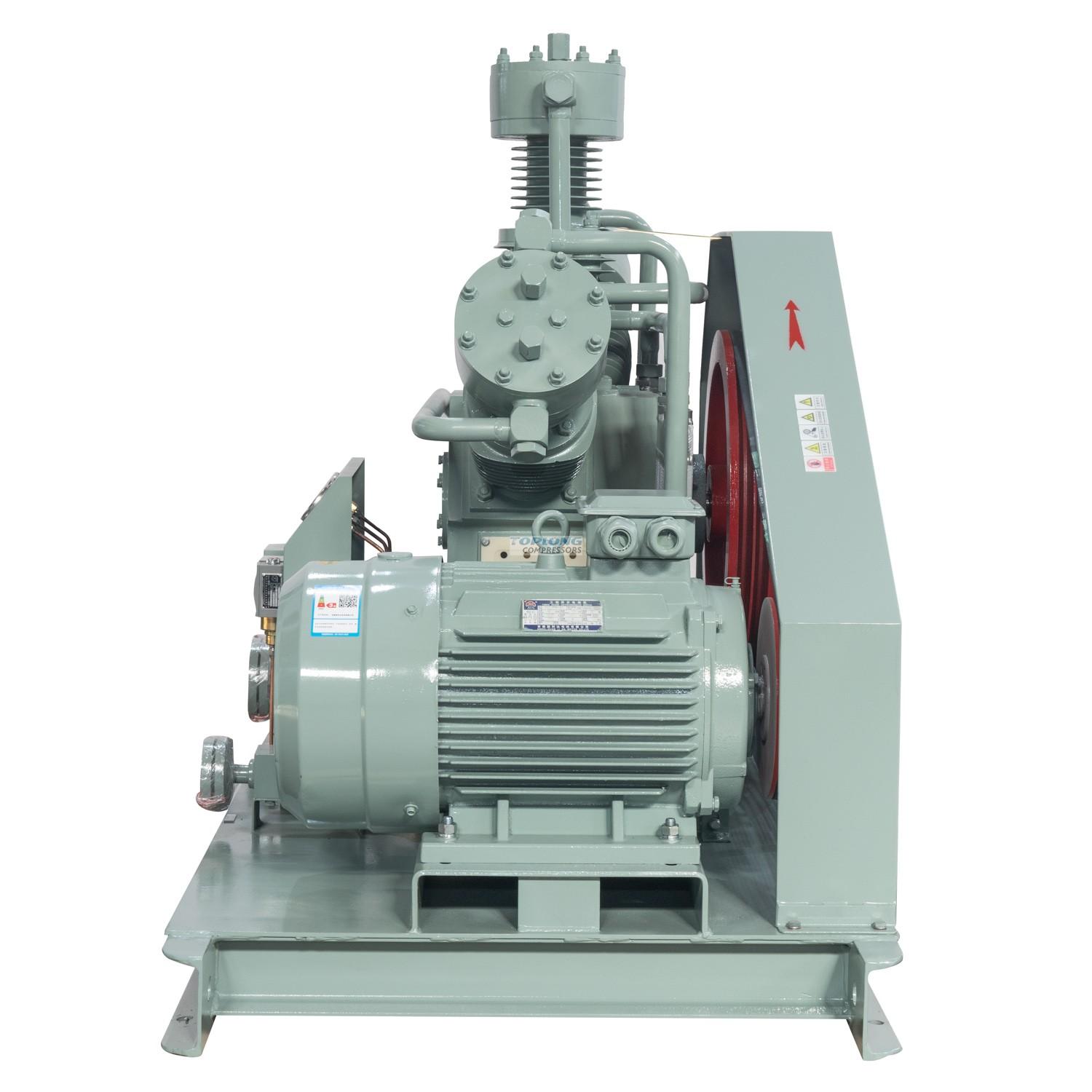

Compresseur sans huile Compresseurs d'azote WW-140/5.5-10

Compresseur sans huile Compresseurs d'azote WW-140/5.5-10

entraînement par courroie

azote

Sans huile

Type de patin vertical à piston alternatif

Description Description

COMPRESSEUR D'AZOTE BASSE PRESSION TYPE VW

Ce compresseur d'azote convient à une pression d'admission de 5 à 7 barg (70 à 100 psig), une pression d'échappement de 20 à 40 barg, un système de découpe laser à faible débit.

Caractéristiques de ce compresseur

Il adopte une compression à deux étages, un refroidissement par air, ce qui est pratique à utiliser et assure un bon effet de refroidissement du compresseur. L'entrée est équipée d'un régulateur de pression d'admission, l'extrémité d'échappement est équipée d'un régulateur de pression et chaque étage est équipé d'une soupape de sécurité. Si l'affichage indique une surchauffe et une surpression, le système déclenchera une alarme et s'arrêtera. assurer un fonctionnement sûr. Il y a une position de chariot élévateur au bas du compresseur, qui peut être facilement transférée sur le chantier.

Voici les données techniques de notre compresseur d'azote sans huile

项目及参数

Projet et paramètres

介质

Moyen

氮气99,99%

azote 99,99%

数量

Quantité

进气压力MPa （G ）

Pression d'entrée MPa (G)

0, 5 5 ～ 0,65

进气温度 ℃

Température d' entrée ℃

0 ～ 4 0

排气压力Mpa （G ）

Pression de refoulement Mpa (G)

1 , 0

排气温度（冷却后）℃

Température d'échappement

(Après refroidissement)

℃

≤55

容积流量 Nm ³ /h

Débit Nm ³ /h

1 4 0(吸气= 0,55 MPag )

140 ( pression interne = 0,55 MPag)

活塞行程mm

Course du piston mm

7 5

型号

Modèle

WW -1 40/5.5-10

压缩级数

Série compressée

结构型式

Type structurel

W型橇装式

W monté sur traîneau

气缸数量

Nombre de cylindres

Vitesse de rotation tr/min

Vitesse du vilebrequin tr/min

6 0 0 ※

电压V

Tension V

380

冷却方式

Méthode de refroidissement

风冷

冷却水流量t/h

Débit d'eau de refroidissement t/h

轴功率KW

Puissance à l'arbre kW

≤ 5,5

Vitesse de rotation tr/min

Vitesse du moteur tr/min

1460 ※

电机

Moteur principal

7,5 kW 380V 50Hz ※

外形尺寸

Dimension du contour mmXmmXmm

1400 × 90 0 × 9 50 ※

机组重量t

Poids unitaire t

0. 5 6 ※

传动方式

Mode conduite

三角带

Courroie trapézoïdale

与气体接触部分的材质

Matériau des composants principaux

曲轴、机身

Vilebrequin, fuselage

铸铁

fonte

活塞

piston

铜合金

alliage de cuivre

活塞环、导向环

Segment de piston, segment de guidage

填充聚四氟乙烯

polytétrafluoroéthylène chargé

供货范围

Etendue de la livraison

主机、电机、冷却器、撬装底盘、启动柜、进气过滤器、安全阀、进出口配对法兰、随机文件等。

Moteur principal, moteur, refroidisseur, châssis monté sur patins, armoire de démarrage, filtre d'admission d'air, soupape de sécurité, bride correspondante d'importation et d'exportation, documents aléatoires, etc.

其他注意事项

Autres questions nécessitant une attention particulière

1 、AP约定标准；

2 、 ※栏数据供用户参考，机器出厂时有出入。

1, selon les normes convenues par l'AP ;

2, ※ les données des colonnes sont à titre de référence pour les utilisateurs

交货期

Délai de livraison

合同签订，预付款到账后 30工作日

La signature du contrat, 30 jours ouvrés après le versement de l'acompte sur le compte
