Compresseur CNG stable à énergie propre de 25 Mpa pour voiture

Compresseur CNG stable à énergie propre de 25 Mpa pour voiture

Article de produit：V-250

travail intensif

conception portable

45 à 60 jours ETD

conception compacte

Description Description

Compresseur de bouteille de remplissage de gaz naturel haute pression 25 Mpa :

L'équipement principal de la station de remplissage de GNC est composé d'une unité de compresseur, d'un appareil de mesure, d'un appareil de purification et de séchage du gaz, d'un dispositif de stockage de gaz, d'une plaque de contrôle de séquence de charge, d'une colonne de remplissage de gaz et d'une machine de vente de gaz. Selon les différentes fonctions, elle peut être divisée en trois types : station standard, station-service et station-service. La station standard prend directement le gaz du réseau de gazoducs. Après une série de processus tels que le système de prétraitement, la compression et le stockage, elle vend du gaz. Machine pour faire le plein de la voiture O

En plus de la fonction de station standard, la station de ravitaillement en GNC charge également le gaz naturel comprimé dans la semi-remorque de transport de gaz à haute pression (semi-remorque) via la colonne de remplissage d'air située dans la station, et le transporte jusqu'à la sous-station de ravitaillement pour ravitailler la voiture. En même temps, en tant que complément efficace au transport de gaz par gazoduc, dans les villes de petite et moyenne taille éloignées du gazoduc, la semi-remorque peut être utilisée pour transporter du gaz naturel comprimé vers la ville par transport routier, après ajustement de la pression dans le réseau de gazoducs, aux résidents et autres. Les utilisateurs de gaz fournissent du gaz.

La station de ravitaillement en GNC reçoit le gaz naturel comprimé de la station mère de ravitaillement à l'endroit où le réseau de gazoducs n'est pas arrivé et remplit le véhicule via la machine de vente de gaz grâce au processus de stockage et de compression.

Présentation de la structure

Le compresseur de gaz naturel est de type piston alternatif. Il peut être divisé en deux types : basique et non basique. L'ensemble de la machine est principalement composé d'une partie fixe et d'une partie mobile. La partie fixe est composée d'un fuselage, d'un corps central, d'une culasse, d'un cylindre, d'un bloc-cylindres, etc. La partie mobile est composée d'un vilebrequin, d'une bielle, d'une traverse, d'un piston, d'une soupape à gaz, etc., et est équipée d'un tuyau et d'un système de commande d'instrument. Le compresseur du système est équipé d'un dispositif de purification qui peut fournir aux utilisateurs du gaz naturel purifié à haute pression. L'équipement peut être transformé en cabine nue, montée sur patins ou insonorisée.

Description des performances du compresseur

L'entreprise présente la technologie et la fiabilité des produits de la société autrichienne LMF et de la société allemande Mannesmann Demag. Les pièces d'usure telles que la soupape à gaz et le segment de piston sont fabriquées par des produits autrichiens HOERBIGER et ont une durée de vie de plus de 8 000 heures.

Le démarrage progressif permet au compresseur de démarrer et d'arrêter fréquemment. Large plage d'admission d'air, large plage d'adaptation.

La structure globale de l'armure, le faible bruit, l'installation facile en ville, permettent d'économiser les investissements.

Système de contrôle PLC Siemens, haut degré d'automatisation.

Le refroidissement par air et le refroidissement par eau peuvent être sélectionnés.

Caractéristiques du compresseur de station de remplissage de gaz :

1. Plage d'importation : 3,0 à 20,0 MPa

2. Capacité de traitement 400 Nm@/h~2200 Nm@/h

3, les composants de base sont introduits dans la licence de production de la série Demag V en Allemagne

4, utilisant la première technologie de conception d'admission d'air segmentée domestique

5, structure de refroidissement par air complète

6, soigneusement blindé, avec boîtier insonorisé, bruit 75@bd (A)

7, contrôle intelligent entièrement automatique, peut réaliser sans surveillance

Compresseur CNG haute pression 25 Mpa pour compresseur de remplissage de bouteilles, données techniques comme suit

S/N	Modèle de compresseur	Pression d'aspiration	Pression de décharge	Débit du compresseur	Puissance du moteur
S/N	Modèle de compresseur	(MPa)	(MPa)	(Nm.h)	(kW)

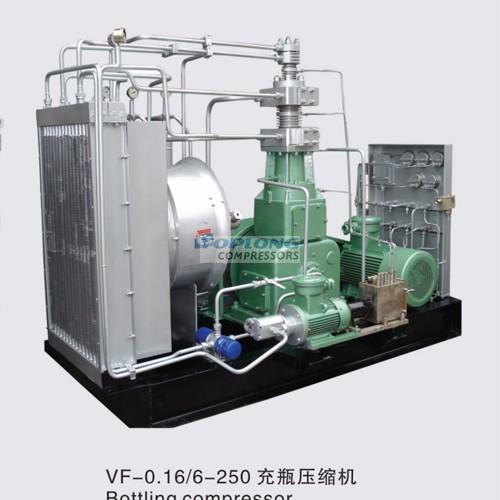

1	ZF-0.16/6-250	0,6	25	68	22
2	VF-1.5/2-250	0,2	25	270	75

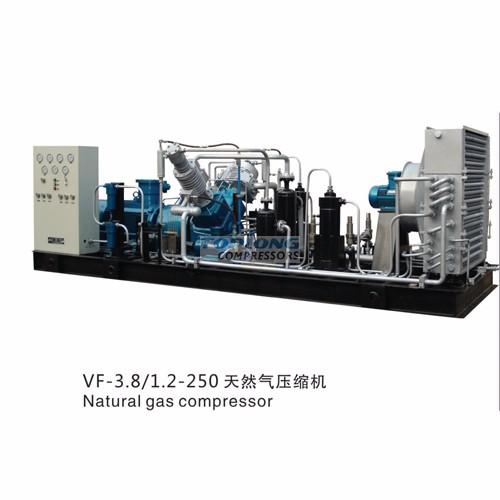

3	VF-3.8/1.2-250	0,12	25	500	110
4	V-0.78/(4-8)-250	0,4-0,8	25	400	75
5	V-1.5/7-250	0,7	25	720	110
6	VF-0.8/16-250	1.6	25	816	110
7	W-5/250	Atmosphère	25	280	75
8	W-1 0/250	Atmosphère	25	560	160
9	W-5/0,2-250	0,02	25	360	90
10	W-4.75/1-250	0,1	25	570	132
11	W-5.4/0.56-250	0,056	25	505	132
12	V-2.1/1-250	0,1	25	250	75
13	V-3.2/1-250	0,1	25	380	90
14	W-5/2-250	0,2	25	900	185
15	WF-3.6/2-250	0,2	25	650	160
16	W-4/2,5-250	0,25	25	840	200
17	V-1.5/3-250	0,3	25	360	75
18	V-2/3-250	0,3	25	480	90
19	V-2.5/3-250	0,3	25	600	132
20	VF-2.5/4-250	0,4	25	600-900	160
21	W-4/(3-4)-210	0,3-0,4	25	960-1200	220
22	W-4/4-250	0,4	25	1200	220
23	V-1.95/5-250	0,5	25	700	132
24	VF-2.8/5-200	0,5	25	1008	185
25	V-4/5-250	0,5	25	1440	250
26	W-3/6-250	0,6	25	1260	220
27	V-1.5/7-250	0,7	25	720	110
