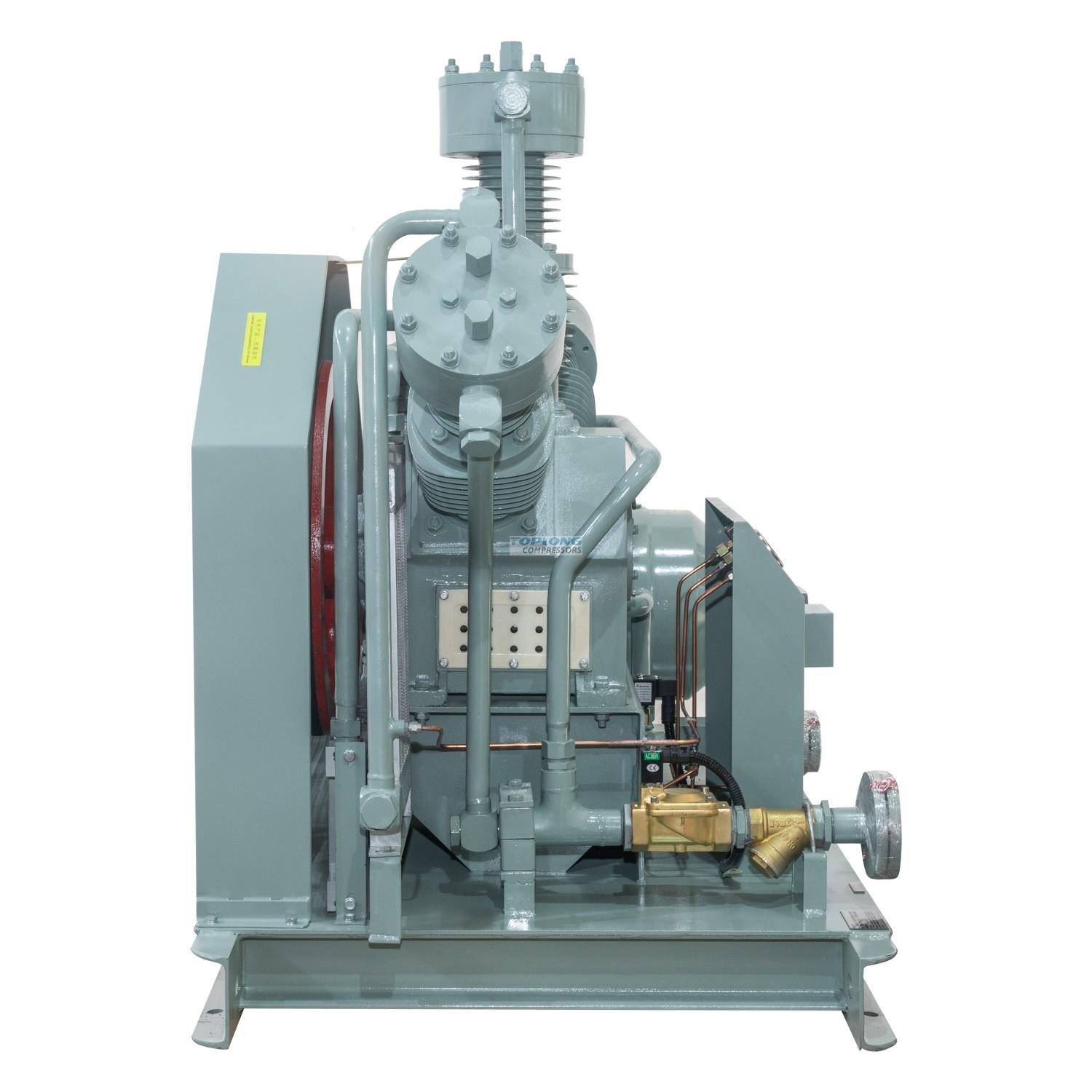

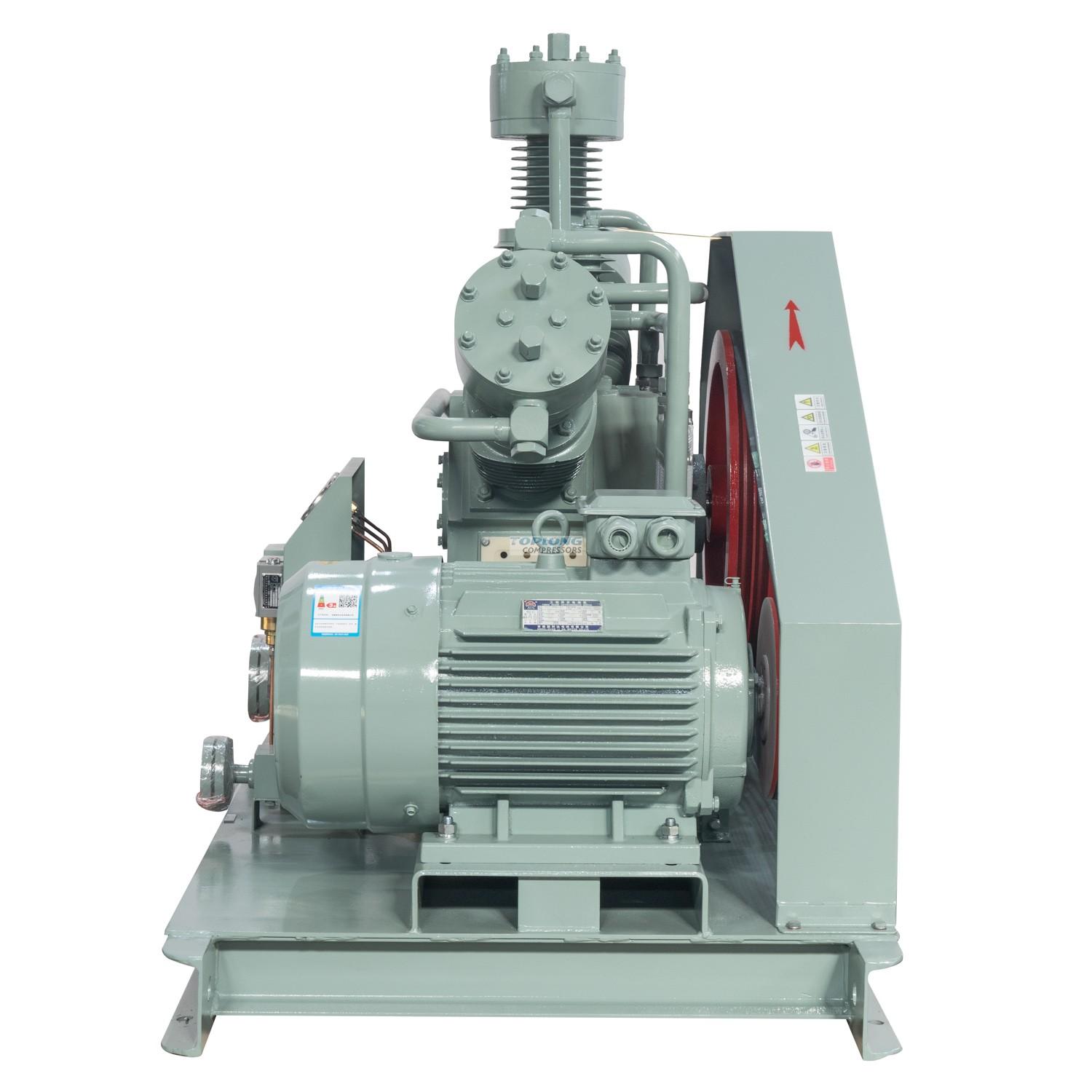

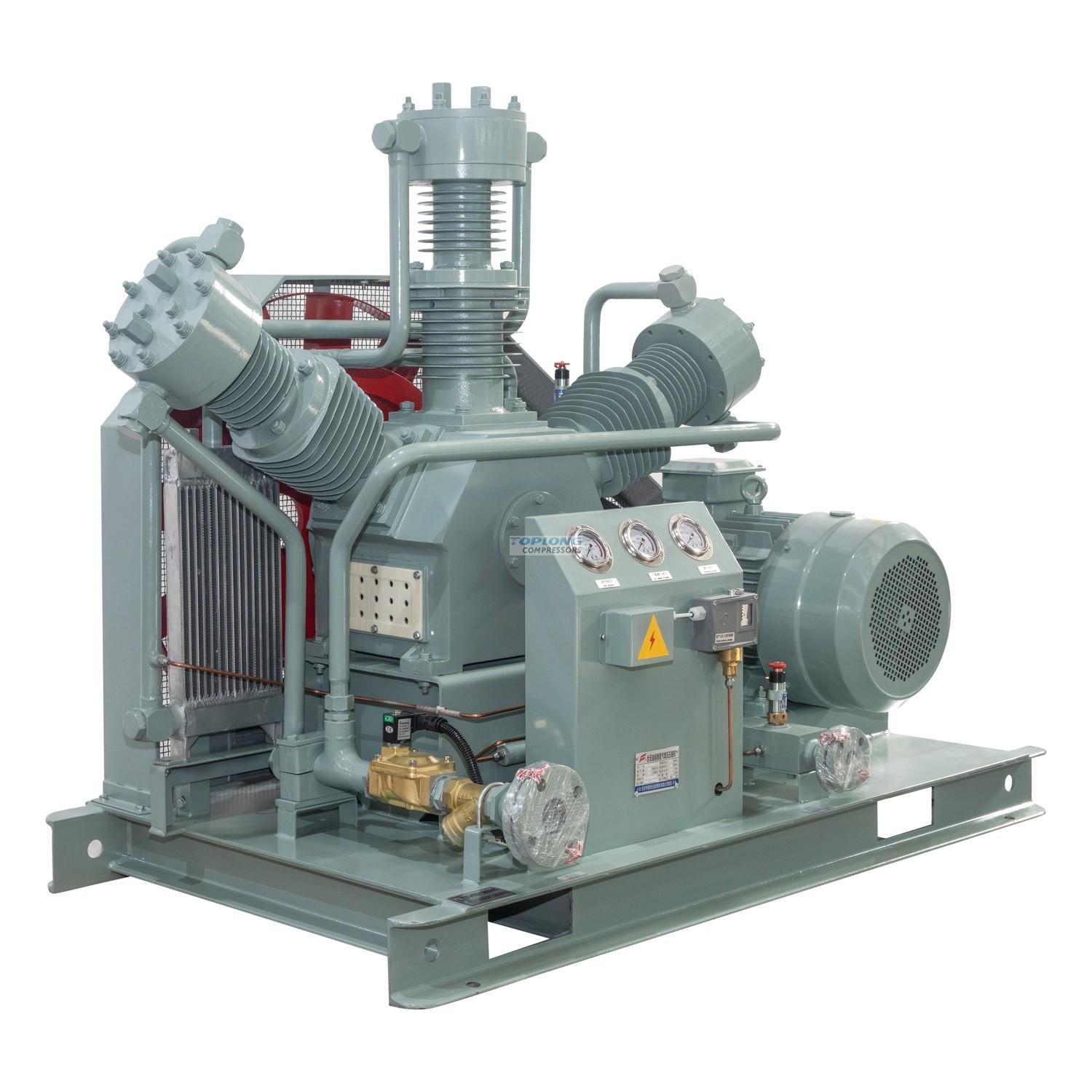

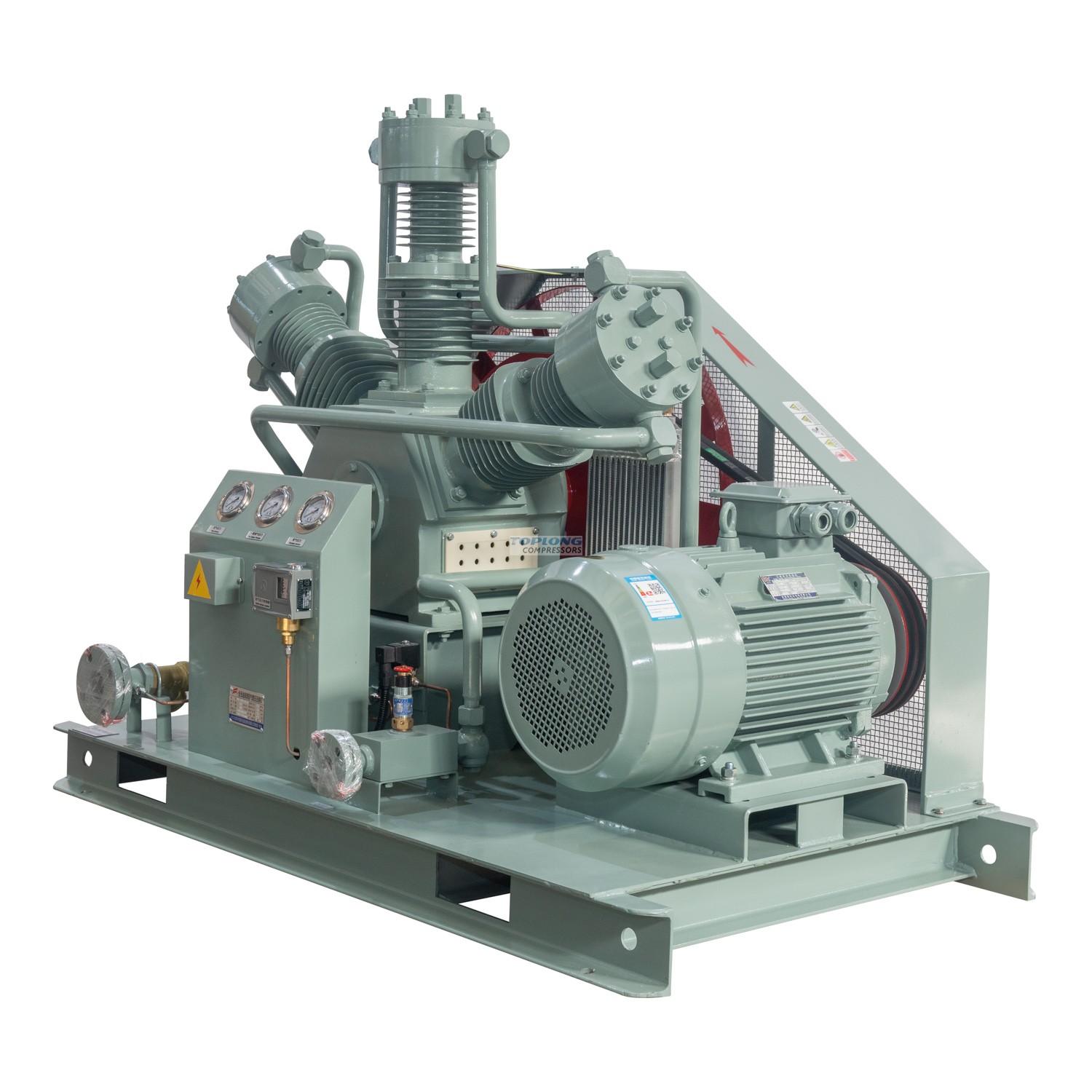

Compressor isento de óleo Compressores de Nitrogênio GWW-20/5-150

Compressor isento de óleo Compressores de Nitrogênio GWW-20/5-150

transmissão por correia

azoto

Sem óleo

Pistão alternativo tipo skid vertical

Descrição

COMPRESSOR DE NITROGÊNIO DE BAIXA PRESSÃO TIPO VW

Este compressor de nitrogênio é adequado para pressão de entrada de 5-7 barg (70-100 psig), pressão de exaustão de 20-40 barg, sistema de corte a laser de baixo fluxo.

Características deste compressor

Ele adota compressão de dois estágios, resfriamento a ar, o que é conveniente de usar e garante um bom efeito de resfriamento do compressor. A entrada é equipada com um controlador de pressão de admissão, a extremidade de exaustão é equipada com um controlador de pressão e cada estágio é equipado com uma válvula de segurança. Se o visor estiver com temperatura excessiva e pressão excessiva, o sistema irá alarmar e parar, garantindo uma operação segura. Há uma posição de empilhadeira na parte inferior do compressor, que pode ser facilmente transferida para o canteiro de obras.

Aqui estão os dados técnicos do nosso compressor de nitrogênio sem óleo

项目及参数

Projeto e parâmetros

介质

Média

氮气

Azoto

数量

Quantidade

进气压力 MPa (G)

Pressão de entrada MPa (G)

0,5

进气温度 °C

Temperaturade entrada °C

排气压力 Mpa (G)

Pressão de descarga Mpa (G)

15.0

排气温度(冷却后)°C

Temperatura de exaustão

(Após o resfriamento)

°C

≤45

容积流量 NM³/h

Vazão Nm³/h

20(进气压力0.5MPa)

20 (Inter pressão = 0,5Mpa)

活塞行程 mm

Curso do pistão mm

型号

Modelo

GWW-20/5-150

压缩级数

Série compactada

结构型式

Tipo estrutural

W型

Tipo W

气缸数量

Número de cilindros

曲轴转速 r/min

Velocidade do virabrequim r / min

440 ※

电压 V

Tensão V

380

冷却方式

Método de resfriamento

水冷

de resfriamento a água

冷却水流量 t/h

Fluxo de água de resfriamento t / h

0,8

轴功率 KW

Potência do eixo kw

≤5.0

电机转速 r/min

Velocidade do motor r/min

1440

电机

Motor principal

7.5kw 380V 50Hz 不含电机 ※

7.5kw 380V 50Hz Não contém motor※

外形尺寸

Dimensão do contorno mmXmmXmm

1400*850*1250 ※

机组重量 T

Peso unitário T

0,7 4 ※

进出口尺寸

Tamanho de importação e exportação

进DN25、排DN15

Digite DN25, DN15 externo

进出水接口

Interface de entrada e saída de água

DN20

传动方式

Driven mode

皮带传动

acionamento por correia

主体材料

Material dos componentes principais

机身、曲轴

Corpo, virabrequim

铸铁

ferro fundido

气阀

válvula de ar

不锈钢

em aço inoxidável

活塞环、导向环

Anel de pistão, anel guia

填充聚四氟乙烯

politetrafluoretileno preenchido

供货范围

Escopo de fornecimento

主机, 冷却器、撬装底盘、启动柜、进气过滤器、安全阀、出口配对法兰、随机文件等。

Motor principal, refrigerador, chassi montado em skid, gabinete de partida, filtro de entrada de ar, válvula de segurança, flange de correspondência de saída, arquivo aleatório, etc.

其他注意事项

Outros assuntos que precisam de atenção

※ 栏数据供用户参考,机器出厂时有出入。

※Os dados da coluna são para referência do usuário

交货期

Entreguey tempo

合同签订,预付款到账后 40 个工作日

Assinatura do contrato, 40 dias úteis após o adiantamento da conta
