Descrição

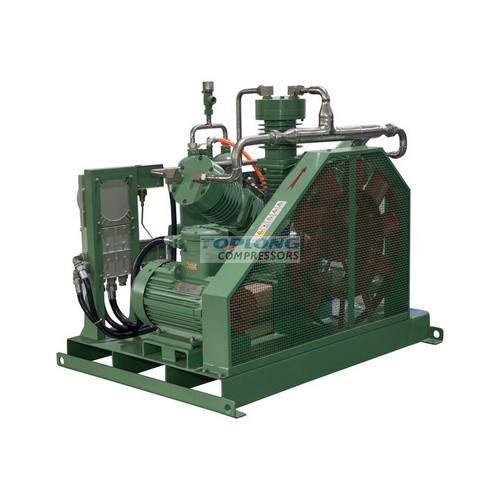

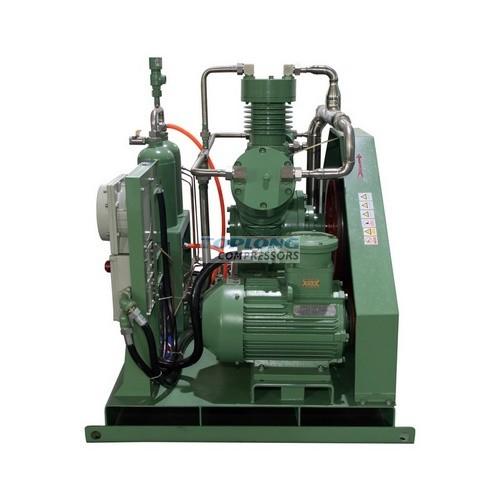

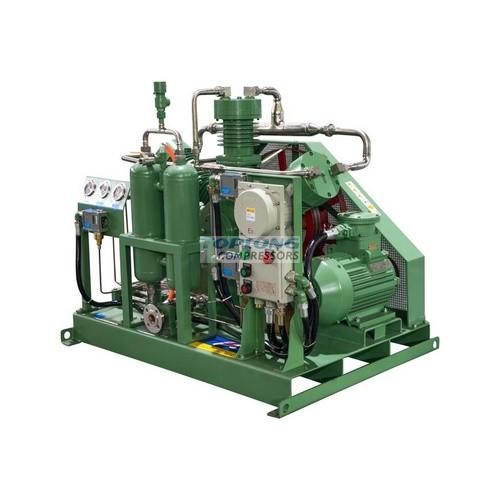

Princípio de funcionamento do compressor de hidrogênio
A estrutura do compressor de hidrogênio é mais complexa, os componentes mais importantes são cilindro de ferro fundido, luva de cilindro de ferro fundido, cabeçote de cilindro de ferro fundido, virabrequim de ferro fundido, biela, cruzeta (incluindo corrediça da cruzeta), enchimento, pistão (incluindo anel do pistão), anel de óleo de raspagem, biela do pistão de aço inoxidável, válvula de gás de aço inoxidável, etc., além de alguns equipamentos auxiliares, como filtro de gás, tampão, tubulação de óleo lubrificante, etc. Como outros compressores alternativos, o compressor de hidrogênio compreende três processos: sucção, compressão e exaustão. Sob o acionamento do motor, o virabrequim aciona a cruzeta, a biela do pistão e o pistão para frente e para trás no cilindro, e o gás é finalmente descarregado através da válvula de ar sob a compressão do pistão.
|
Modo |
meio de trabalho |
pressão de entrada (Mpa, Psig) |
pressão de descarga (Mpa, Psig) |
Motor.KW de energia |
vazão Nm3/hr |
Voltagem |
Maneira de resfriamento |
|
HV-1/5 |
Hidrogénio |
atmosfera |
0.5,72 |
0.75 |
1 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
|
HV-15/0.5-9 |
Hidrogénio |
0.05,7 |
0.9,130 |
3 |
15 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
|
HW-20/0.5-9 |
Hidrogénio |
0.05,7 |
0.9,130 |
4 |
20 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
|
HV-17/3.4-21 |
Hidrogénio |
0.34,49 |
2.1,300 |
3 |
17 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
|
HW-16/0.5-80 |
Hidrogénio |
0.05,7 |
8,1150 |
7.5 |
16 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
|
GHV-2/2-150 |
Hidrogénio |
0.2,28 |
15,2160 |
1.5 |
2 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
|
HW-10/4-200 |
Hidrogénio |
0.4,57 |
20,2875 |
4 |
10 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
|
HD-40/200 |
Hidrogénio |
atmosfera |
20,2875 |
22 |
40 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
|
HW-50/4-200 |
Hidrogénio |
0.4,57 |
20,2875 |
18.5 |
50 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
|
GHD-50/2-150 |
Hidrogénio |
0.2,28 |
15,2160 |
22 |
50 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
|
HD-120/2-17 |
Hidrogénio |
0.2,28 |
1.7,244 |
22 |
120 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
|
HD-100/0.5-25 |
Hidrogénio |
0.05,7 |
2.5,360 |
30 |
100 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
|
HD-200/3 |
Hidrogénio |
atmosfera |
0.3,43 |
30 |
200 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
|
ZWH-200/0.8-12 |
Hidrogénio |
0.08,11.5 |
1.2,172 |
30 |
200 |
220V/380V/415V/440V 50/60HZ |
resfriamento a água |
