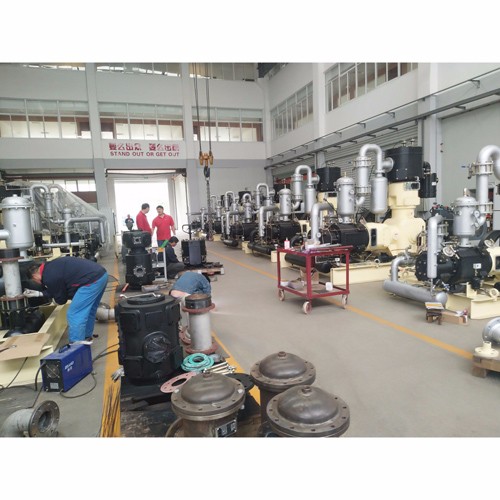

Воздушный компрессор ПЭТ является основным корпусом в воздуходувке выдувной машины. Это устройство, которое преобразует механическую энергию первичного двигателя (обычно электродвигателя) в энергию давления газа. Это специальная воздуходувка для сжатого воздуха. Устройство для создания давления воздуха. Компрессоры для обдува воздуха делятся на: выдувную машину низкого давления (15-25 бар), выдувную машину среднего давления (25-35 бар), выдувную машину высокого давления (35-40 бар).
Особенности основной конструкции
насоса серии Compression: трехступенчатый компрессионный, одна ступень – цилиндр двойного действия, а вторая и третья ступени – цилиндр одностороннего действия.
Дальняя поездка: на 10–30% и более дольше, чем в той же отрасли.
Усилие на поршне небольшое: ход длинный, диаметр поршня уменьшается, а усилие поршня уменьшается.
Низкая температура выхлопа, трехступенчатая температура выхлопа 90°С ~130°С, значительно продлевает срок службы расходных материалов.
Количество поршневых колец: от 1 до 3 колец на ступень, что снижает утечку на ступень и уменьшает бесполезную работу.
Минимальная вибрация: точный контроль веса движущихся частей для динамической балансировки.
Каждая ступень оснащена высокоэффективным охладителем, который позволяет циклу сжатия приближаться к изотермическому сжатию, снижая потери мощности.
Особенности

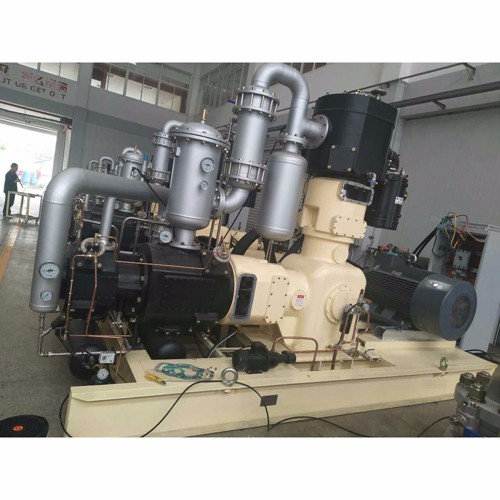

конфигурации машины Вся машина имеет конструкцию типа «L», длинный ход и простую конструкцию. Основные узлы установлены на одной раме, что преодолевает недостатки ходов типа «V» и «W» и сложной конструкции. Имеются два узла крейцкопфа, два шатуна и подшипника, а третья ступень не имеет сальника поршневого штока, что больше способствует герметизации газа высокого давления третьей ступени, а также решает недостатки сальника высокого давления горизонтального оппозитного компрессора. Самые маленькие движущиеся части, вторая и третья ступени меньше и расположены горизонтально для максимального срока службы поршневых колец.
Все компоненты установлены на одной основе, включая интерфейсы подачи воздуха, воды и опорожнения. Не требуется специального фундамента, стоимость установки низкая, простая, а обслуживание удобное и быстрое.
Вся машина использует управление ПЛК. Температура, давление и давление первой, второй и третьей ступеней являются датчиками. Давление масла и тракт воды также оснащены датчиками. Сигналы управляются централизованно ПЛК, а также есть автоматическая сигнализация о неисправностях, отключение при превышении предела и автоматическая работа нескольких блоков. Совместное управление.
Каждая ступень имеет предохранительный клапан в дополнение к датчику давления, а также трехступенчатый датчик высокого давления, реле давления сигнализации сверхвысокого давления и трехслойную защитную меру для предохранительного клапана.
Масляный радиатор и автоматический масляный насос резервируют интерфейс подогрева смазочного масла на фюзеляже, который может быть сконфигурирован в соответствии с требованиями заказчика (опционально).
Система водяного охлаждения оснащена бустерным насосом для обеспечения необходимого агрегату количества охлаждающей воды.
|
Серийный номер |
ЭЛЕМЕНТЫ |
ТЕХНИЧЕСКИЕ ДАННЫЕ |
|
|
1 |
Рабочая среда |
БЕЗМАСЛЯНЫЙ ВОЗДУХ |
|
|
2 |
модель |
ЛВ-12,4/70 |
|
|
3 |
Структура |
безмасляный возвратно-поступательный, типа L Двухстрочный |
|
|
4 |
Ступень давления |
4 |
|
|
5 |
Номинальная мощность (стандартная) Нм3/ч |
680 |
|
|
6 |
Номинальное давление на входе МПа (изб.) |
Атмосферное давление |
|
|
7 |
Номинальное давление на выходе МПа (изб.) |
7.0 |
|
|
8 |
Температура на входе °C |
≤30 |
|
|
|
Давление каждой ступени |
2.2/7.8/26.3/70 |
|
|
|
Температура нагнетания каждой ступени |
145/139/151/131 |
|
|
9 |
Температура на выходе °C |
≤= |
|
|
10 |
Температура пропускаемого газа°C |
≤45 (после охлаждения) |
|
|
11 |
Частота вращения вала об/мин |
460 ※ |
|
|
12 |
Способ охлаждения |
Водяное охлаждение |
|
|
13 |
Смазать способом |
Вал и соединительный стержень |
Смазочное масло |
|
Цилиндр |
Безмасляная смазка |
||
|
|
Мощность на валу |
≤145кВт |
|
|
14 |
Мощность двигателя кВт |
160 кВт ※ |
|
|
15 |
Способ передачи |
С ременным приводом |
|
|
16 |
Способ установки |
Простой подвал |
|
|
17 |
Детали автоматического управления |
Перегрузка, автоматическая остановка |
|
|
18 |
Внешний размер: Д×Ш×В, мм |
4650*2200*2780мм ※ |
|
|
19 |
Вход и выход газа, мм |
|
|
|
20 |
Вес, кг |
8000 КГ ※ |
|
|
21 |
Напряжение |
380 /50 /3 фаза |
|
|
22 |
Расход воды |
|
|
|
23 |
Вход и выход воды, мм |
|
|
|
24 |
Давление для каждого бара ступени |
2.2/7.8/26.3/70 |
|
