Tubería de gas que prueba el compresor de nitrógeno de alta presión 35Mpa

descripción

Nuestros compresores de nitrógeno de alta presión se fabrican según estándares estrictos para satisfacer algunas de las demandas más estrictas del mundo. Con presiones de diseño de hasta 7280 psi, GreenField ha superado los desafíos de comprimir gases ligeros, gases altamente explosivos y gases tóxicos. Además, los compresores HIT se han utilizado en aplicaciones que requieren mantener altos estándares de pureza.

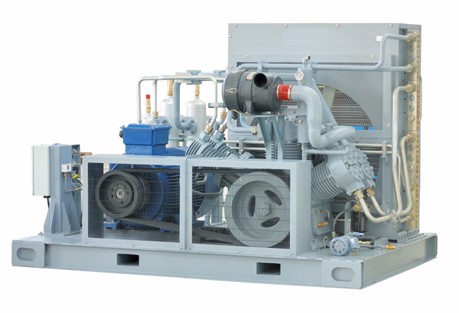

Los compresores cuentan con un patín resistente diseñado para los rigores del transporte de un compresor de un sitio a otro. El patín está fabricado con una pesada placa de acero reforzada por miembros estructurales. El patín estándar viene equipado con ranuras para montacargas para facilitar el movimiento.

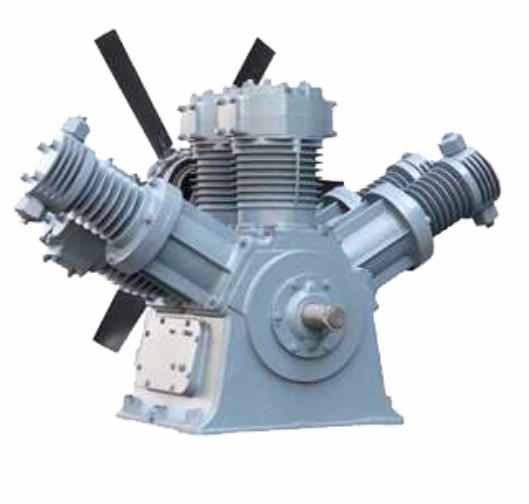

El compresor es un compresor de pistón troncal. Se deriva de un bastidor de compresor probado para campos petroleros que ha sido modificado para las demandas de compresión de alta presión. Luego, el bastidor se equipa con cilindros refrigerados por aire, lo que permite relaciones de compresión más altas y una mejor eficiencia. El compresor está equilibrado de modo que, en la mayoría de los casos, puede funcionar sobre una almohadilla de goma de alta densidad y no requiere una base especial.
Las paradas críticas incluyen un interruptor de alta temperatura del gas de descarga, un interruptor de baja presión de aceite y un interruptor de alta presión del gas de descarga (etapa final).


El equipo adicional incluye un intercambiador de calor enfriado por aire después de cada etapa de compresión (intercambiadores de calor enfriados por agua disponibles como opción), válvulas de seguridad de presión después de cada etapa de compresión, todas las tuberías internas del patín, protectores de personal sobre los componentes giratorios, un separador después de cada etapa de compresión. compresión y un sistema automático de drenaje de condensado.

Especificación del compresor

Diseñado para máxima eficiencia.

Nuestros compresores cuentan con cilindros, culatas, pistones y válvulas intercambiables.
Podemos ofrecer compresores personalizados para amplios rangos de presión y volumen a precios altamente competitivos.
Opera a bajas RPM, bajas relaciones de compresión y bajas temperaturas para una mayor eficiencia y una vida útil más larga.
No se requieren cimientos especiales; Los compresores se pueden montar sobre suelos de hormigón existentes.
Disponible con intercoolers y posenfriador enfriados por aire o agua.
Una serie de características innovadoras diseñadas para mejorar la eficiencia y la productividad de cualquier operación de compresión.
Diseñado para ofrecer una alta eficiencia de compresión volumétrica en servicio continuo o intermitente.
Equilibrado dinámicamente para minimizar la vibración.
Diseñado para un rendimiento resistente.
El exclusivo cárter presurizado recupera todos los escapes de los anillos del pistón, aumentando aún más la eficiencia de la compresión.
El arrastre total de aceite en la mayoría de las aplicaciones es de sólo 10 a 15 ppm, con un sistema de eliminación de aceite opcional disponible para reducir el arrastre de aceite a 0,001 ppm.
Los compresores GreenField no requieren lubricación forzada externa de los cilindros.
Los componentes internos cuentan con guías integradas y alineación para un fácil mantenimiento.

En el caso del sistema de presión de entrada de 2,0 MPa, el flujo de escape es de 450 Nm/H y presión de escape ajustable de MPa,
forma de instalación del equipo de 35 Mpa, transporte conveniente.

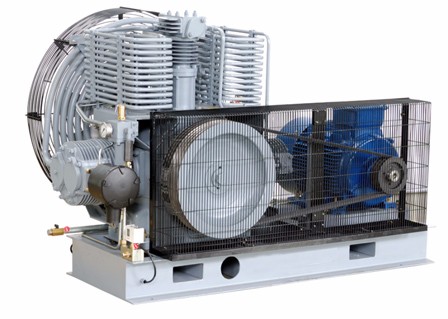

El compresor es accionado por un motor, accionado por correa y el compresor se enfría mediante refrigeración por aire.
El uso de las condiciones ambientales es el siguiente:
Temperatura 0 C / + 45 C
Humedad < 90%
Ángulo de inclinación: transversal +/-22,5o
Longitudinal +/-15o
La unidad compresora se instala en una palanca y toda la prueba se realiza antes la fábrica está cerrada.
Han Weir obtuvo la certificación del sistema de calidad ISO9001.

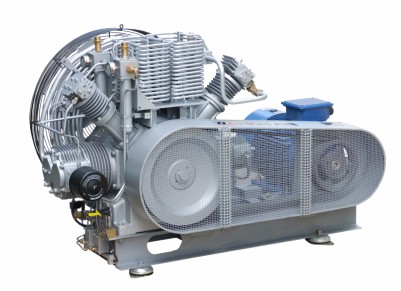

El compresor es accionado por el motor y está diseñado la transmisión por correa. El eje del motor es impulsado por una correa para accionar el cigüeñal del compresor. El mecanismo de biela del compresor convierte el movimiento de rotación del cigüeñal en un movimiento lineal alternativo del pistón, comprimiendo así el nitrógeno. El motor y el compresor se instalan principalmente en una base, la estructura compacta y el transporte conveniente.

Sistema de gas
La función del sistema de gas es principalmente conducir el gas al compresor. Después de la compresión en todos los niveles del compresor, se introduce en el lugar de uso. Comience desde el filtro de primera etapa del compresor hasta el final de la válvula de cierre del tubo de escape de última etapa del compresor. El sistema de aire del compresor se compone del filtro de entrada de tubería, el separador de agua y vapor, el enfriador, la tubería de descarga, la válvula de seguridad, etc. Las principales características del sistema de vía aérea del compresor de vertedero Han:
El sistema de drenaje automático puede proporcionar una mejor eficiencia de trabajo.
Cada nivel de manómetro y válvula de seguridad mejora aún más la operación de seguridad.
El puerto de escape está provisto de una válvula de retención, lo que mejora el uso del medio ambiente por parte de la unidad.
En el puerto de escape, la temperatura de escape del compresor es demasiado alta y el apagado está protegido.
En el puerto de escape, la presión de escape del compresor es demasiado alta y el apagado está protegido.

HGB7.5-20/350

parámetros del compresor
